AutoCAD怎么绘制正多边形？

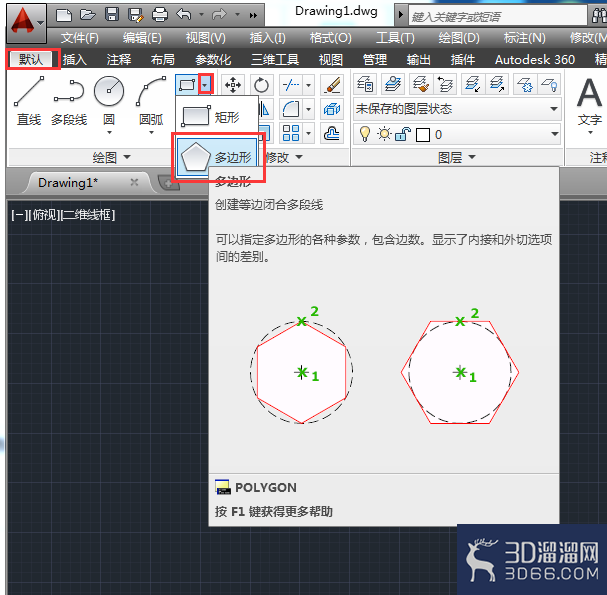

1、在菜单栏依次选择【默认】》【绘图】》【多边形】选项。

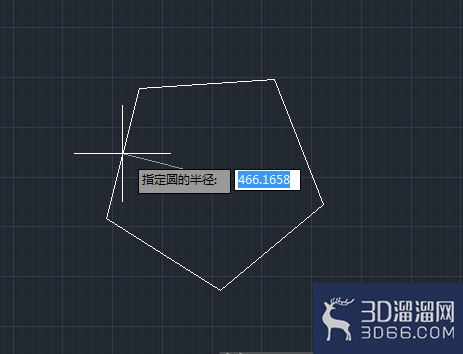

2、然后根据提示信息，输入所需边数值，然后指定多边形中心点，并根据需要指定外切圆或内接圆的半径值，即可完成绘制。

2.绘制六角螺母俯视图

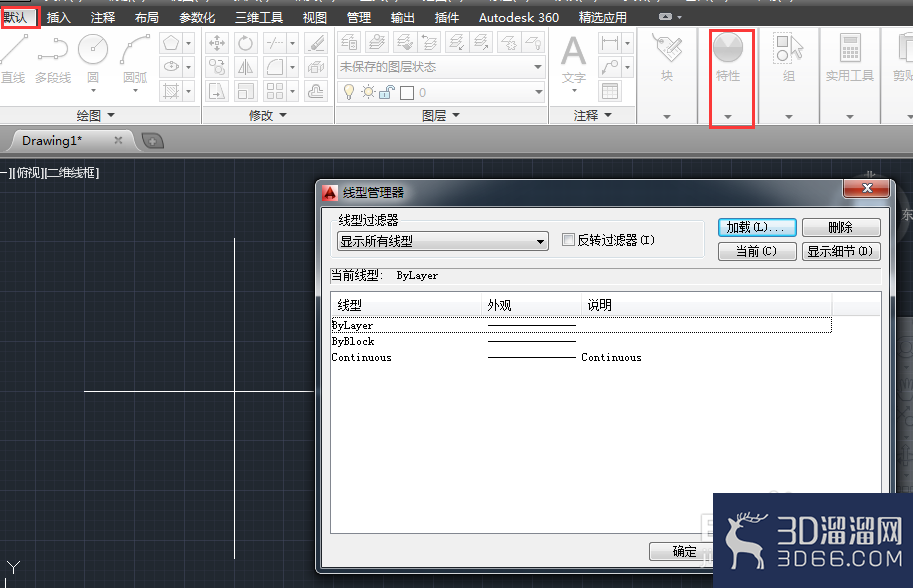

1、选择【直线】选项，绘制两条相互垂直的辅助线。选择【默认】》【特性】》【线型】选项，在展开的列表中选择【其他】选项，打开【线型管理器】对话框。

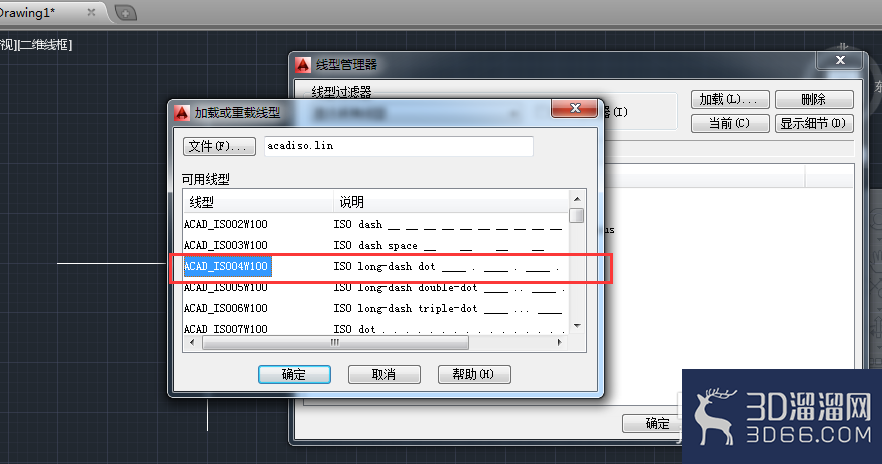

2、单击【加载】按钮，打开【加载或重载线型】对话框，选择点划线的线型，单击【确定】按钮返回。选中点划线，单击【确定】按钮即可。

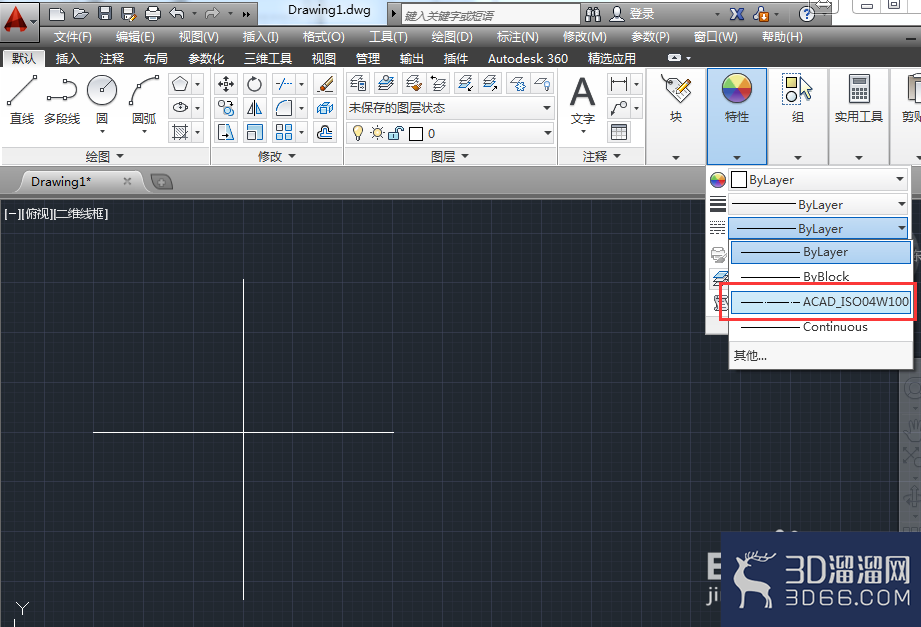

3、选中两条垂直线，再次执行【常用】》【特性】》【线型】选项，在展开的列表中选择点划线。

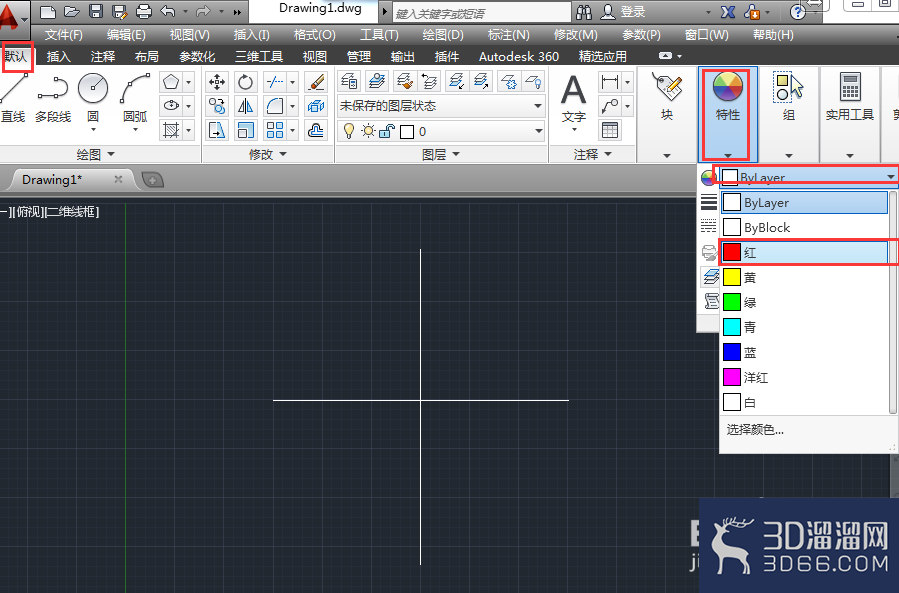

4、选中这两条直线，依次选择【常用》【特性】》【对象颜色】选项，在展开的列表中选择红色，完成颜色转换。

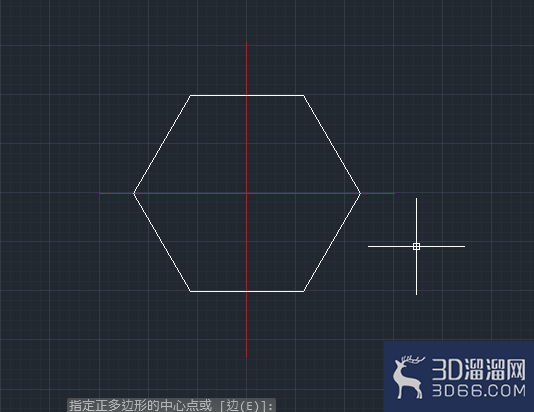

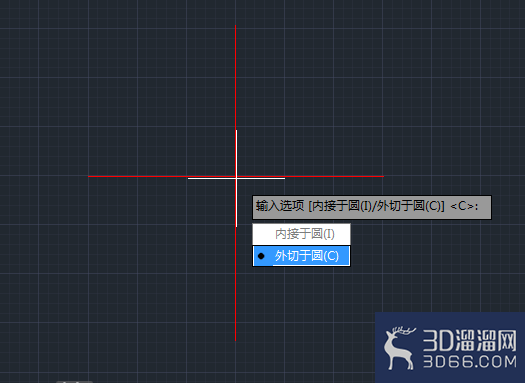

5、选择【默认】》【绘图】》【多边形】选项，根据命令行提示，输入多边形数6，然后捕捉两条垂直线的交点，并选择【外切于圆】选项。

6、移动光标，并在命令行中输入圆半径值，100，按回车，完成绘制。

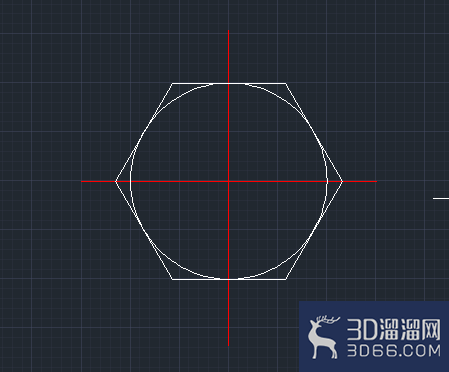

7、选择【圆】选项，捕捉垂直线交点，绘制半径为100mm的圆。

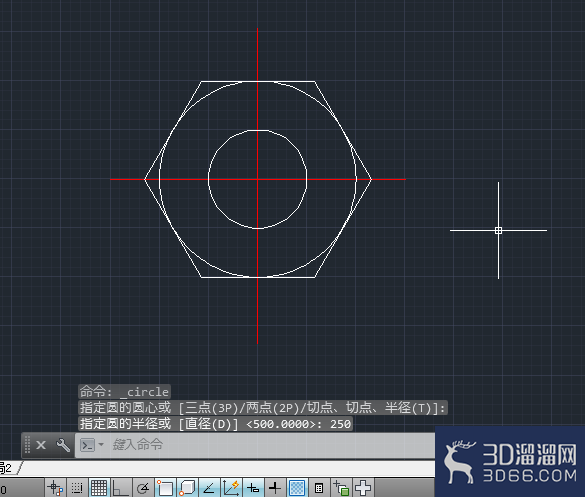

8、同样选择【圆】选项，捕捉圆心点，绘制半径为50mm的圆。
