如何制作CAD制图模板设置？

在当今社会上CAD制图也是经常使用到的软件，如一些单位设置、字体样式、点样式的设置、标注样式的设置等，把一些常用的设置为模板，这样下次在画图的时候也就不需要在此设置了。

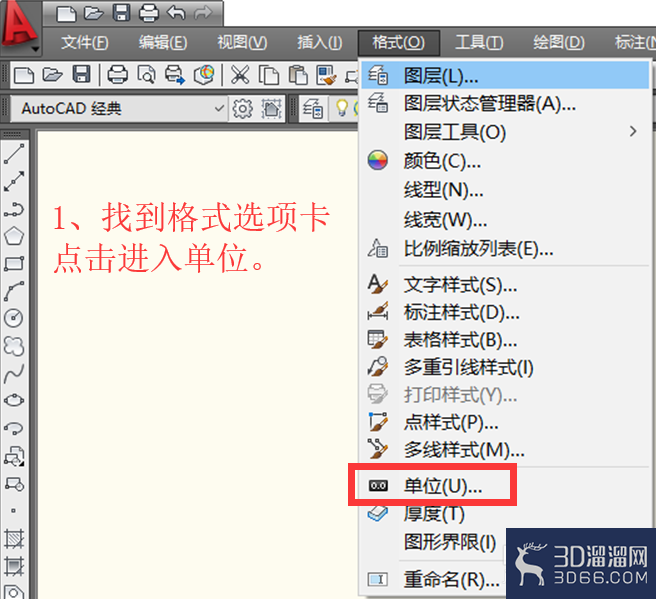

1、操作步骤一：打开电脑，找到AutoCAD2009软件进入软件后在标题栏选项卡中找到格式选项卡，操作图片如下。

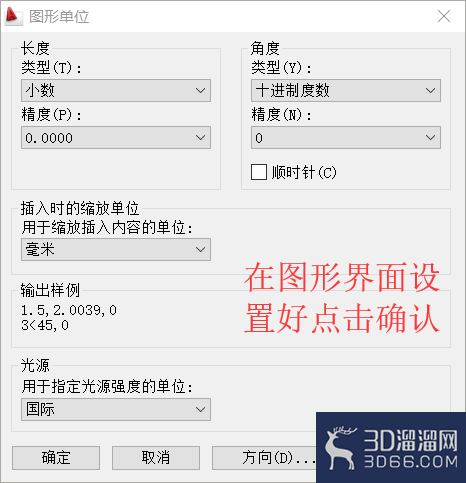

2、操作步骤二：点击进入单位选项卡，在图形单位中选择设置一些类型，完成基本的设置后点击确认，操作图片如下。

设置二：字体样式设置

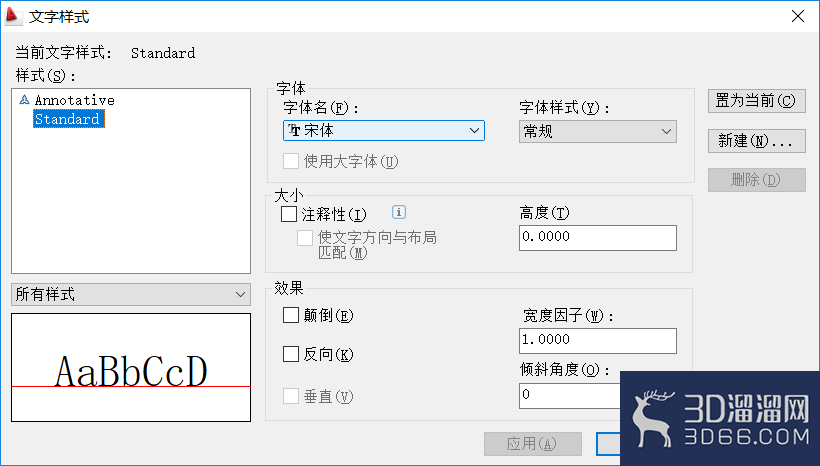

1、操作一：在CAD界面输入快捷键st+空格，进入字体样式设置选项卡，操作图片步骤如下。

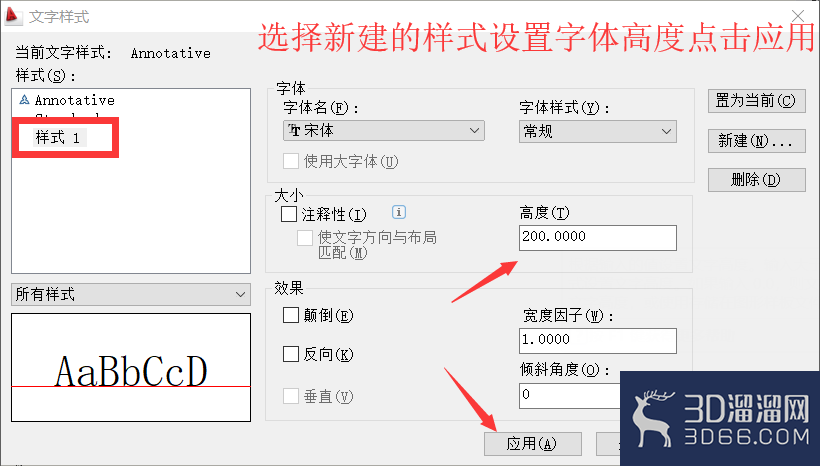

2、操作二：打开进入文字样式，在界面上点击新建，更改样式名点击确认，设置字体高度的大小例如：设置为200，操作图片如下。

设置三：点样式的设置

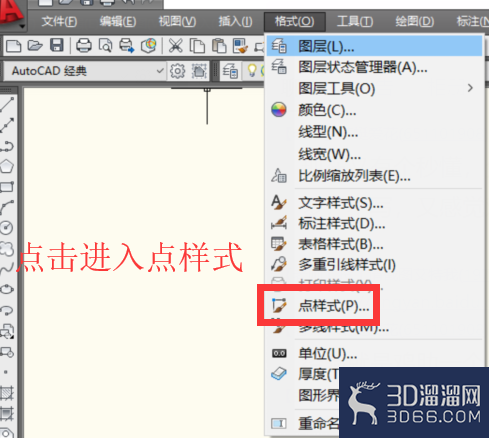

1、找到格式选项卡找到点样式选项卡，找到字体样式选择需要设置的点的样式选择后点击确认，操作图片步骤如下。

设置四：标注样式设置

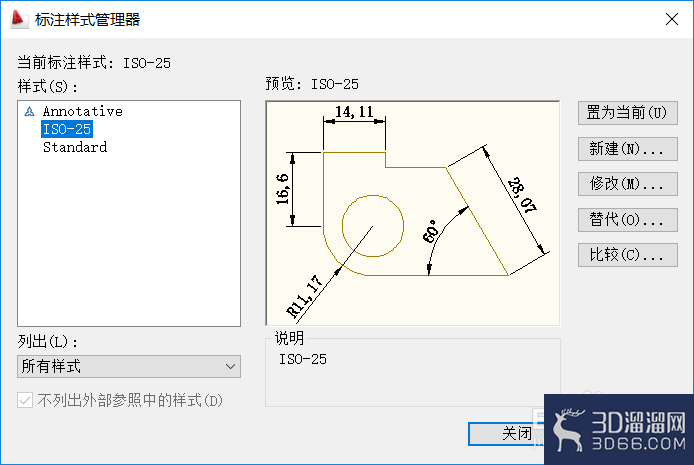

1、操作一：在CAD界面输入快捷键D+空格，进入标注样式管理器界面，操作图片步骤如下。

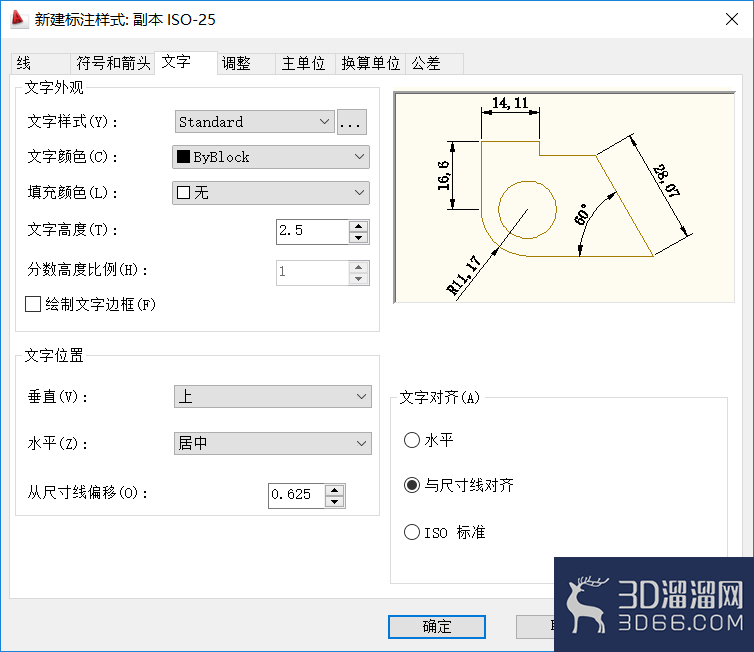

2、操作二：点击新建标注样式，更改新样式名点击继续，更具自己需要的格式点击设置完成后点击确认，操作图片步骤如下。

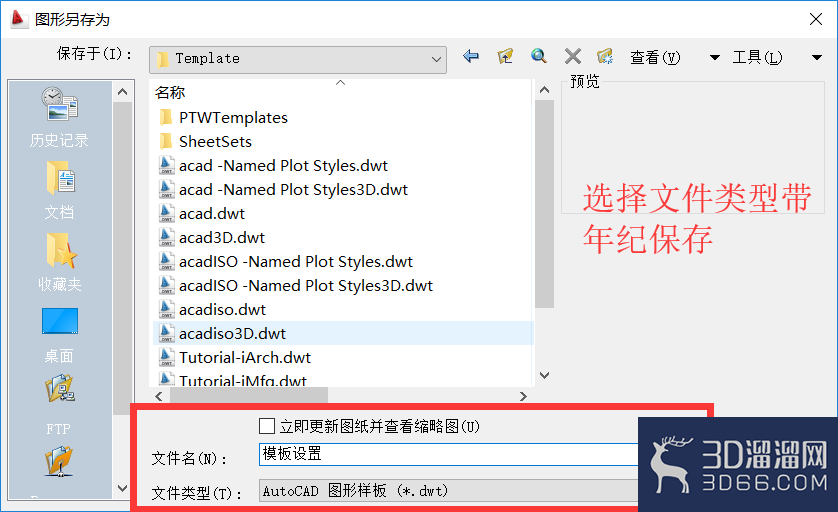

3、点击进入保存选择保存的位置和文件名

选择类型为AutoCAD 图形样板（*.dwt）点击保存。操作图片如下

给大家分享的“如何制作CAD制图模板设置”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
