AutoCAD剖视图中剖面线的画法

很多CAD用户在绘制剖视图时，剖面线基本一律斜线，不同角度不同密度简单区分。这种画法其实是很不规范，不符合制图标准的。本篇分享，CAD制图时，剖面线的一些基本画法要求和注意事项。

1、常规画法。

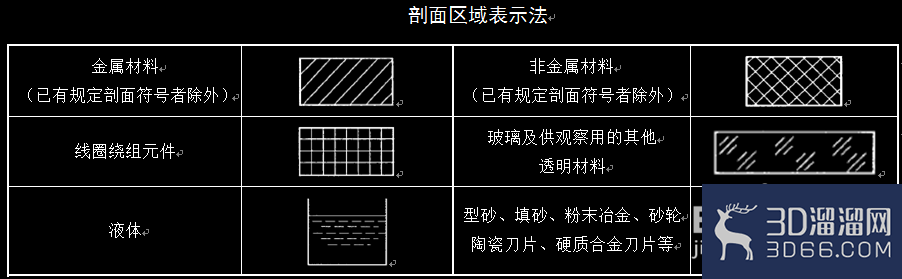

剖面区域的表示方法，通常按GB/T 4457.5中的要求执行。通常不同材料的剖面线画法是不同的，常用表示方法如图。

2、同一零件不同区域画法。

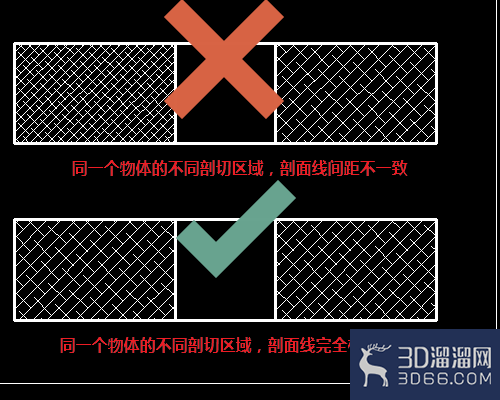

同一个零件的不同剖切区域，应该使用完全相同的同种剖面线来表示。有些人可能不注意，虽然用了同一种剖面线，间距设置却不一样。

3、相邻的不同零件画法。

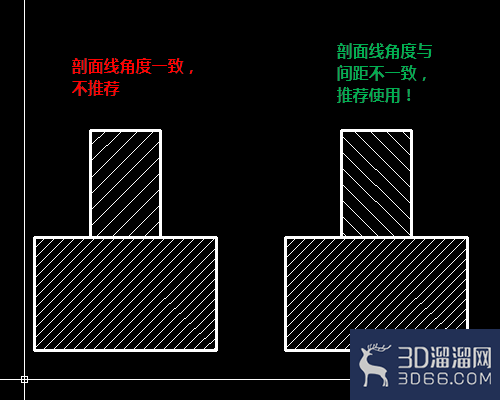

相邻的不同零件，剖面线应尽量避免朝同一个方向。剖面线朝向一致或差别很小时，将给读图带来很大的不便。

4、剖面区域很大画法。

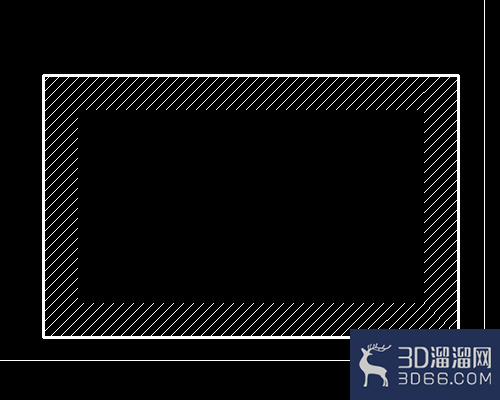

剖面区域很大的时候，可以不用画出剖面线填充整个剖面区域，而采用周边绘制剖面线的方式。如图所示。

5、剖面区域很小画法。

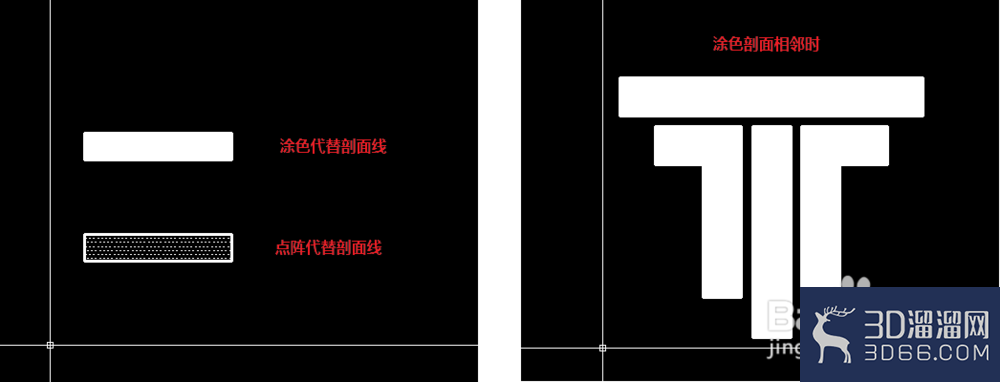

当剖面区域很小的时候，可以用涂色或者点阵的方式代替剖面线。而当两个很小剖面区域相邻的时候，都采用涂色的方式表达，则剖面区域之间应留出一定的间隙，通常不小于0.7 mm。
