CAD阵列怎么使用？

在CAD中，阵列功能是一项强大的工具，它允许用户快速创建多个相同对象的副本，并按照特定的规则排列它们。无论是在建筑设计、机械工程还是任何需要重复元素的领域，掌握阵列的使用都能显著提高设计的效率和精确度。以下是关于如何在CAD软件中使用阵列功能的详细指南。

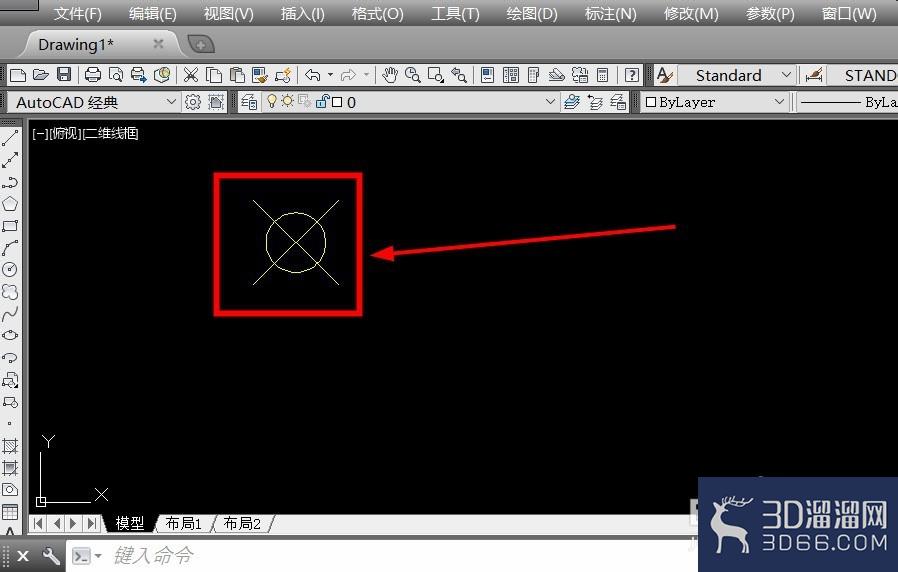

1、开启CAD，打开阵列基础图形。

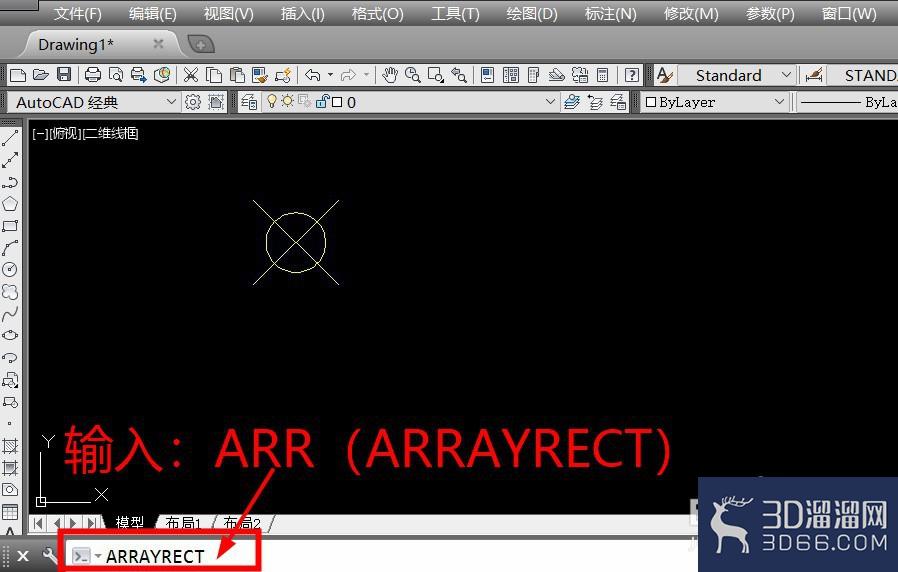

2、输入阵列命令：ARR（ARRAYRECT），按下空格键确定。

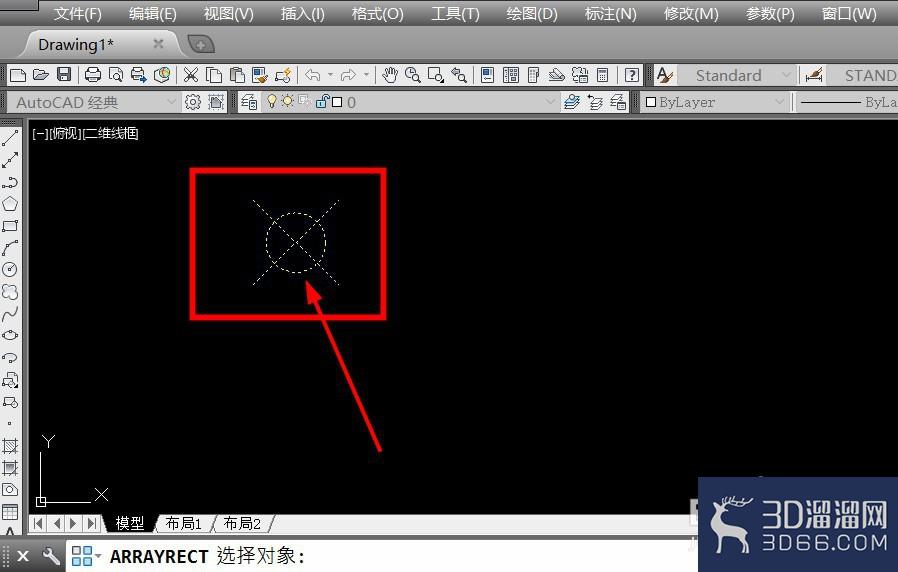

3、进入阵列命令，选中基础图形，按下空格键确定。

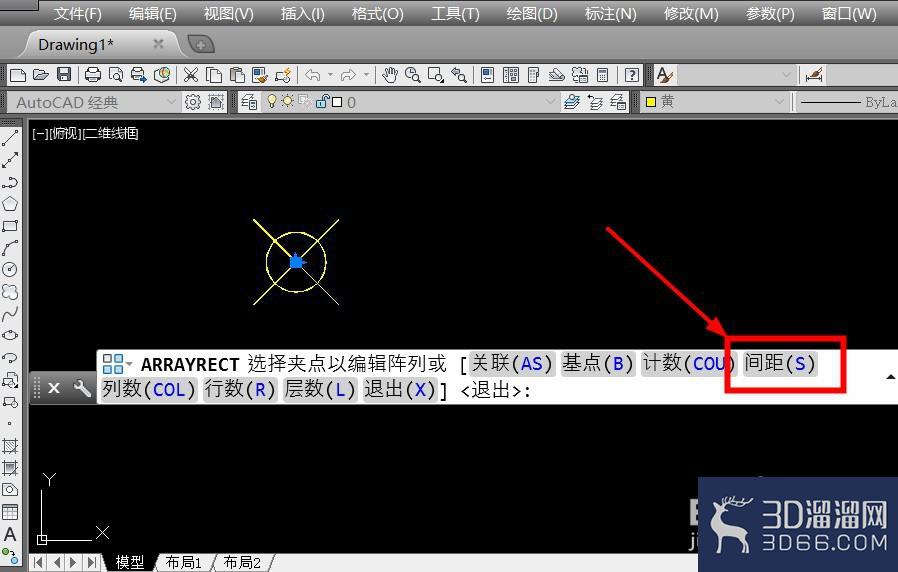

4、在命令栏中，点击间距（S）。

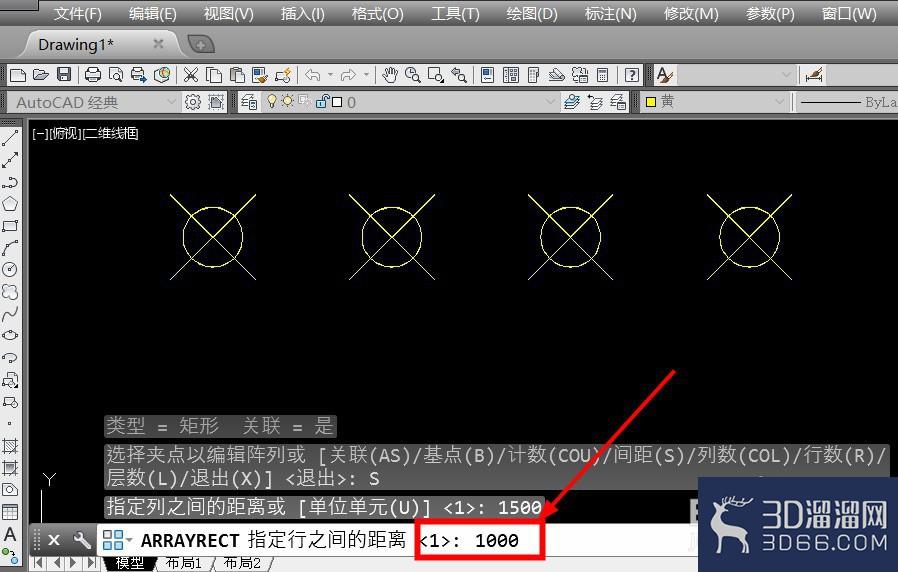

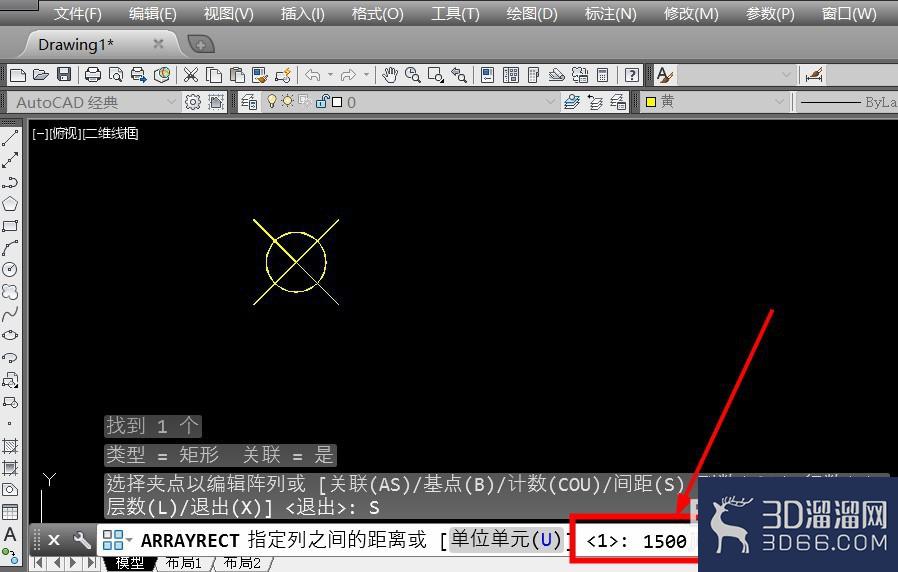

5、输入列间距，按下空格键；再输入行间距，按下空格键。

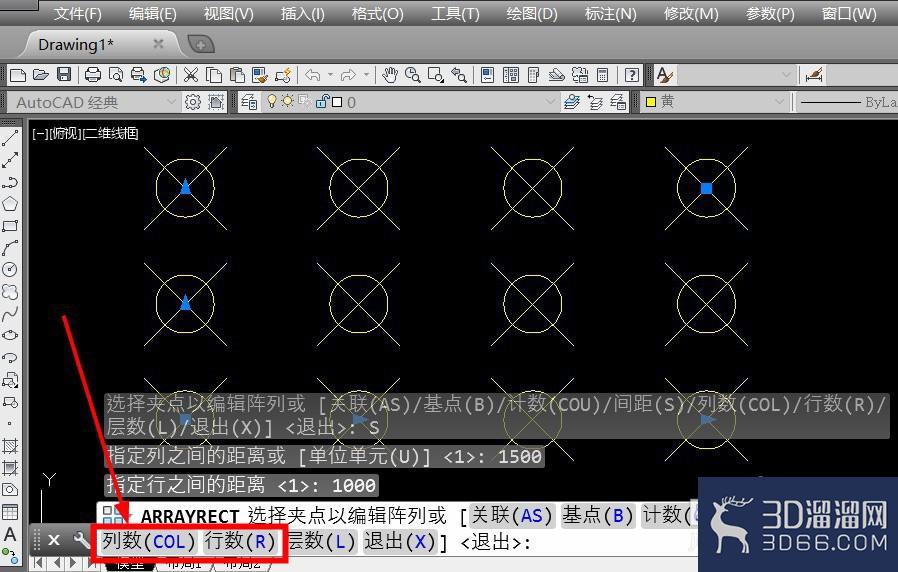

6、调整间距后，阵列基本形成，点击列数、行数可以调整行列。

7、按下ESC键，退出命令。

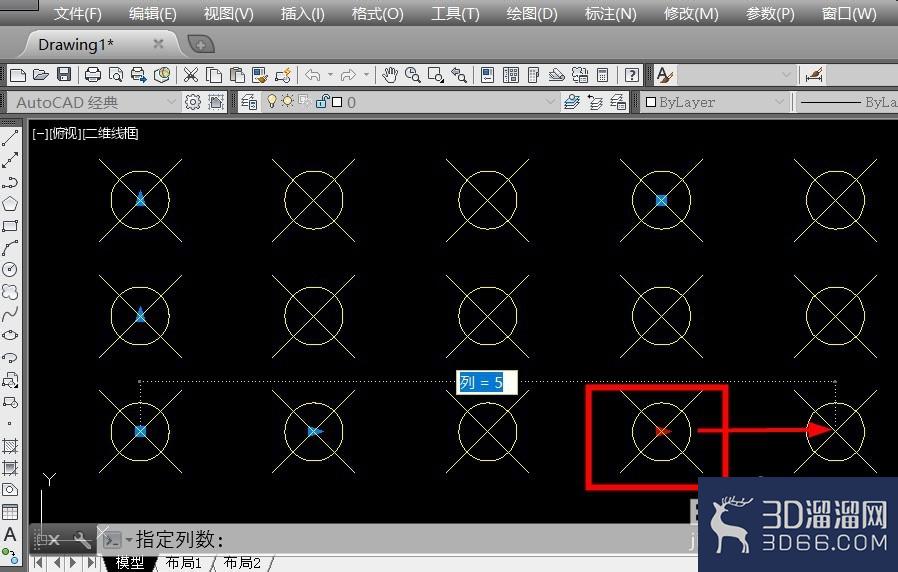

选中矩阵，拖动箭头夹点，也可以调整阵列的列数、行数。
