在许多设计项目中，创建平滑曲线是一个常见需求。虽然CAD软件通常提供有专门的曲线工具，但使用多段线（Polyline）来绘制曲线也是一种灵活且强大的方法。本文将详细介绍如何在CAD中使用多段线来画出曲线。

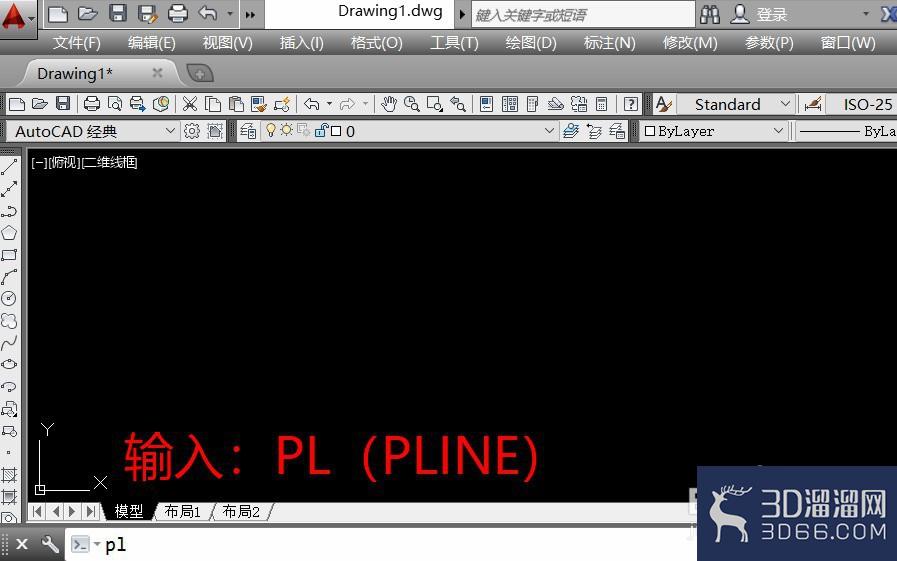

1、开启AutoCAD，输入多段线命令：PL（PLINE），按下空格键确定。

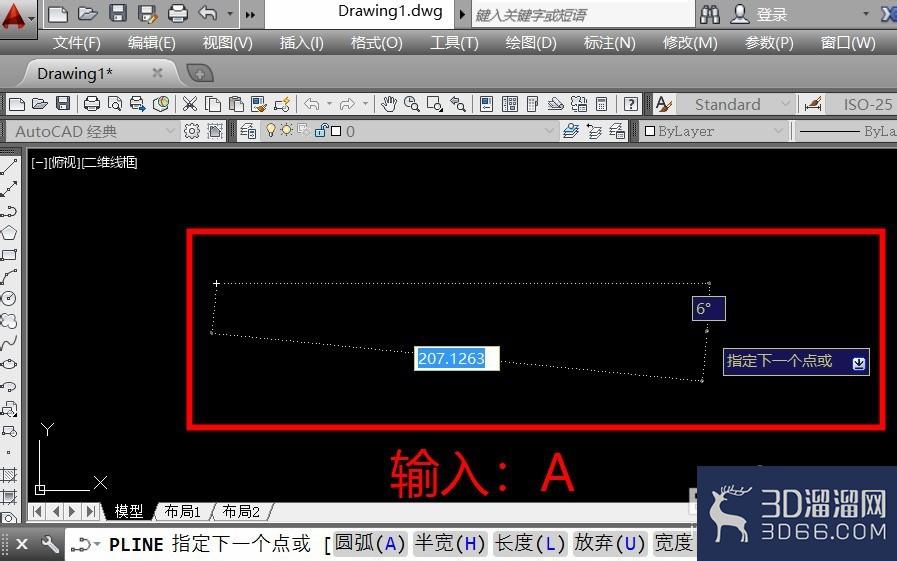

2、点击确定多段线起光温点，输入圆弧命令：A，按下空格联板键场离国确定。

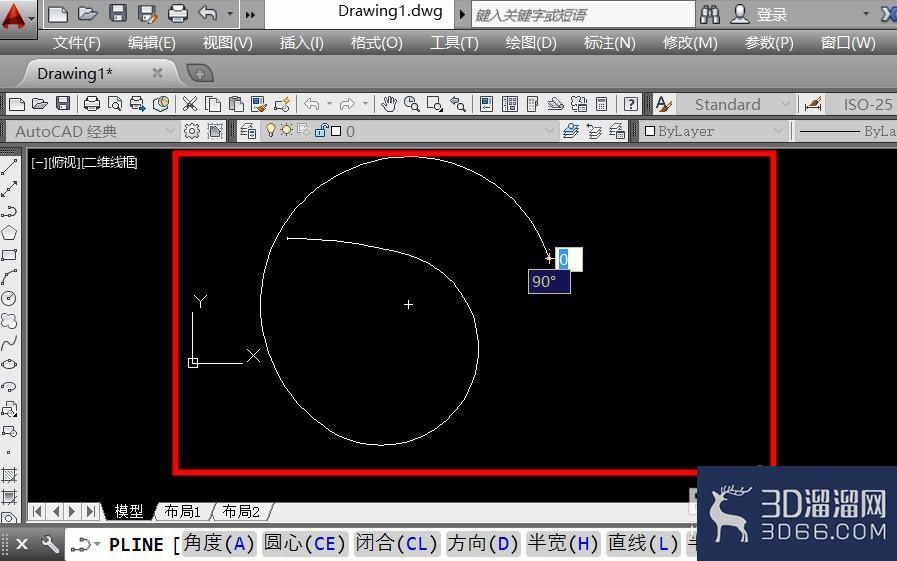

3、移动鼠标，多段线就会变为曲线，点击鼠标左键确定多段线终点即可。

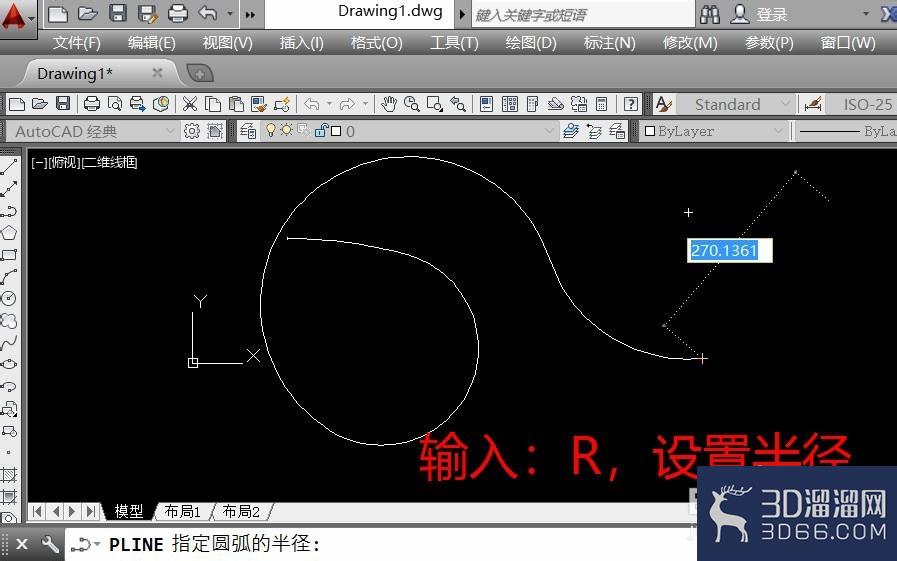

4、输入半径命令：R，按下空格键确定。

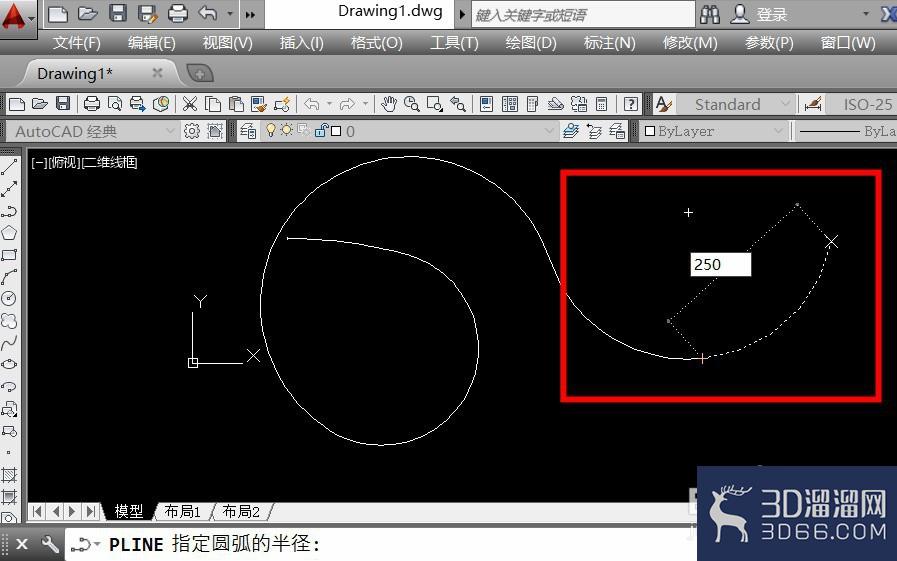

5、输入半径数值、角度数值，依次按下空格键确定，即可精确绘制多段线曲线。
6、多选线命令会自动连续，完成曲线绘制，按下：ESC键，即可退出命令。
给大家分享的“在CAD中怎么用多段线画出曲线”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
