怎么在天正或者CAD中输入地块坐标？

在规划设计或者景观设计绘图的时候，我们往往需要输入地块的坐标，今天，小溜就给大家说一下怎么样在天正或者CAD中输入地块的坐标。

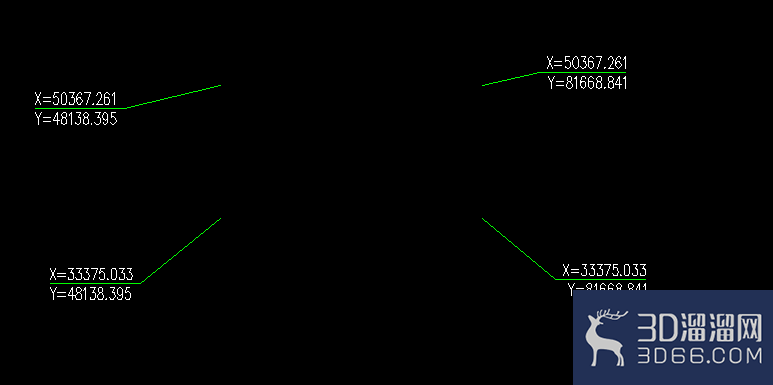

1、如图，这是一个标有坐标的地块。我们要把地块的坐标准确地画到图上。

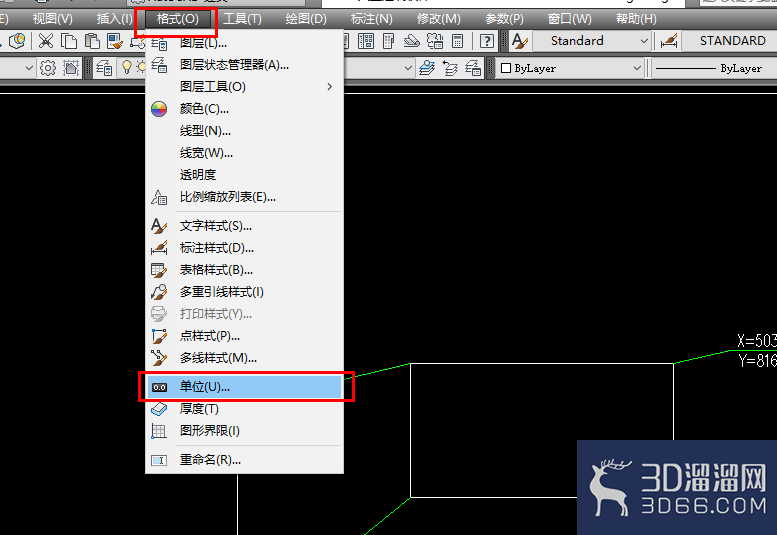

2、首先，先确定CAD的绘图单位。打开CAD，在工具栏点击“格式”-“单位”

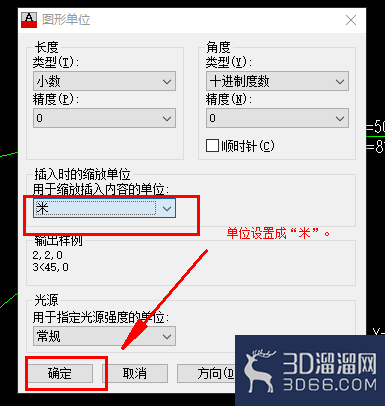

3、在弹出的对话框中，把单位设置成“米”，点击“确认”。

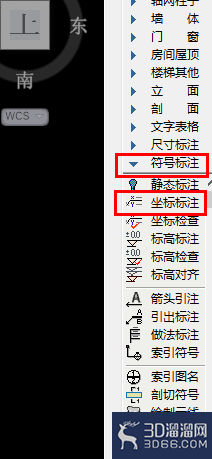

4、在天正建筑的工具栏中，点击“符号标注”-“坐标标注”

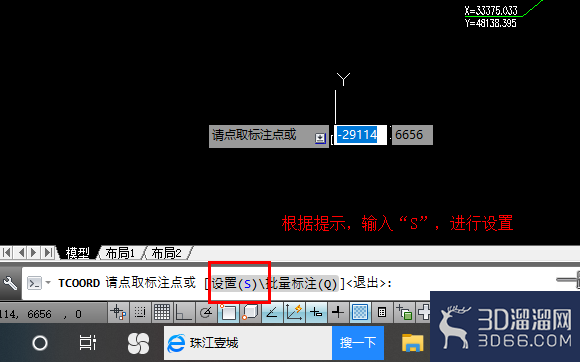

5、根据命令栏的提示，输入“S”进行设置。

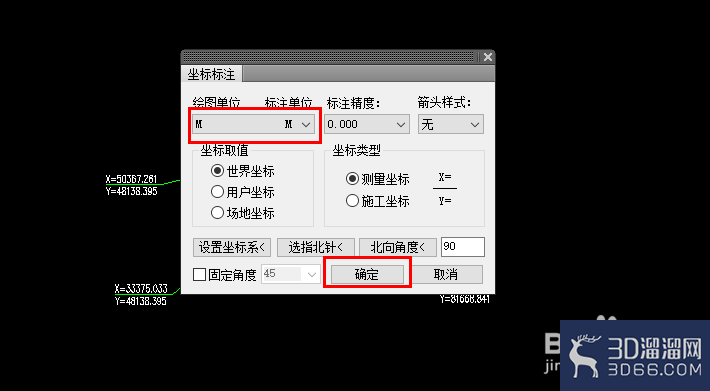

6、在弹出的对话框中，把绘图单位改成“M”，然后点击“确认”

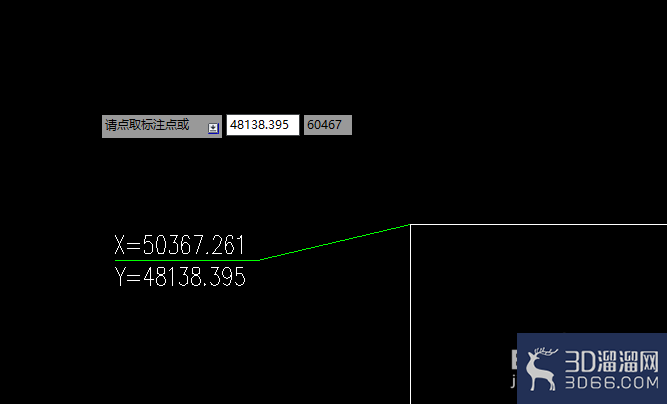

7、然后输入坐标点，注意：系统默认，先输入Y轴的坐标，如图：Y=48138.395

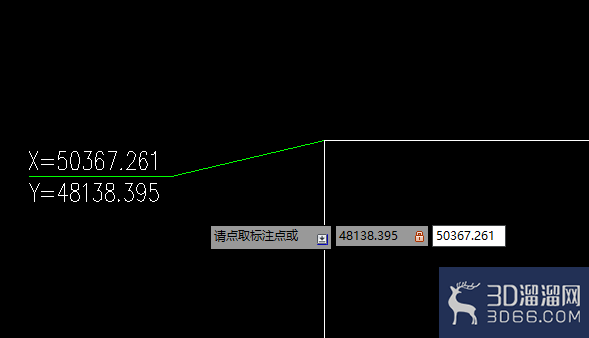

8、然后在输入法是英文标点的前提下,输入逗号“,”，把Y轴的坐标锁定，然后输入X轴的坐标，如图所示。输完X轴的坐标后，按键盘“enter”键，则得到第一个需要输入的坐标

9、用同样的方法，把其他坐标的点都输入进去，则得到地块的坐标点。

10、然后输入“PL”，用多段线把所有点都连接起来。
