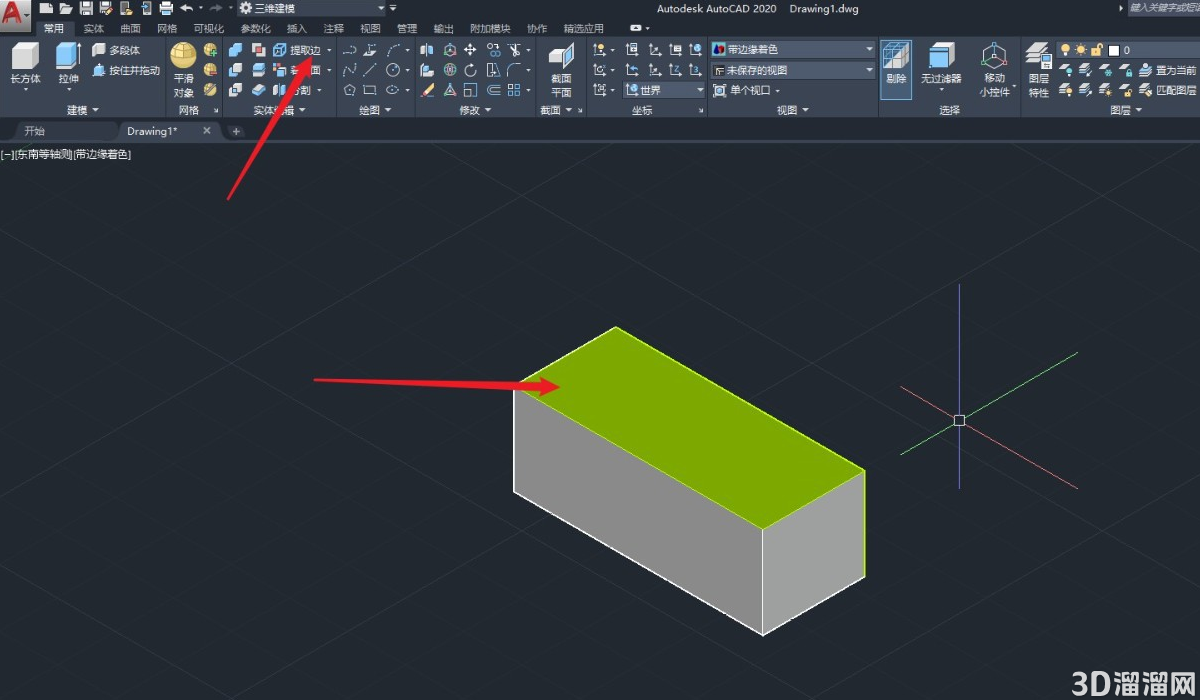

1、新建cad文档，设置工作空间为三维制图，同时，绘制如下实体图形。以此图形为图例演示如何在图形上压印。

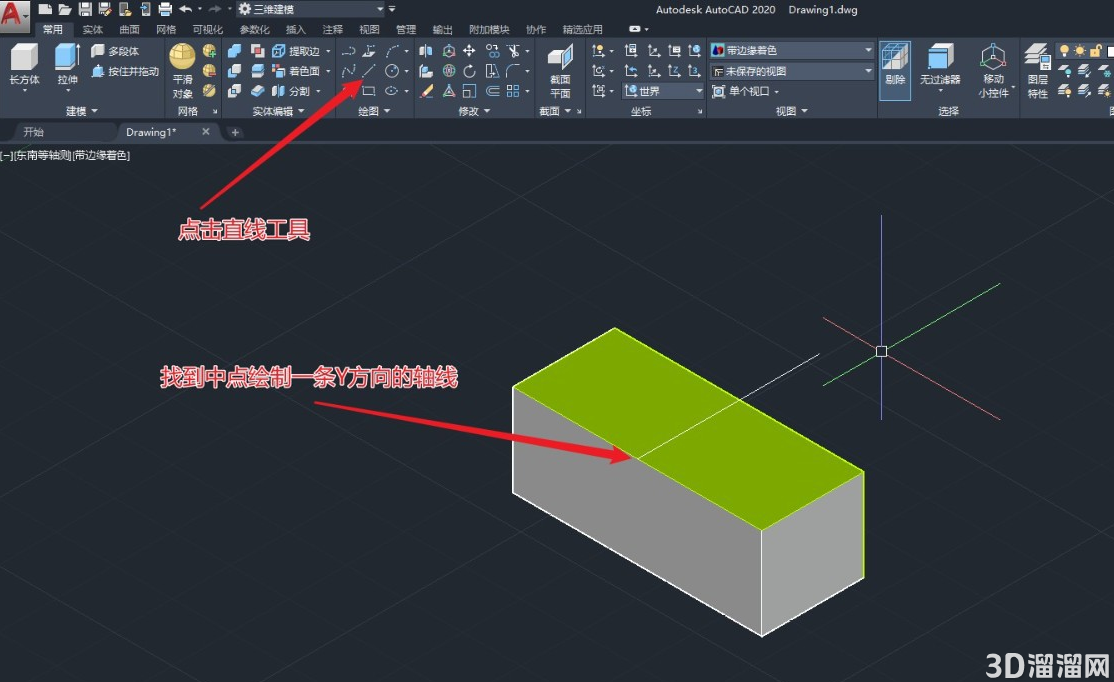

2、首先，用直线工具，在实体图形青色平面上中线位置绘制一条沿Y轴的直线。如下图所示。

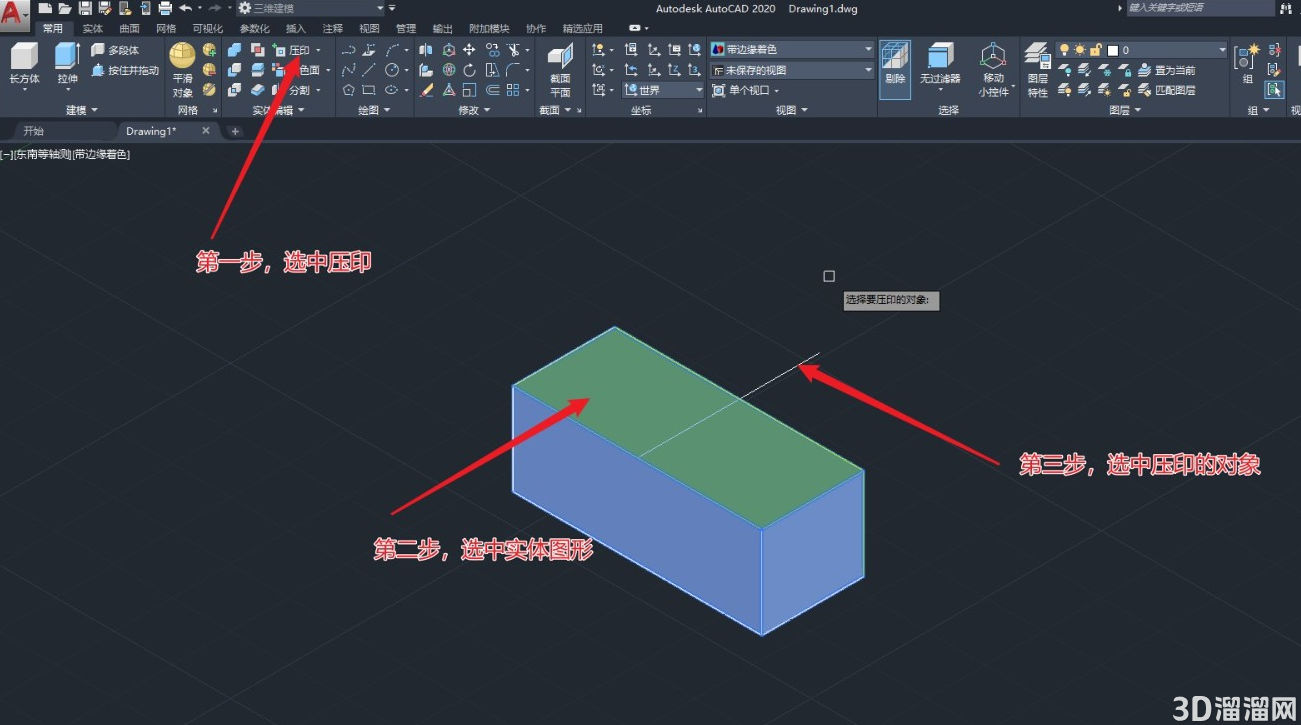

3、点击压印工具，选中实体图形，然后选中压印的对象。如下图所示。按空格或回车确认。

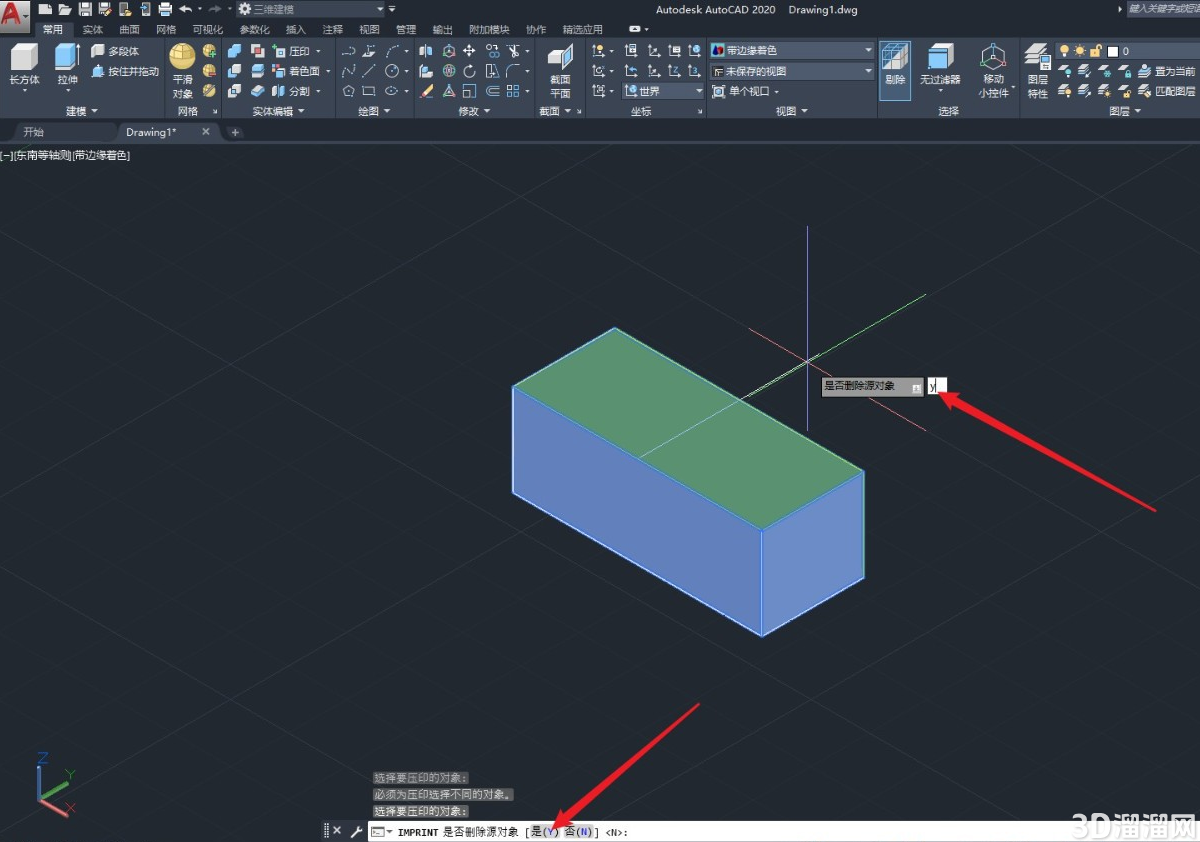

4、在命令提示中的是否删除源文件中，我们选中Y，删除直线。回车确认。

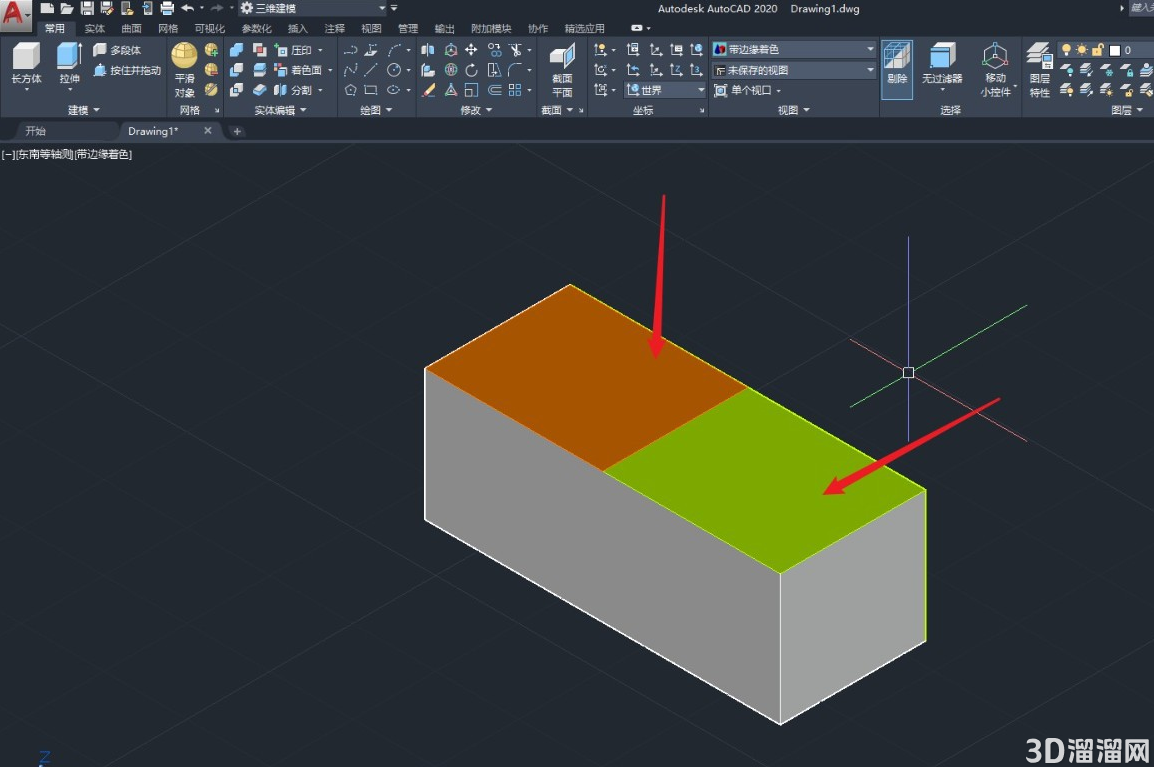

5、如图所示，直线L就在这个面上印上了一根痕迹，并且，从我们着色面可以看到，这个印记可以将面分为两个实体面。

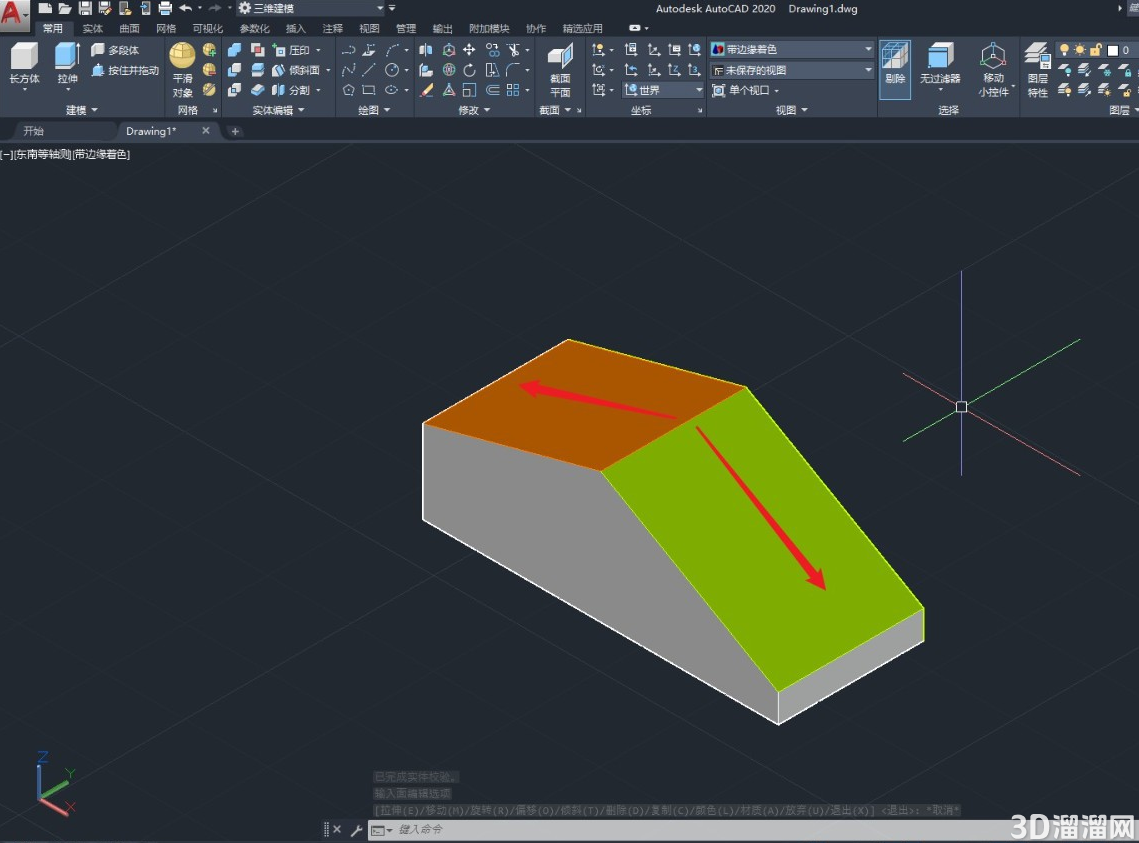

6、下图为我们利用倾斜面工具，偏移了被分割的两个面，分别做倾斜处理。如图所示。
今天给大家分享的“CAD三维空间中的压印工具使用技巧”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
