AutoCAD凸台三视图绘制技巧

在AutoCAD中，掌握绘制凸台的三视图是一项基本技能。本文将详细介绍AutoCAD中凸台三视图的绘制技巧，帮助初学者和有经验的用户提高他们的绘图效率和准确性。

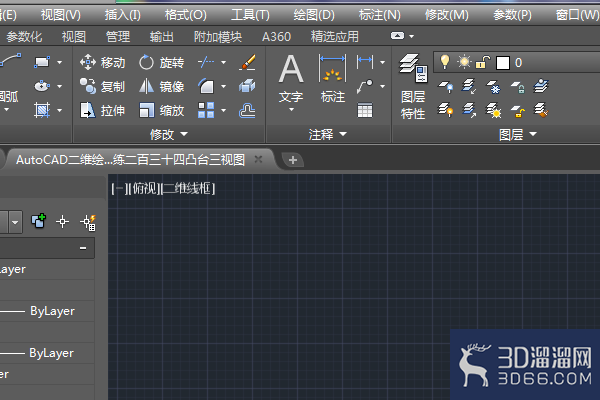

1、如下图所示，

打开AutoCAD2018软件，新建一空白的CAD文件，另存为：AutoCAD二维绘图训练二百三十四凸台三视图

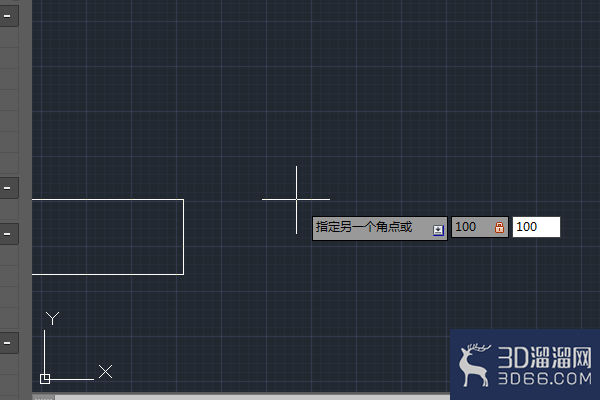

2、如下所示，

输入rec，回车，激活矩形命令，随意指定第一点，输入100，100，回车，完成正方形的绘制。

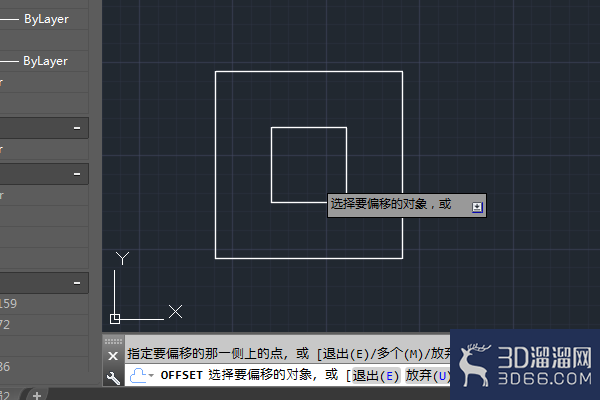

3、如下所示，

输入o，回车激活偏移命令，输入30，回车，指定偏移距离，选中正方形，向内偏移30，回车。

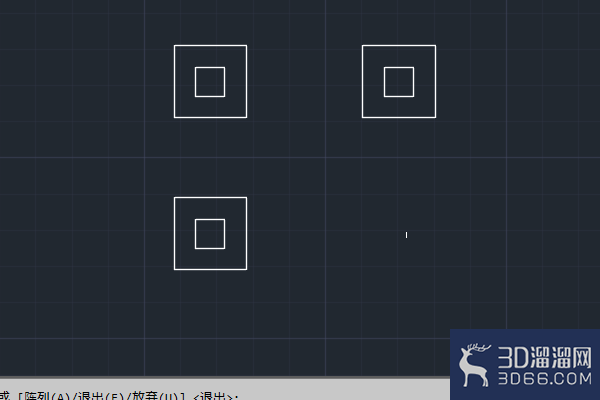

4、如下所示，

输入co，回车，激活复制移动命令，选中两个正方形，一起复制移动，总共两个，按照下图所示位置摆放

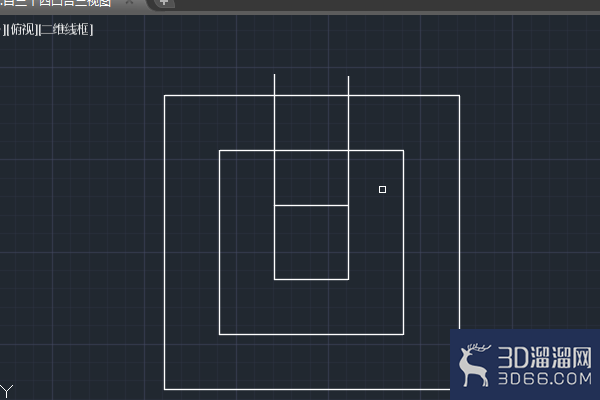

5、如下所示，

输入o，回车激活偏移命令，输入30，回车，指定偏移距离，选中左上角的大正方形，向外偏移30，回车。输入L，回车，激活直线命令，沿着小正方形的左右边线向外画两个辅助线

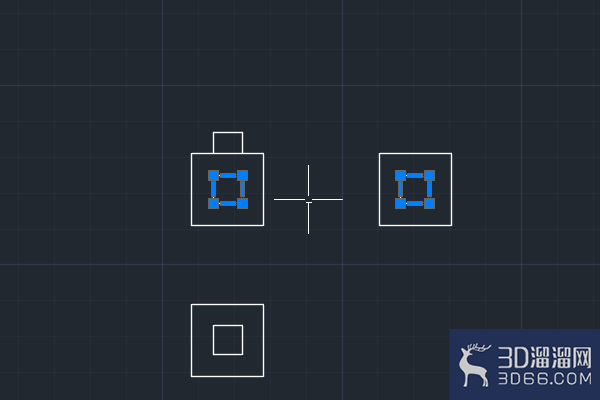

6、如下所示，

输入tr，回车，修剪多余的辅助线和偏移正方形，选中上边两个小正方形，delete，删除。

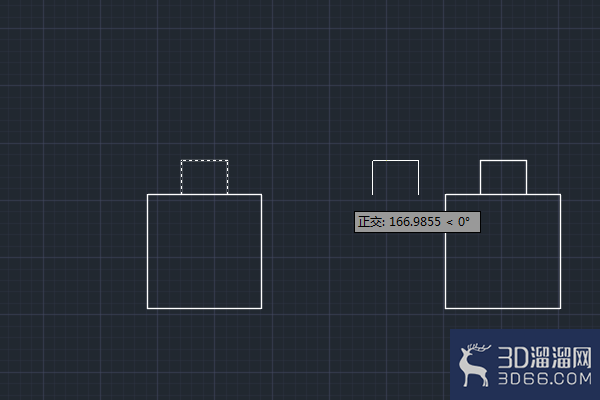

7、如下所示，

输入co，回车，激活复制移动命令，选中左上角的下凹线段，点击正方形的上边左端点，再点击右边正方形的上边线左端点，完成移动复制。

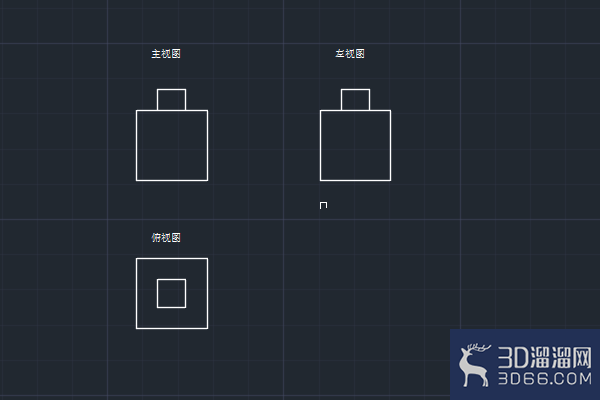

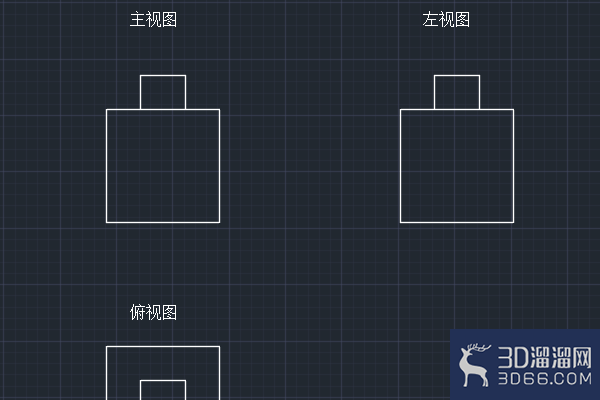

8、如下所示，

输入t，回车，输入三个视图说明，至此，这个二维三视图就画好了。本次训练结束。
