AutoCAD 绘制三视图的基本步骤

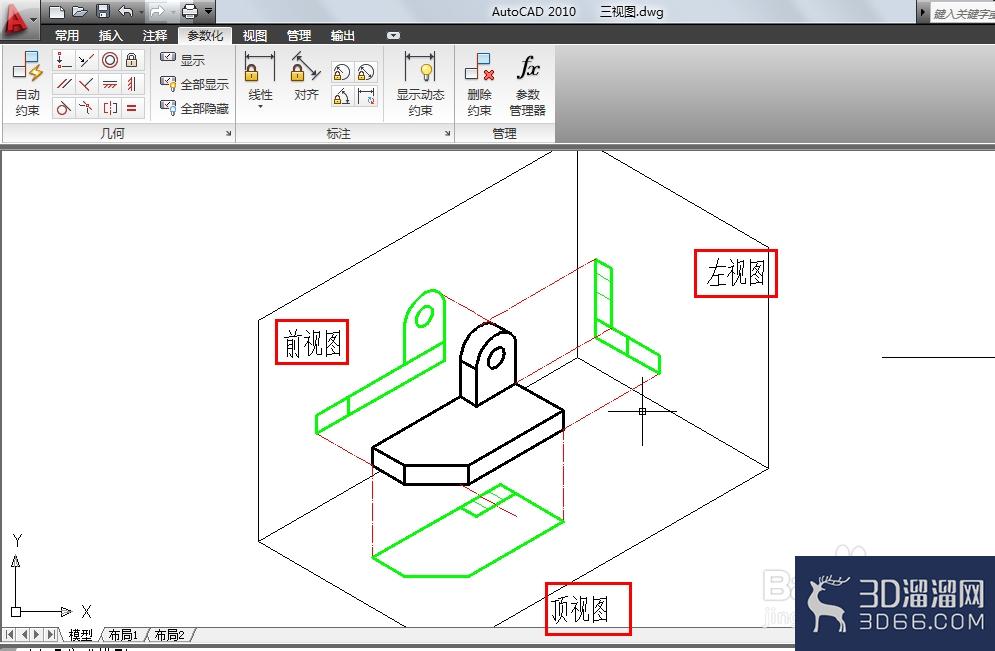

1、 一般来说：视图有六个面，分别是：主视图（前视图），左视图，俯视图，右视图，仰视图，后视图。

2、三视图一般指：主视图、左视图、俯视图

主视图处于二象限，左视图处于一象限，俯视图位于三象限

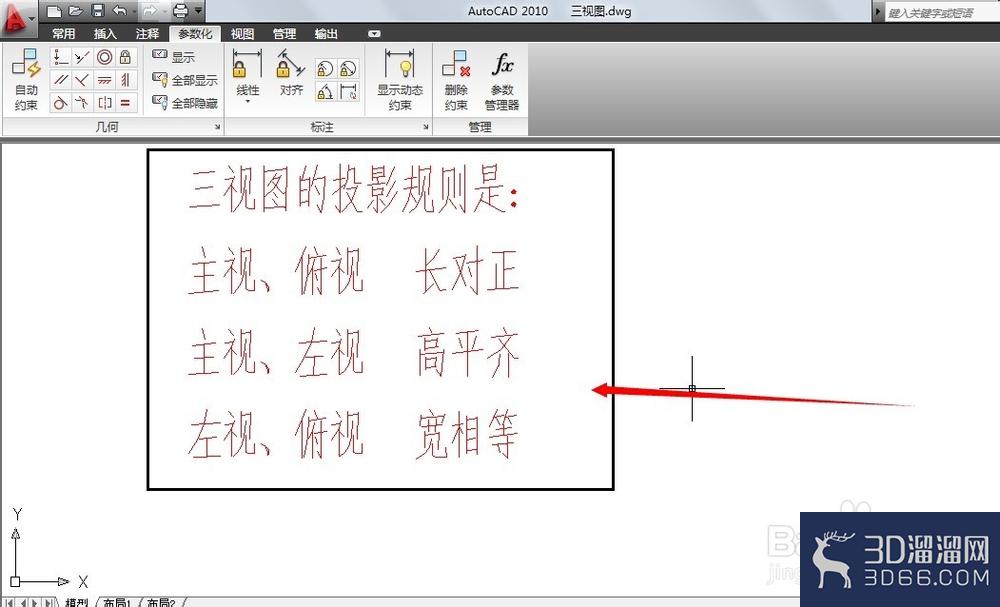

3、三视图的投影规则是：主视、俯视：长对正

主视、左视：高平齐左视、俯视：宽相等

方法/步骤2

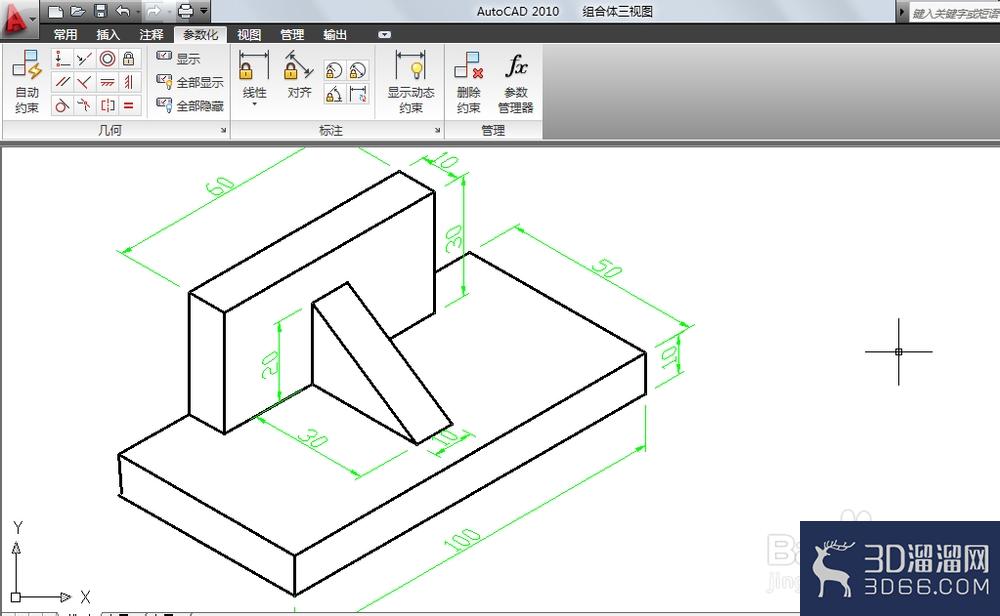

1、接下来我们画一个组合体的三视图

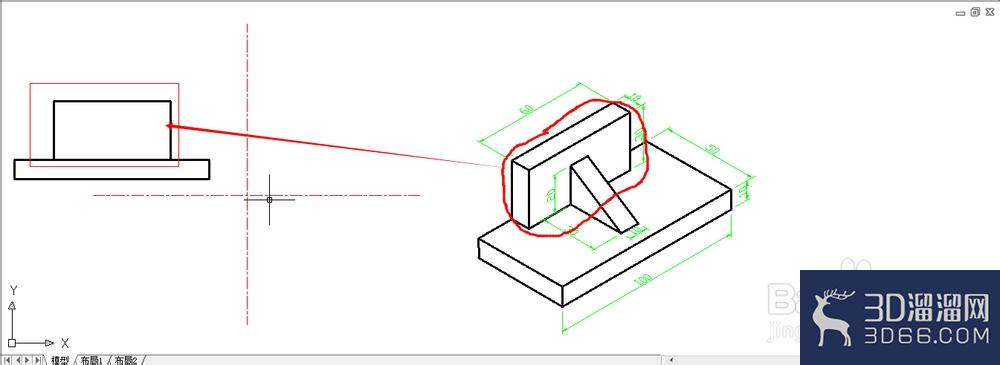

2、首先画主视图。

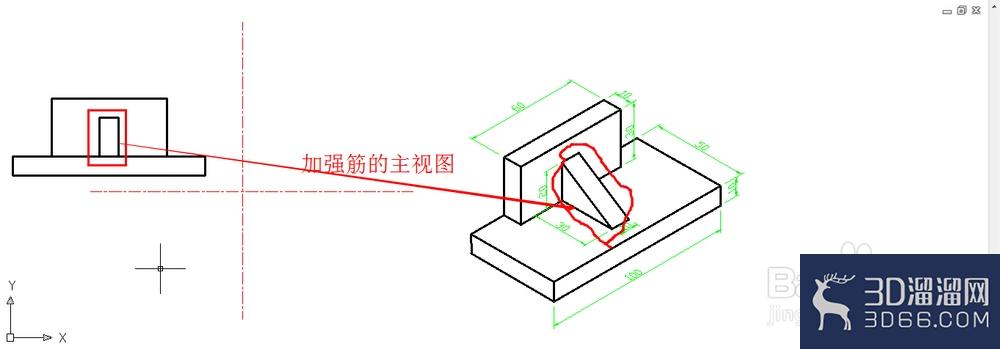

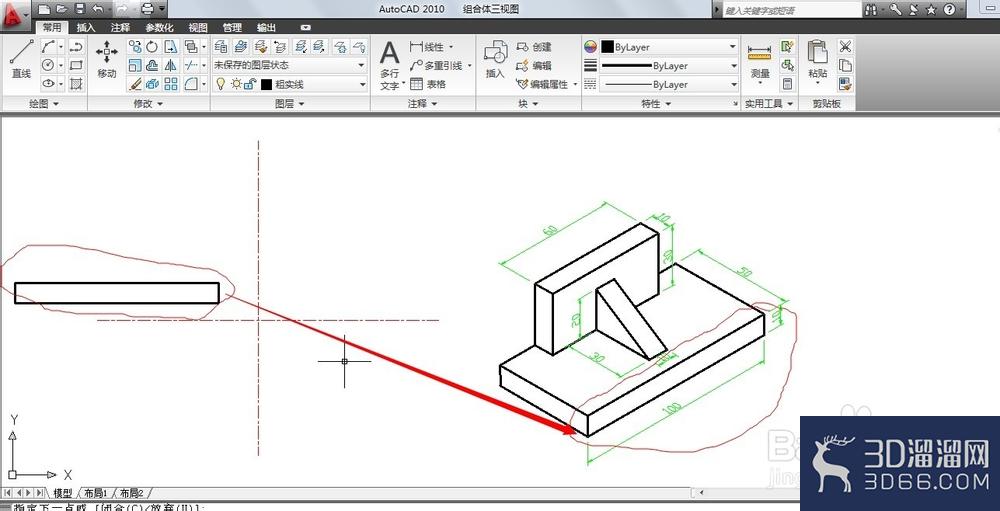

图层选择粗实线，画底板的主视图接着画后面竖着的那个板的主视图最后是加强筋

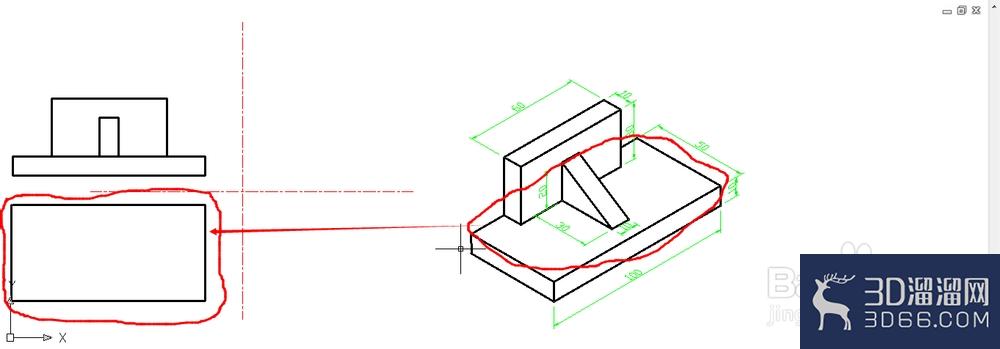

3、然后画俯视图。

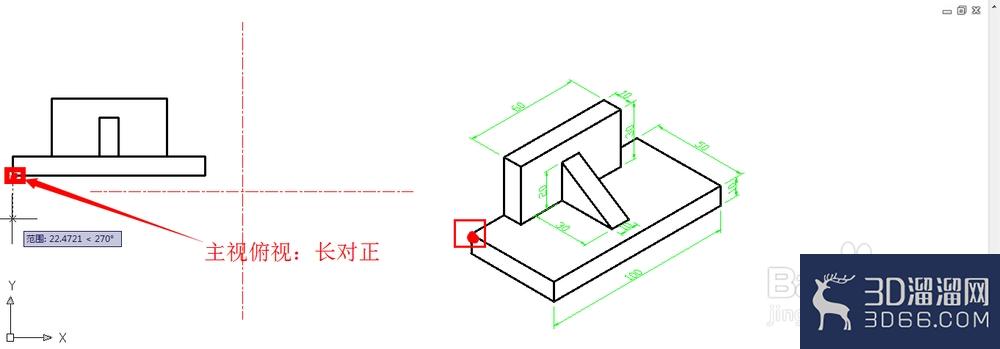

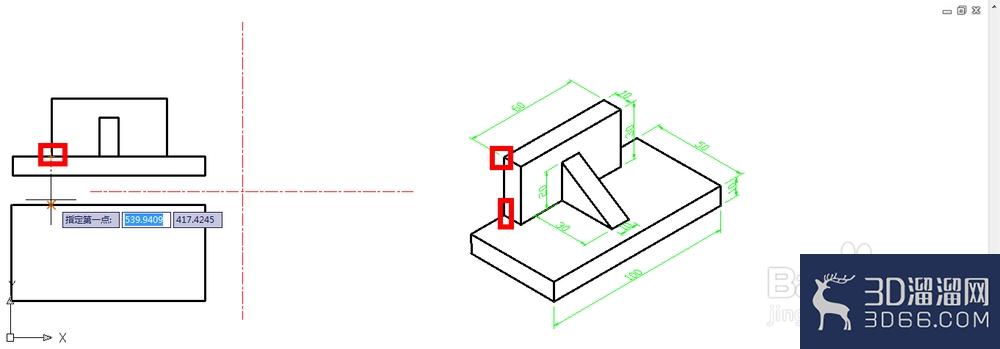

因为主视图、俯视图：长对正。所以从主视图摄取一点画出底板的俯视图。

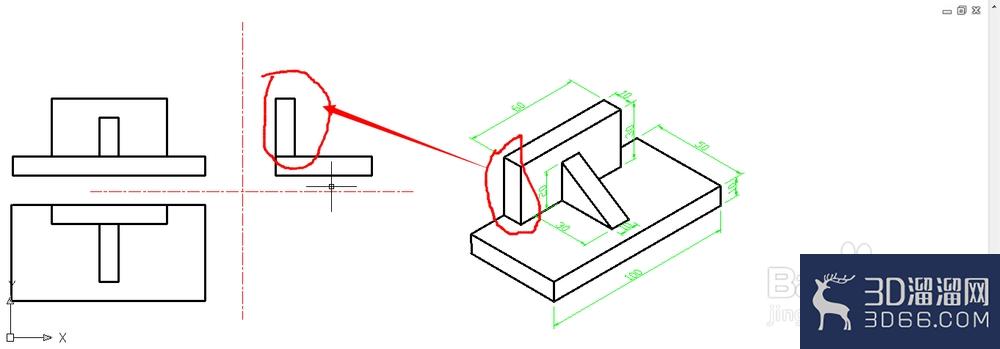

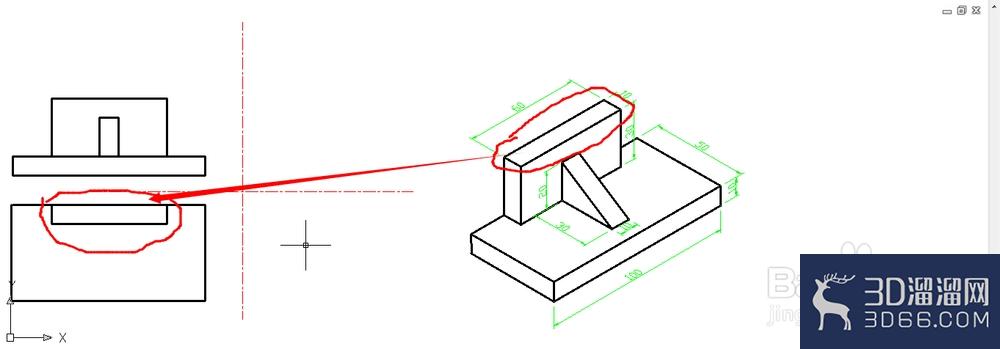

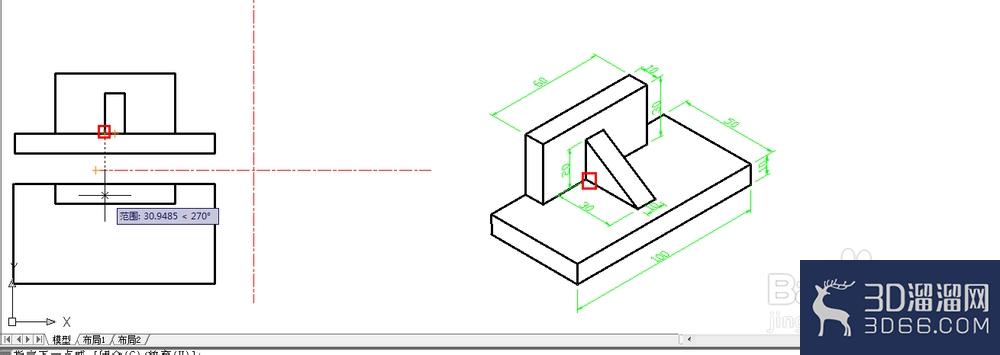

4、接着画后面竖板的俯视图。

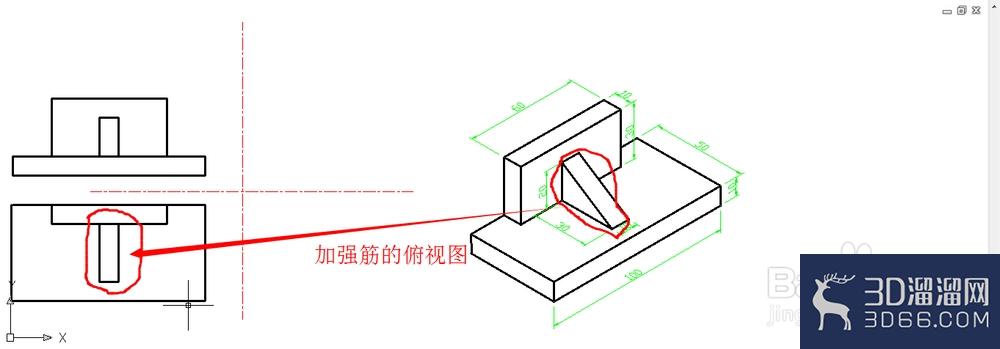

5、然后画加强筋的俯视图。注意观察我的截图。

6、最后画左视图。

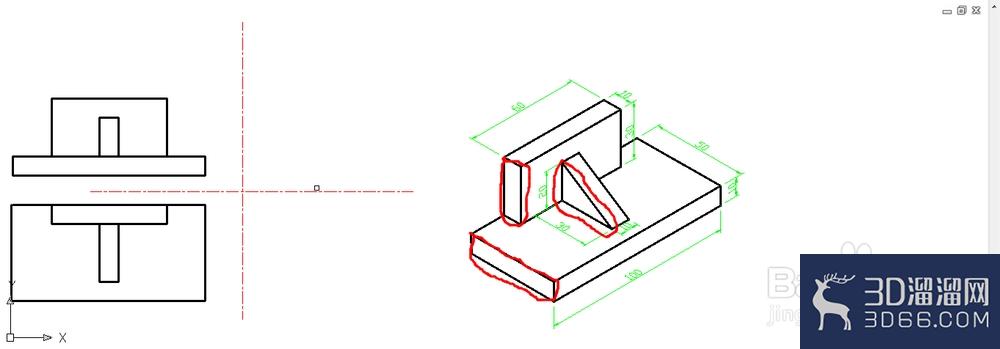

我们分析下左视图看到的部分如下图所示：

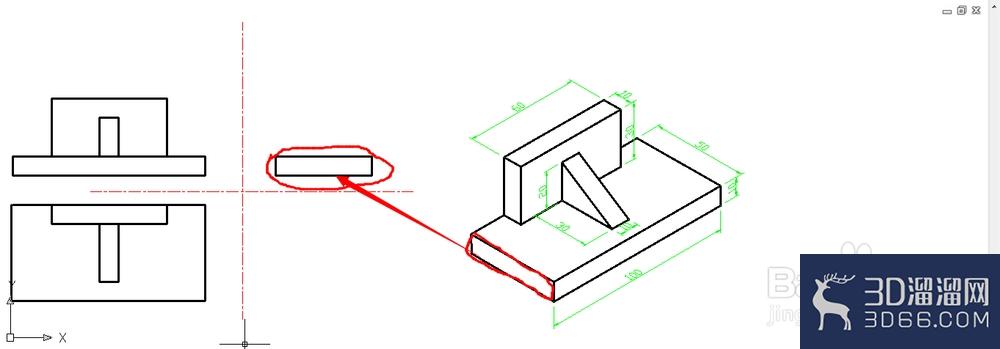

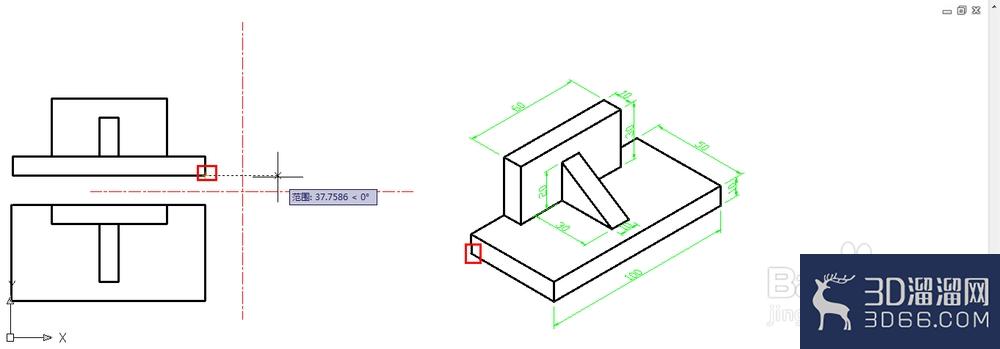

7、因为主视图、左视图：高平齐

所以底板绘制如下

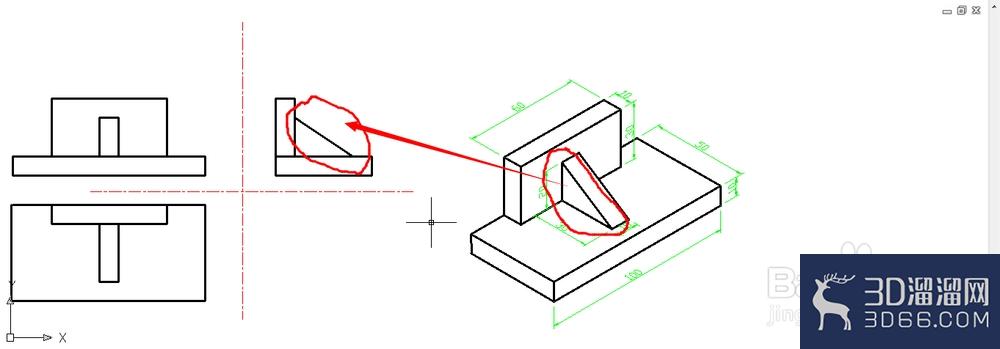

8、最后绘制竖版和加强筋的左视图

9、选择细实线标注尺寸。

大功告成！
