CAD怎么同时批量选择两种类型对象？

CAD如何同时批量选择两种类型对象？在CAD软件中，这一需求可以通过调用CAD过滤选择命令来实现。接下来，小溜给大家分享一下CAD中通过调用CAD过滤选择命令实现同时批量选择两种类型对象的方法步骤吧！

CAD同时批量选择两种类型对象方法步骤：

CAD过滤选择命令（FILTER）是一个很实用的功能，通过设置过滤条件，可以快速完成复杂选择集的创建。

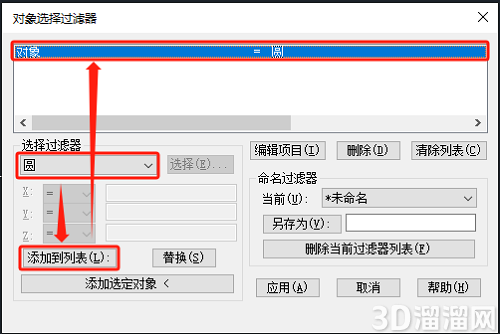

1、在CAD中打开图纸文件后，调用CAD过滤选择命令快捷键【FI】打开【过滤选择】对话框后，在【过滤选择器】中找到并选择【圆】，点击【添加到列表】按钮，将【对象=圆】这个条件添加到列表中。如下图所示：

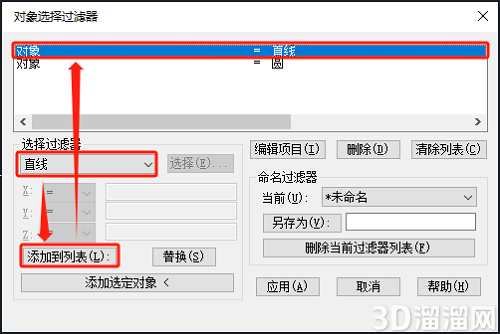

2、然后用同样的方法将【直线】对象也添加到过滤条件列表中。如下图所示：

3、此时的过滤条件是要同时满足这两个条件（既是圆又是直线），这是不可能的，需要再添加合适的运算符【OR】（或），也就是只要满足其中一个条件即可。

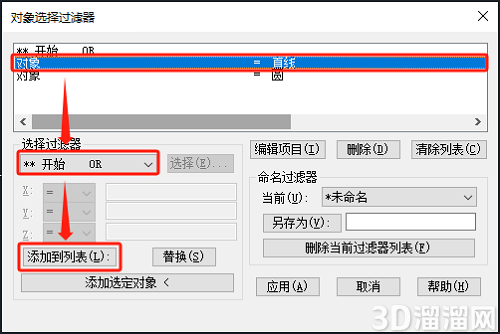

（1）在过滤条件列表中选中第一行【对象=直线】，然后在【过滤选择器】中找到并选择【开始 OR】，点击【添加到列表】。如下图所示：

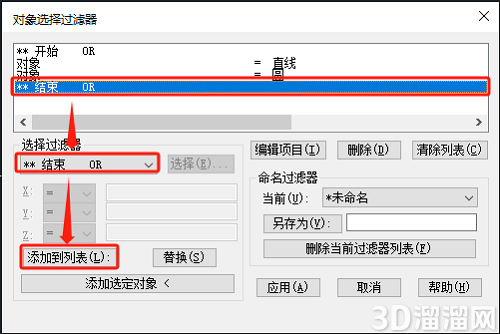

（2）在过滤条件列表中选中【对象=圆】下方的空白行，然后在【过滤选择器】中找到并选择【结束 OR】，点击【添加到列表】。如下图所示：

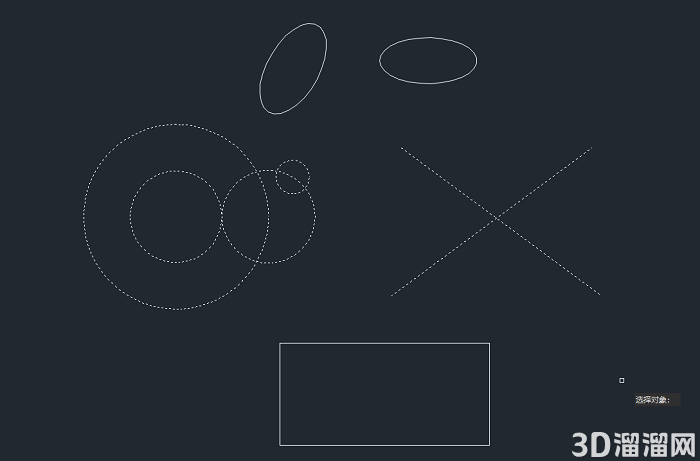

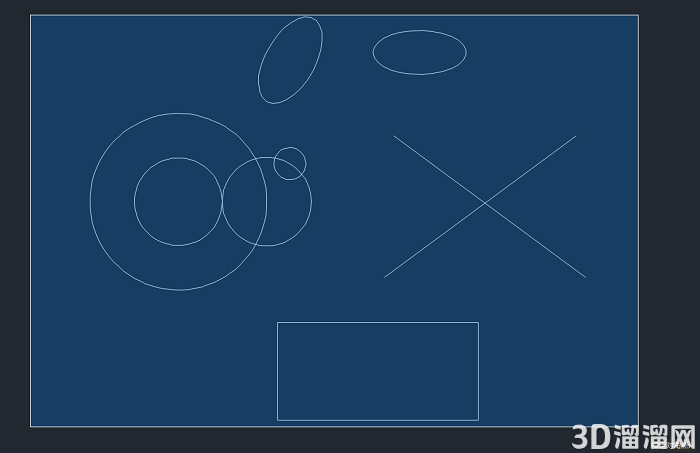

4、点击【应用】按钮，根据命令提示在图纸中框选对象，即可自动将框选范围内的圆和直线都过滤出来。如下图所示：
