CAD线型怎么添加？CAD线型管理技巧

CAD设计过程中，偶尔会用不同的线型来区分线条作用，例如：用虚线、点划线来表示一些辅助线；在专业性图纸中会通过在线上添加文字来表示线缆或管道；在地形图中会用不同的线型来表示不同材质或地形，如河岸、陡坎等。当系统自带的CAD线型取法满足绘图需求时，该如何添加呢？本文就和小溜一起来了解CAD软件中加载CAD线型的操作技巧吧！

CAD线型添加步骤：

1、首先找到需要添加的LIN线型文件，然后打开CAD软件，在命令行输入命令快捷键：LT，点击回车键即可调出【线型管理器】。

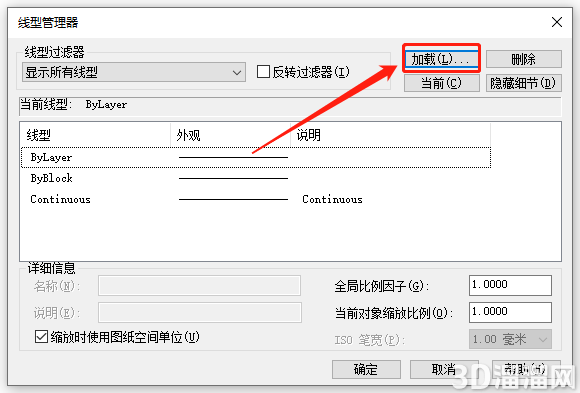

2、在【线型管理器】对话框中点击【加载】按钮。如下图所示：

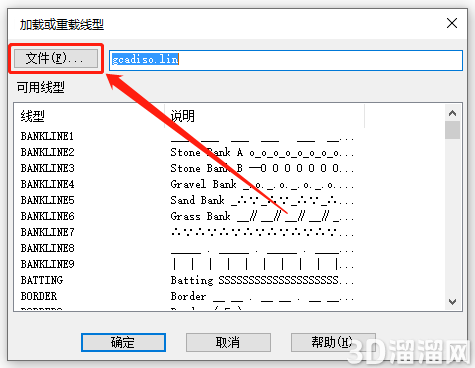

3、此时软件会弹出【加载或重载线型】对话框，点击【文件】按钮。如下图所示：

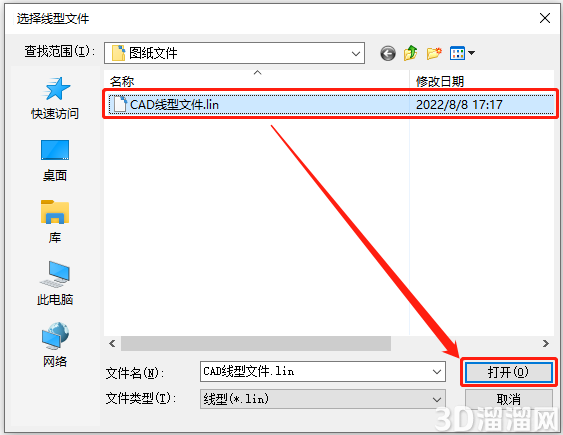

4、在跳出的【选项线型文件】对话框中，找到并选中需要导入的CAD线型文件，点击【打开】按钮。如下图所示：

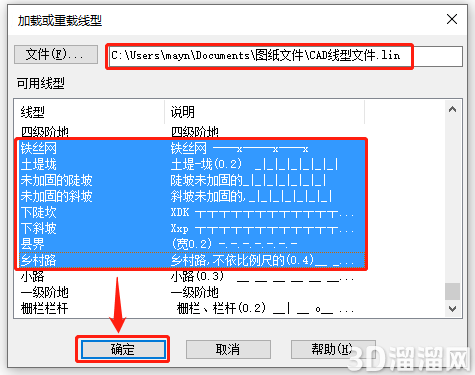

5、此时软件会自动跳转回【加载或重载线型】对话框，在线型列表中会显示当前可用线型，根据实际需求选中需要加载的线型，点击【确定】即可。如下图所示：

注意：有些CAD线型中会用到符号形文件ltypeshp.shx和aaa.shx，如果CAD安装目录的【FONTS】文件夹中没有这两个文件的话，CAD线型可能会显示不正确。

给大家分享的“CAD线型怎么添加？CAD线型管理技巧”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
