CAD如何绘制阵列图形？阵列图形绘制方法

在CAD中，阵列图形是一种常见的绘图技术，它可以快速且精确地创建大量相似的图形或对象。本文将介绍在CAD软件中如何绘制阵列图形的基本方法和技巧。

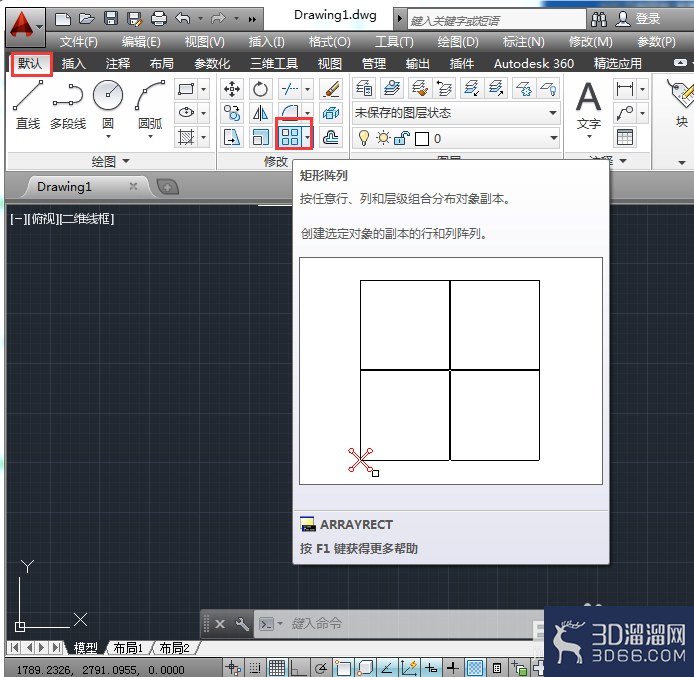

1、矩形阵列是通过设置行数、列数、行偏移和列偏移来对选择的对象进行复制。执行【默认】>【修改】>【矩形阵列】命令。

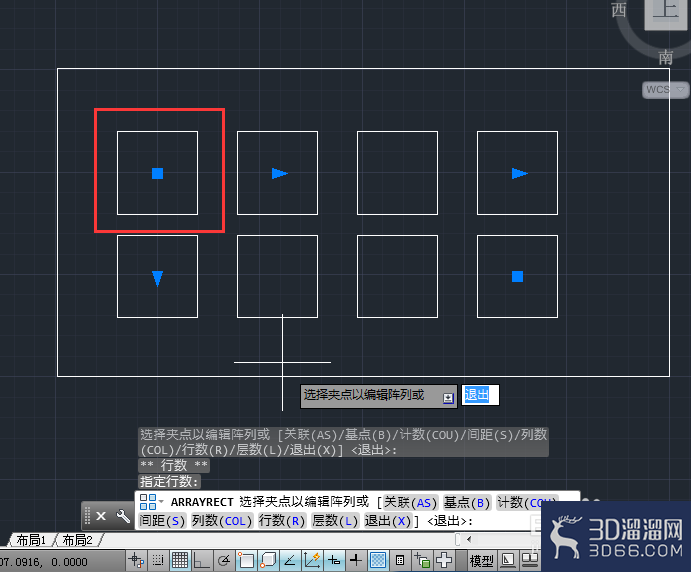

2、然后根据命令行提示，输入行数、列数以及间距值, 按回车键即可完矩形阵列操作。

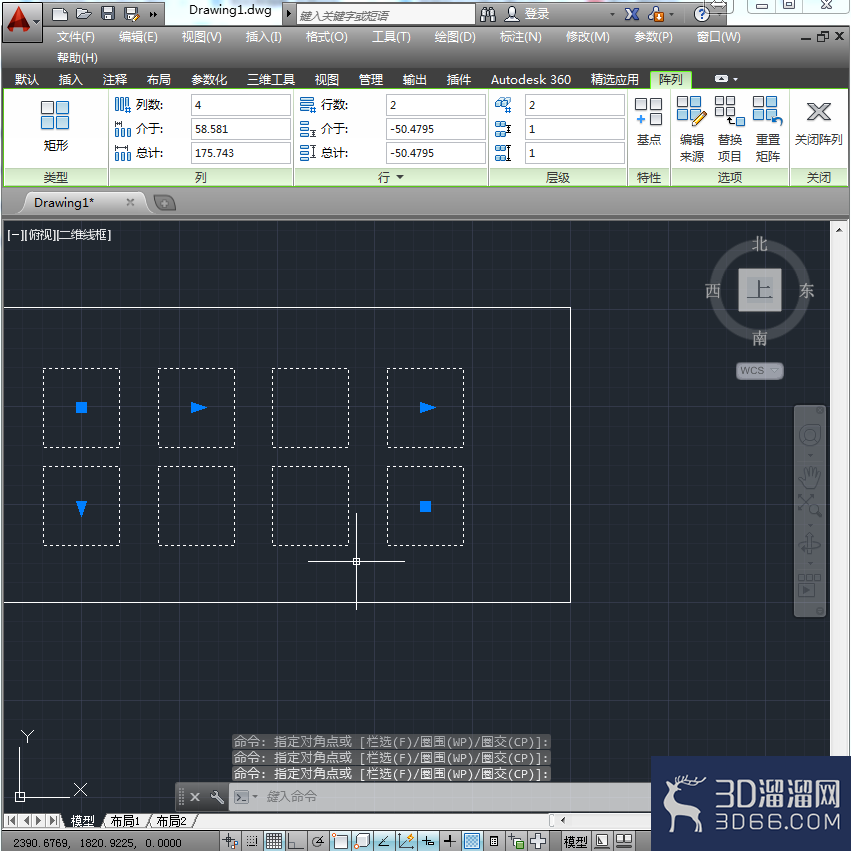

3、当执行阵列命令后，在功能区打开“阵列”面板，在面板中用户可以对阵列后的图形编辑修改。

2.环形阵列

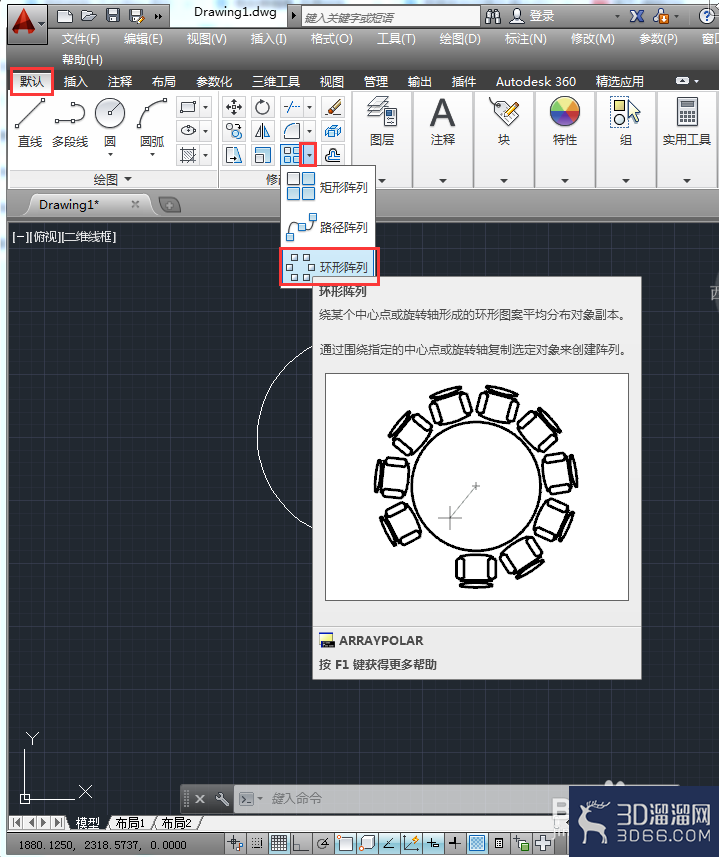

1、环形阵列是指阵列后的图形呈环形。使用环形阵列时也需要设定有关参数，其中包括中心点、方法、项目总数和填充角度。与矩形阵列相比，环形阵列创建出的阵列效果更灵活。执行【默认】>【修改】>【环形阵列】命令。

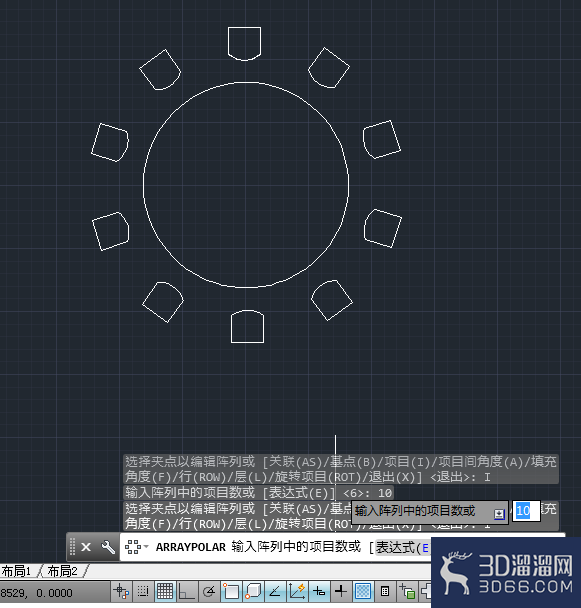

2、然后根据命令行提示，指定阵列中心，输入阵列数目值即可。

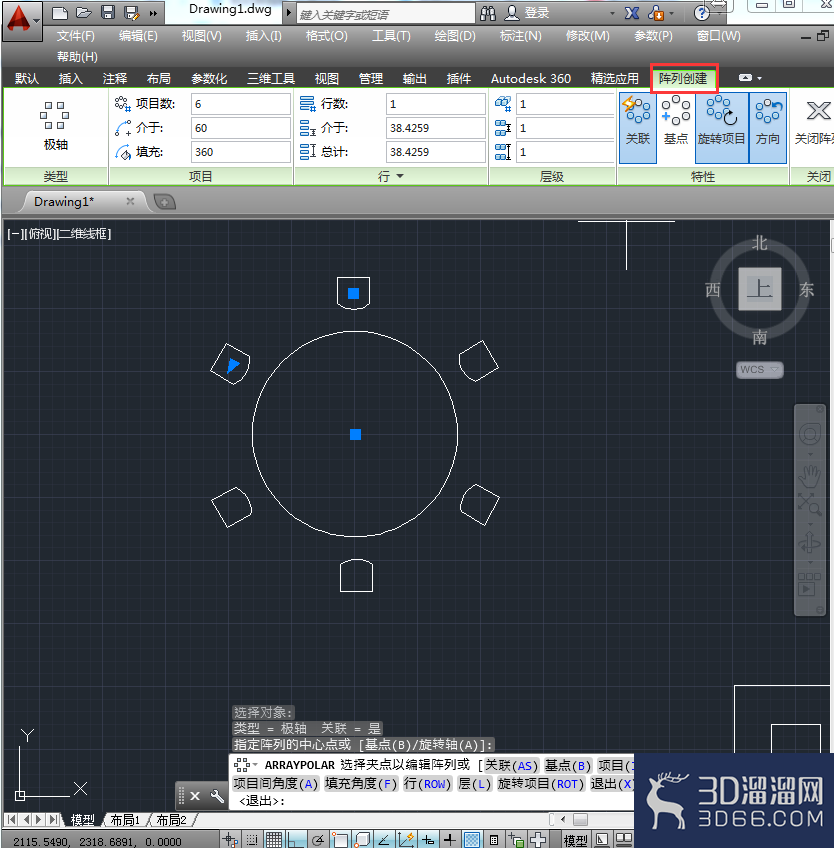

3、环形阵列时，选中阵列的图形，会打开【创建阵列】面板，在面板中可对阵列后的图形进行编辑。

3.路径阵列

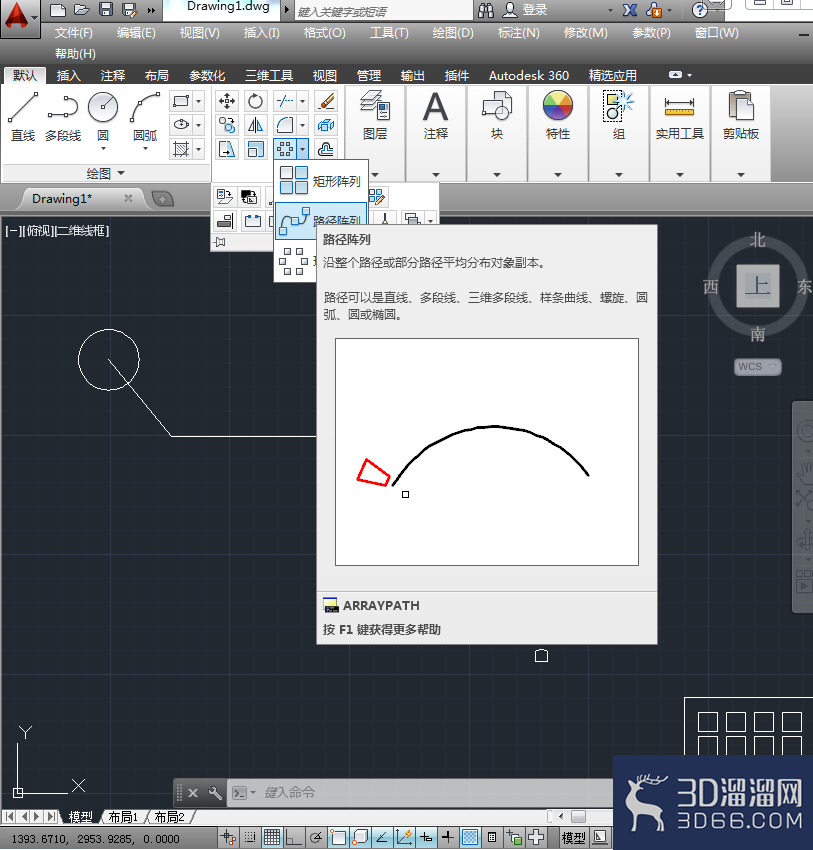

1、和上面也差不多，就在根据所指定的路径进行阵列。执行【默认】>【修改】>【路径阵列】命令。

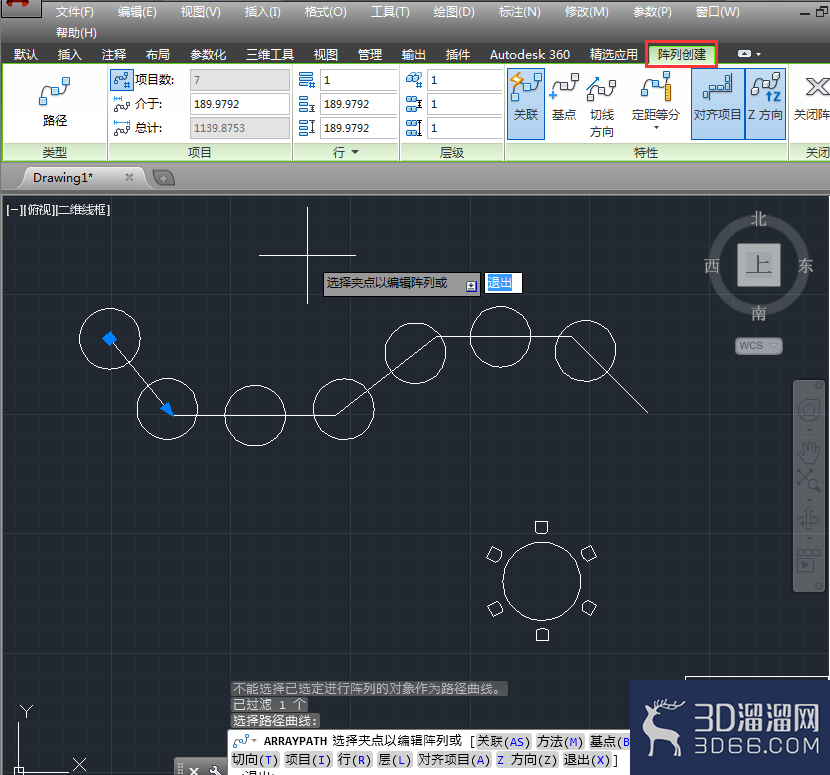

2、根据提示，选择阵列图形对象，然后选中所需阵列的路径曲线，并输入阵列数目即可。
