CAD坐标标注有负数怎么办？

CAD坐标标注有负数的解决办法：

首先CAD坐标标注数值的正负是根据原点位置以及图纸在坐标系的哪个象限来决定的。正常来说，CAD初始设置是将绘图区的坐标系设置为原点（如下图所示）。若绘制的图纸只是在XY轴夹角内，则CAD坐标标注都为正，其他同理。

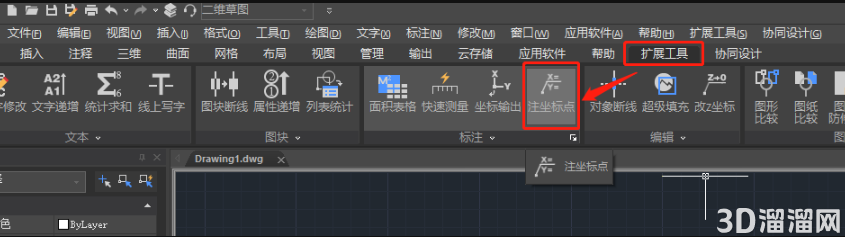

打开CAD软件后，在工具区依次点击【扩展工具】—【注坐标点】。如下图所示：

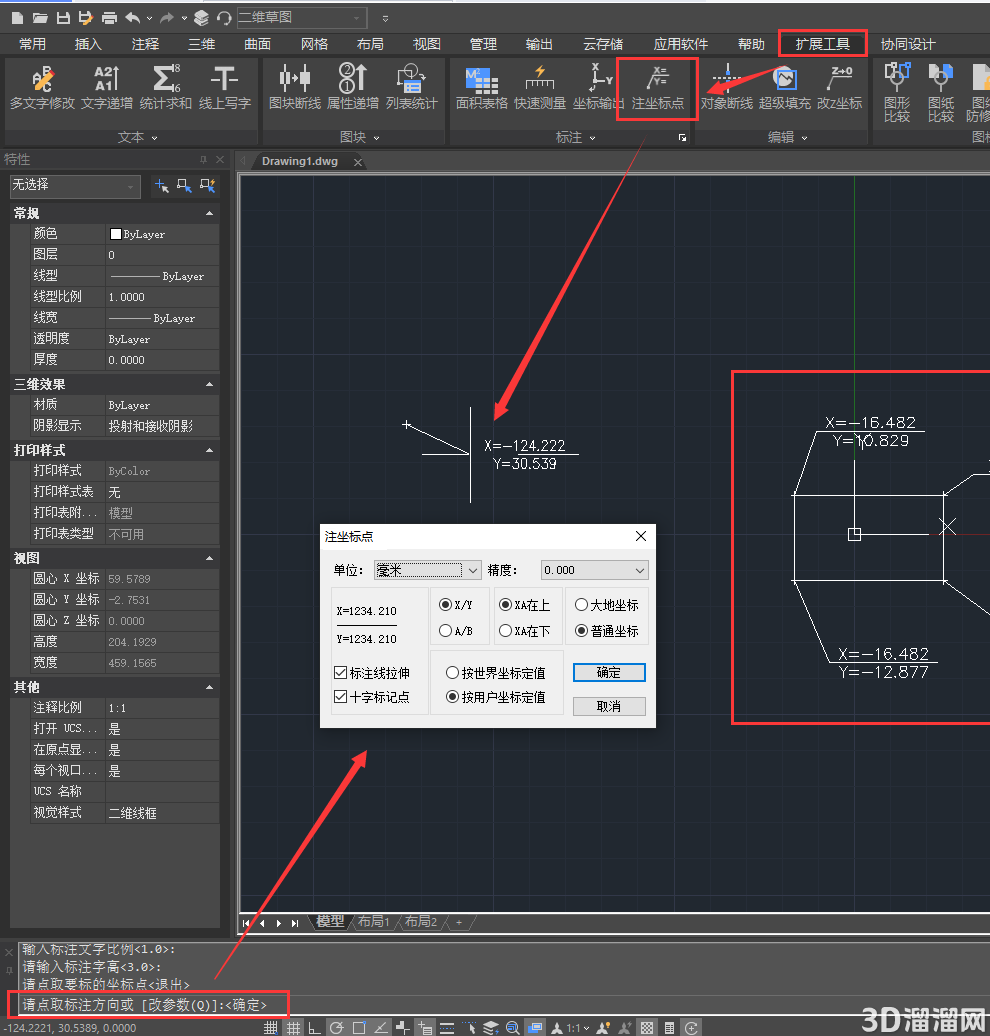

然后根据命令行提示输入标注文字比例和标注字高后，在绘图区域点取要标的坐标点，此时命令行会提示点取标注方向或或改参数Q，直接按回车键，即可调出【注坐标点】对话框，其中可以对单位、精度、大地坐标系和普通坐标系等参数进行设置，通过参数设置对CAD坐标样式进行设置，红色框选区域为绘制图形及标注坐标，根据此图形可以明确在哪一个象限标注会产生正值或者负值。如下图所示：
