普通CAD填充图案为什么会显示成SOLID填充？

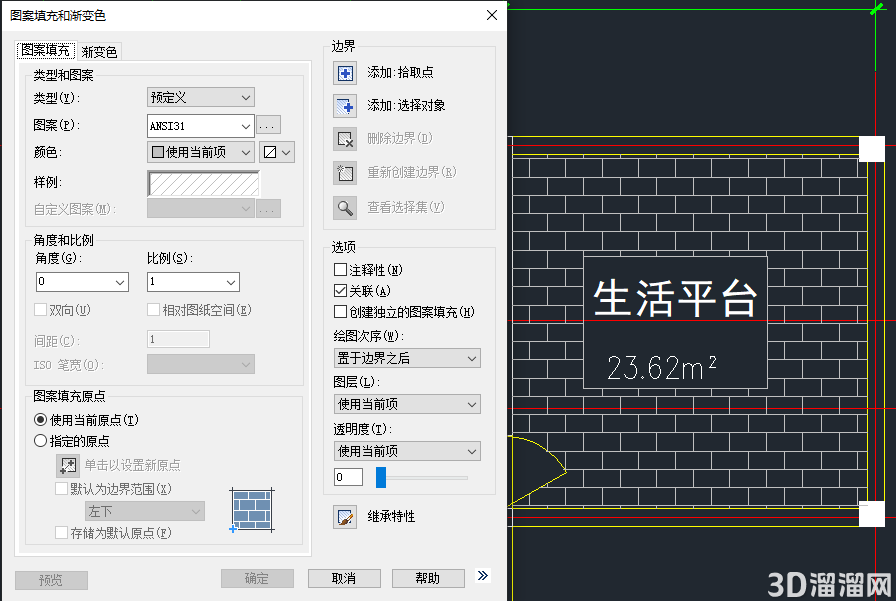

在CAD绘图过程中，为什么用普通CAD填充图案后，填充完却显示成了SOLID填充呢？下面和小溜一起来了解一下CAD软件中普通CAD填充图案却显示成SOLID填充的原因吧！

原因一：CAD填充区域面积过小或CAD填充图案比例过大

当CAD填充区域过小时，CAD填充图案单元尺寸或比例比较大会导致填充没有任何线位于区域内。如果在CAD绘图时创建了这样的填充而不去调整比例就直接将其当作SOLID填充的话，图纸保存后再打开，CAD填充在不同版本软件中显示出来会有不同的问题，所以千万要注意！

原因二：CAD填充区域过大或CAD填充区域比例过小

当CAD填充比较密时，虽然看上去像SOLID填充，但放大后仍可以看到填充线；如果一个填充的填充单元数达到一个极限值的时候，也会显示为SOLID填充，这是由变量HPMAXLINES控制的，可以根据自身需求修改这个变量值。

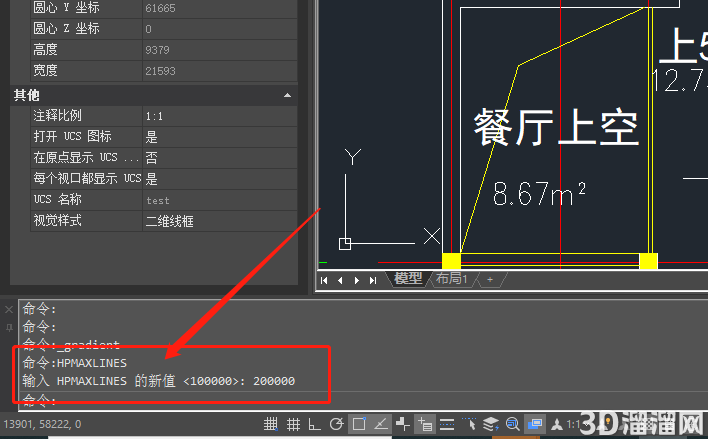

变量HPMAXLINES的默认值为：1000000，也就是说当一个CAD填充中填充线的数量超过1000000时，填充就会显示为SOLID填充。如果有特殊需求也可以将变量HPMAXLINES的值调整的大一些，比如2000000。如下图所示：

注意：变量HPMAXLIENS的最小值可以设置为100；最大值可以设置为：10000000。
