CAD打断于点操作方法

相信很多设计师对CAD打断命令（BR）都很熟悉，可是对于CAD打断于点功能知之甚少。这两个功能之间有什么区别呢？

1、CAD打断于点

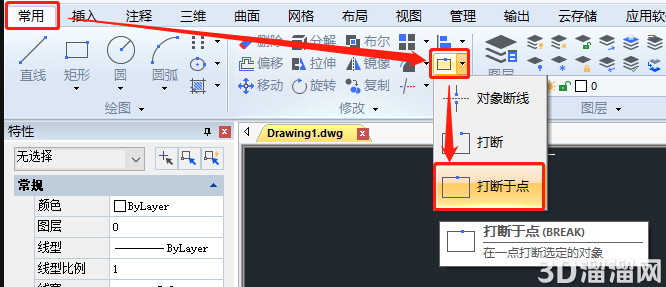

CAD中打断于点功能主要用于在某一点打断选定对象，打断之处没有间隙。没有快捷键需要在工具区中调用，位置：【常用】选项卡—【修改】组—【打断于点】命令。

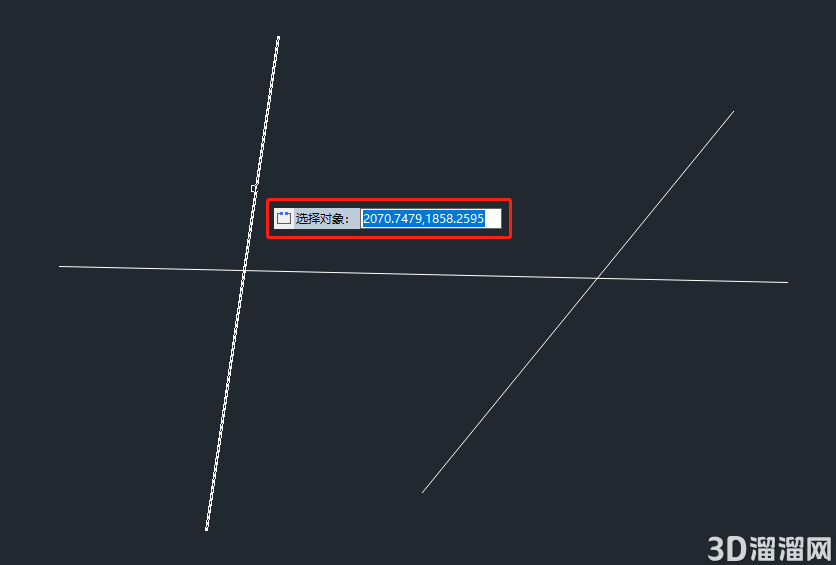

执行命令后，根据提示在图纸中选择需要打断的对象。

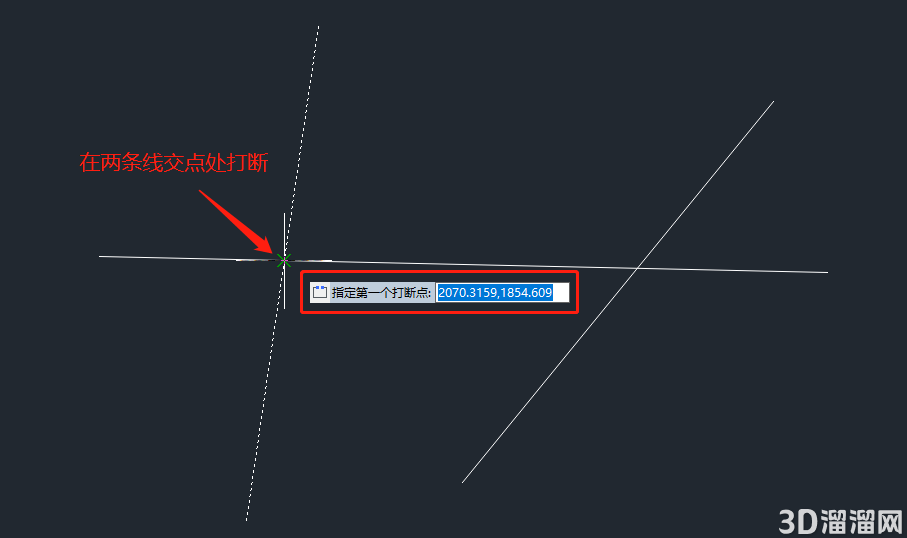

在图纸中指定打断点，在两条线段的交点处将其打断。

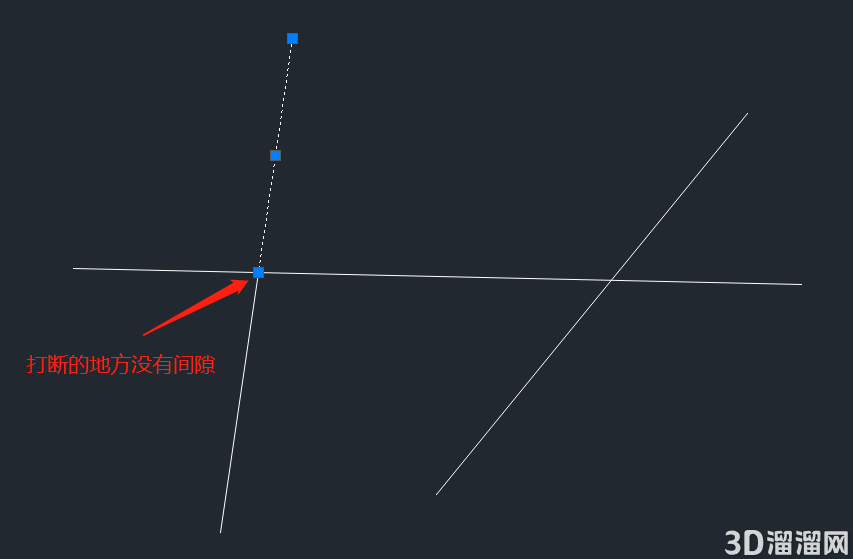

最后再看刚刚的线段已经在交点处被打断，且打断的地方没有间隙。

2、CAD打断命令

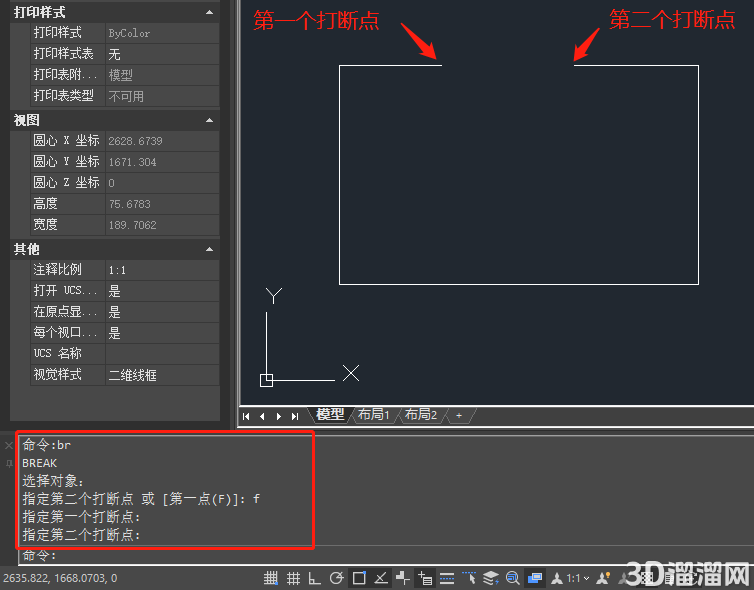

CAD中打断命令：BREAK，快捷键：BR，其主要功能是在两点之间打断选定对象。在CAD中输入BR命令后，根据命令行提示指定打断点，效果图如下所示，可以看到两个打断点之间存在间隙的。

不过如果在指定打断点时选取的两个点在同一位置，可将对象切开，但不删除某个部分，即可实现CAD打断于点功能。

看到这里相信大家对CAD打断于点和CAD打断这两个功能之间的区别也有所了解了，其实CAD打断命令也是可以实现打断于点功能的，CAD打断于点只是打断功能中的一个小功能点。如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
