CAD比例因子设置步骤

CAD绘图过程中，如果想要将图纸中的CAD比例尺（比例尺=图上距离/实际距离）调整为【1:2】，该怎么操作呢？CAD比例尺怎么设置？本文小溜就来给大家介绍一下CAD软件中设置CAD比例因子的具体操作步骤吧！

CAD比例因子设置步骤：

如上图所示，矩形的长宽分别为：100，50，如果想要将其比例尺调整为【1:2】，即矩形的长宽显示为：200，100，那便需要设置测量单位比例。具体操作步骤如下：

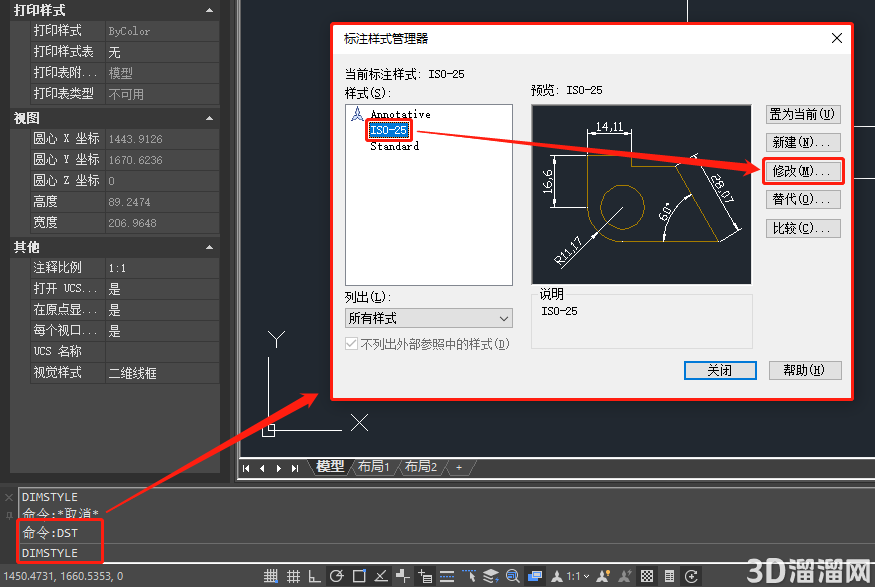

在CAD软件中打开图纸文件后，输入命令快捷键：DST，点击回车键确认，即可调出【标注样式管理器】对话框，在其样式列表中选择需要修改的样式名后点击【修改(M)…】按钮。如下图所示：

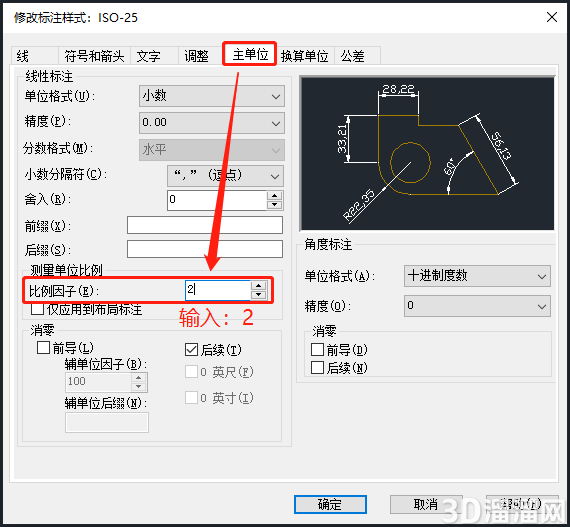

执行命令后即可调出的【修改标注样式：IOS-25】对话框，将其切换至【主单位】选项卡后，在【测量单位比例】组中将【比例因子(E)…】修改为2。如下图所示：

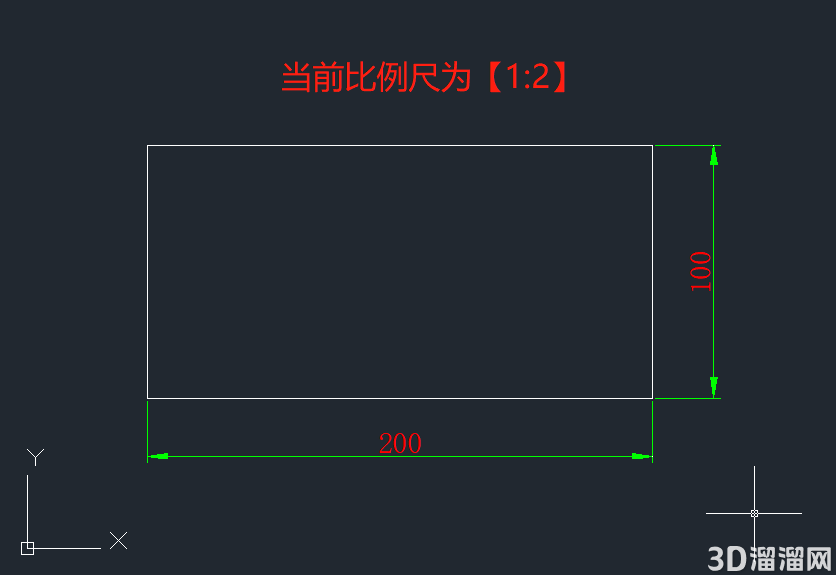

设置完成后，点击【确定】按钮，软件会自动跳转回【标注样式管理器】对话框，点击【关闭】按钮，即可将CAD比例尺调整为【1:2】。如下图所示，图纸中矩形的长和宽显示为：200,100。

好啦，以上就是小溜为大家分享的关于“CAD比例因子设置步骤”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
