CAD等分线段的点看不到怎么办？

在CAD绘图过程中，偶尔会需要将图纸中的某条线段等分，但CAD等分线段后却不显示等分点，这是什么情况呢？接下来的CAD教程就和小溜一起来了解一下CAD软件中CAD等分线段的点看不到的解决办法吧！

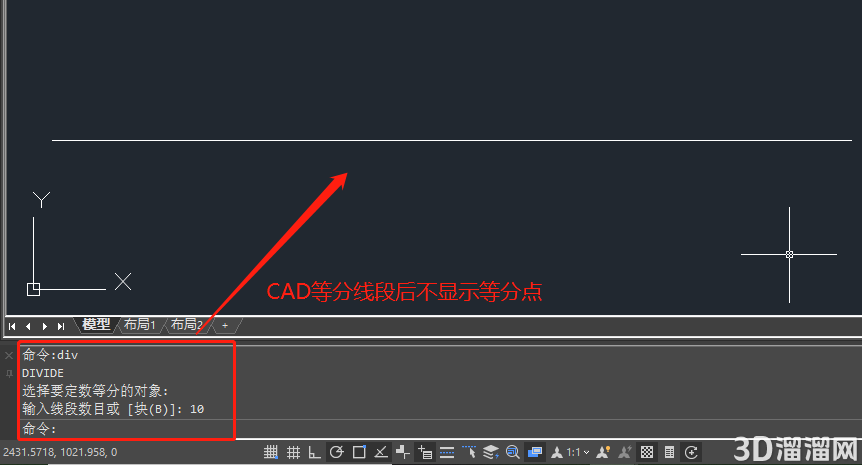

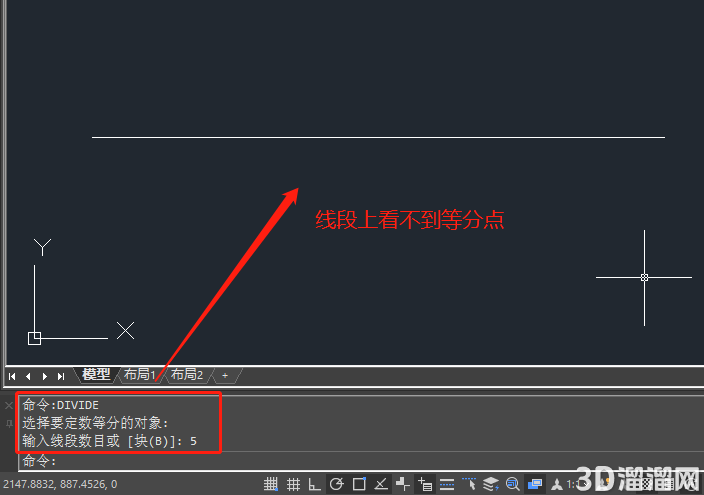

如下图所示，CAD等分线段后线段上并没有显示等分点。

CAD等分线段的点不显示原因：

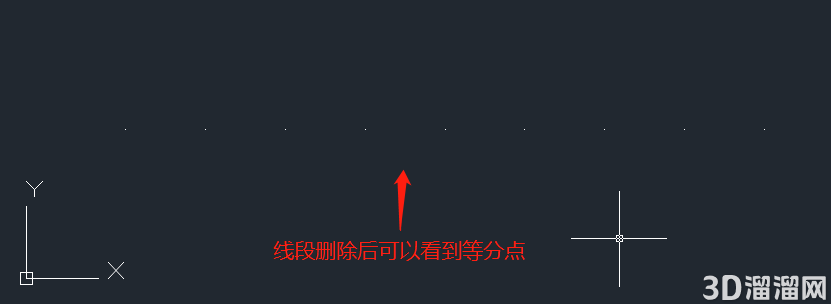

但其实线段上是有等分点的，可以将等分的线段删除便可以看到其等分点了，只是等分点太小与线段融为一体了，只需要调整等分点样式即可显示出来。

CAD等分点样式设置步骤：

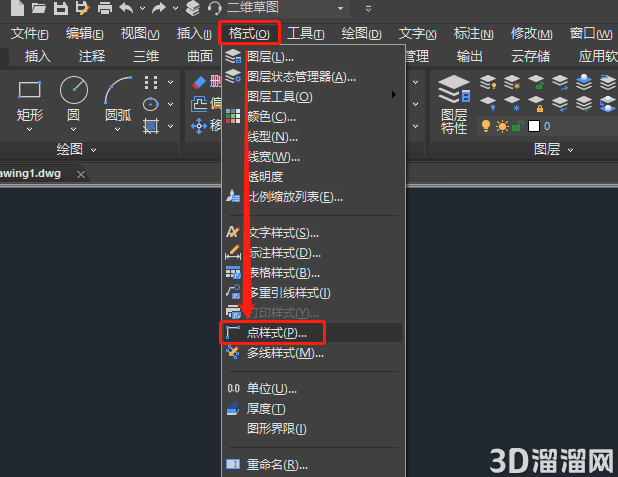

1、用CAD软件打开图纸文件后，在菜单栏中依次点击【格式】—【点样式(P)…】。如下图所示：

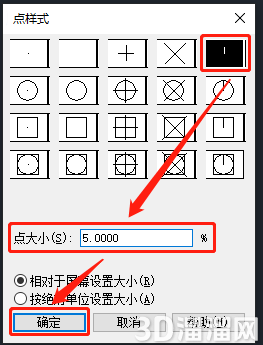

2、执行命令后便可调出【点样式】对话框，在其中选择合适的点样式，并设置点大小后点击【确定】按钮。如下图所示：

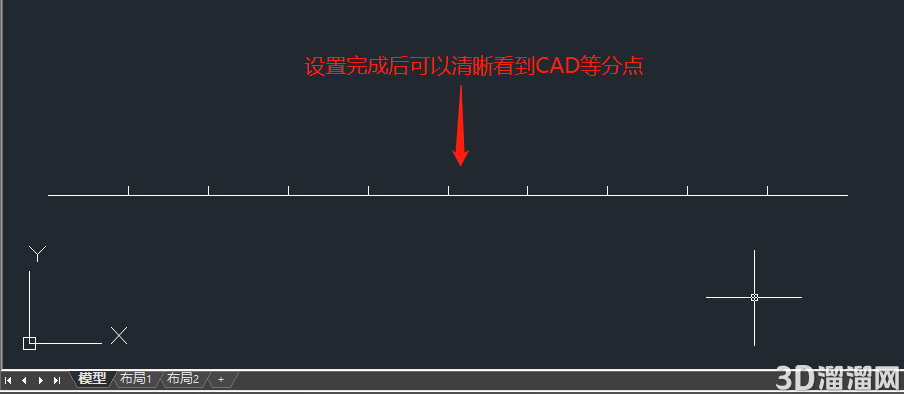

3、设置完成后即可清晰看到线段的等分点。如下图所示：

今天给大家分享的“CAD等分线段的点看不到怎么办”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
