CAD画矩形快捷命令是什么？

CAD软件中CAD画矩形快捷命令是：REC（全称：RECTANG）。

CAD画矩形步骤：

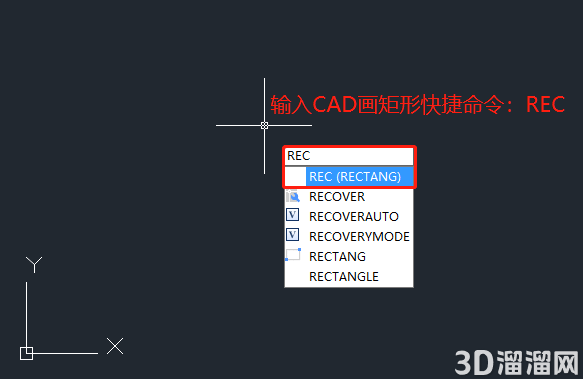

1、启动CAD软件，输入CAD画矩形快捷命令：REC，点击回车键。

2、根据命令行提示指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)/倾斜(O)]。

（1）倒角(C)。为矩形对象设置倒角距离。

（2）标高(E)。为矩形指定标高。

（3）圆角(F)。为矩形指定圆角距离。

（4）厚度(T)。为矩形指定厚度。

（5）宽度(W)。指定组成矩形的多段线的宽度。

（6）倾斜(O)。为矩形指定钦写角度。

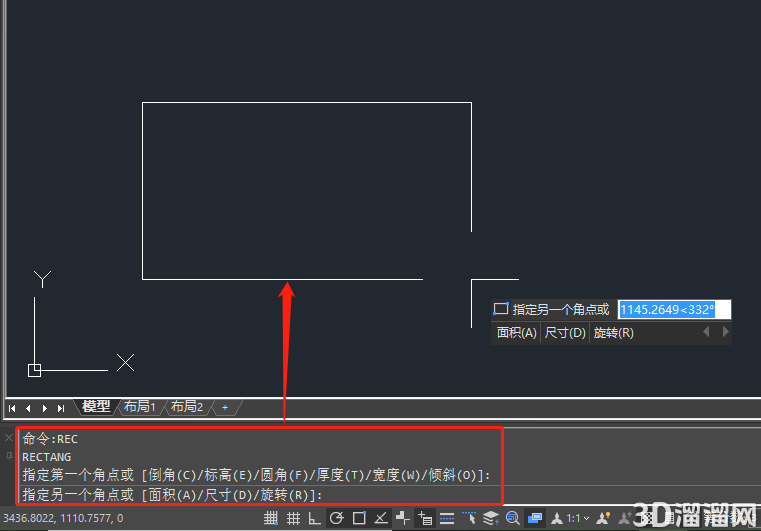

3、完成相关设置后，指定第一个角点，指定另一个角点，通过指定矩形的两个对角点来绘制矩形。如下图所示：

好啦，以上就是小溜为大家分享的关于“CAD画矩形快捷命令是什么”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
