CAD延伸命令快捷键是什么怎么用？

CAD延伸命令：EXTEND，快捷键：EX。其与修剪命令（TRIM）的操作和命令分支是相同的，两者可以通过SHIFT键相互切换，在使用CAD延伸命令时按住SHIFT键就可以切换成修剪命令，反之亦然。

CAD延伸命令使用步骤：

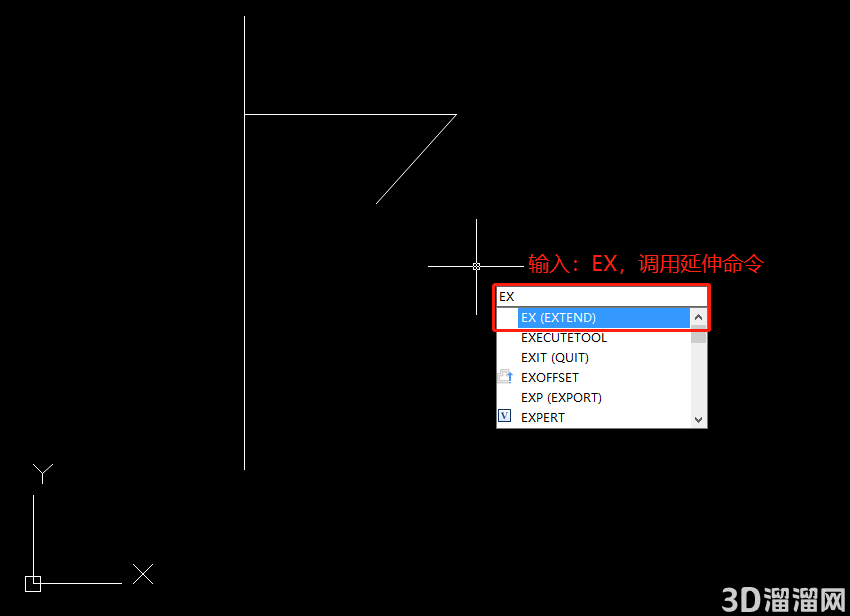

启动CAD软件后，输入CAD延伸命令快捷键：EX，点击回车键确认。

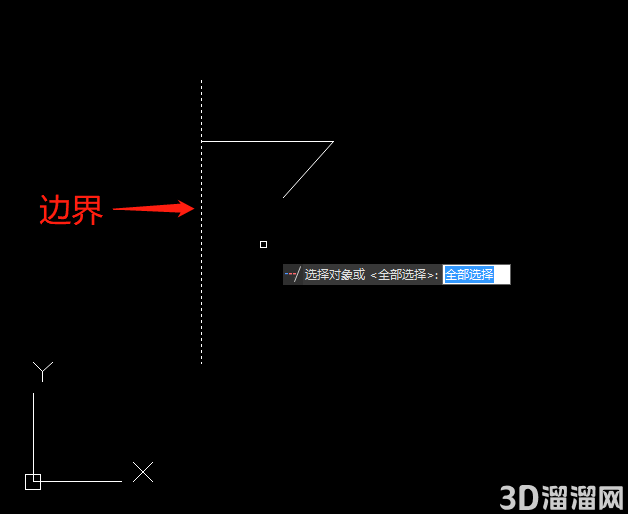

根据命令行提示，在图纸中选择对象，此次选择的对象将会作为边界。如下图所示：

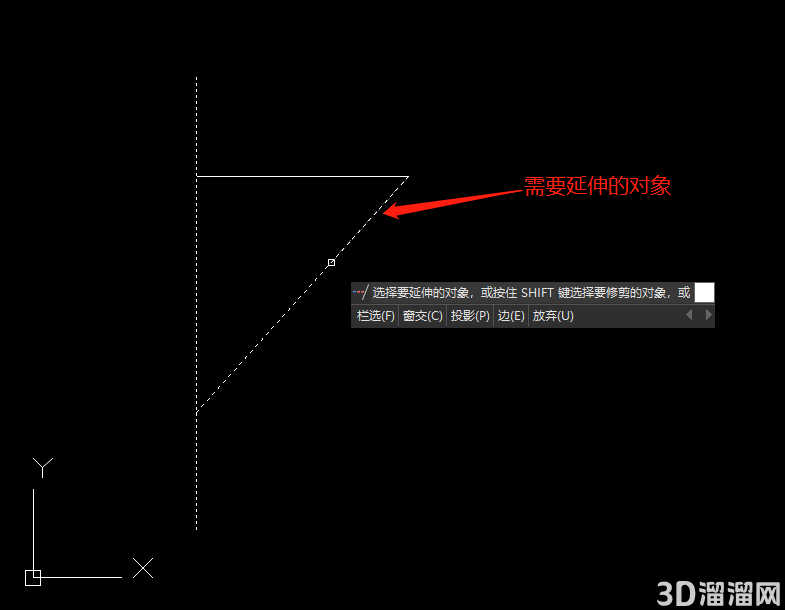

确定好边界后点击回车键确认，根据命令行提示在图纸中点选需要被延伸的对象，确定后即可完成延伸。如下图所示：

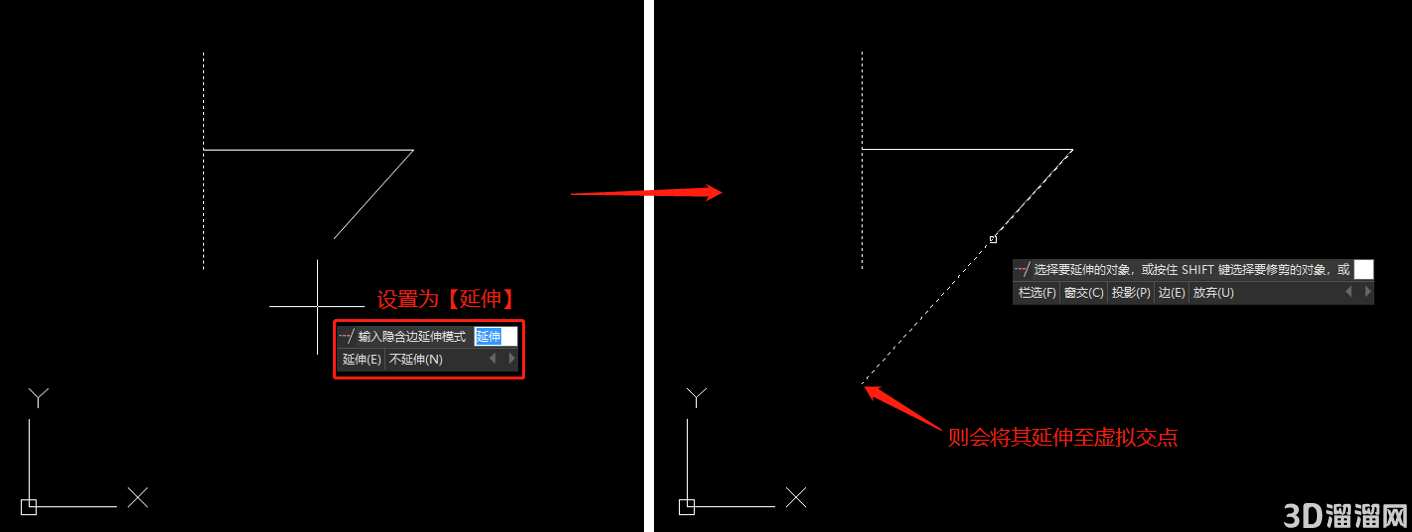

如果要延伸的对象和边界对象没有实际交点，可以在命令行提示选择要延伸的对象时，输入：E，选择将其延伸到虚拟交点还是不延伸。如果选择【延伸】则可以将其延伸至虚拟交点，反之则不可延伸。
