CAD多重插入块加密的图纸怎么分解？

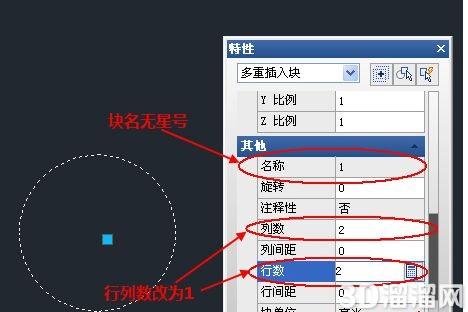

打开属性框（CTRL+1），如果多重插入块的块名前没有星号(*)，就说明这是一个普通块的多重插入块，这种情况就比较好办了，处理的方法有很多种。

先在属性框中看一下并记住此图块的名称，然后直接将此图块删除，重新用I(插入)命令插入一个此图块，直接将插入的图块炸开即可。

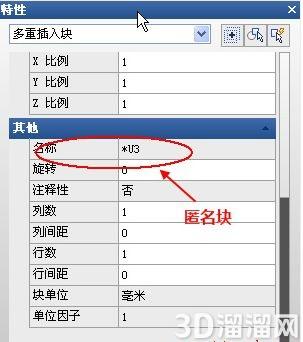

假设在属性框中看到图块的名称带星号(*)，那这种图块通常是用程序生成的匿名块，这种图块无法再插入，即使将行列数改成1，也是无法炸开的，如下图所示。

遇到这种情况怎么办呢？方法有两种。

方法1：将图形输出成矢量格式的其他图形，然后再导入，例如打印成PLT，再导入PLT文件，或者输出成WMF（WMFOUT），再输入成WMF文件(WMFIN)，然后炸开。

这种方式虽然适用于各种情况的图形，但由于这些文件格式支持的图形类型比较少，因此标注、文字等图形都会被打散，会给后面的编辑带来很多麻烦，显然不是大家希望使用的方法。

方法2：用插件，网上有专门对付这种图块的插件，叫做LOCKDWG.VLX，使用方法如下：

1、输入AP命令，打开加载对话框，加载lockdwg.vlx。

2、输入unlockdwg命令，回车，会确认是否已备份文件，输入Y后回车，你的图纸就会被炸开了。
