CAD线宽调整技巧

分类：CAD图纸作者：小溜时间：2024-03-13 15:27:22

导语：在CAD绘图过程中，线条的粗细是影响图形视觉效果的重要因素。为了满足不同的绘图需求，我们常常需要对线条进行加粗处理。那么，CAD线宽怎么调呢？接下来，小溜将为大家分享两种实用的CAD线宽设置方法，让你的线条粗细得当，提升整体美感。

CAD线宽调整方法一：在特性栏设置线宽

1、启动CAD软件，并打开需要调整线宽的图纸。

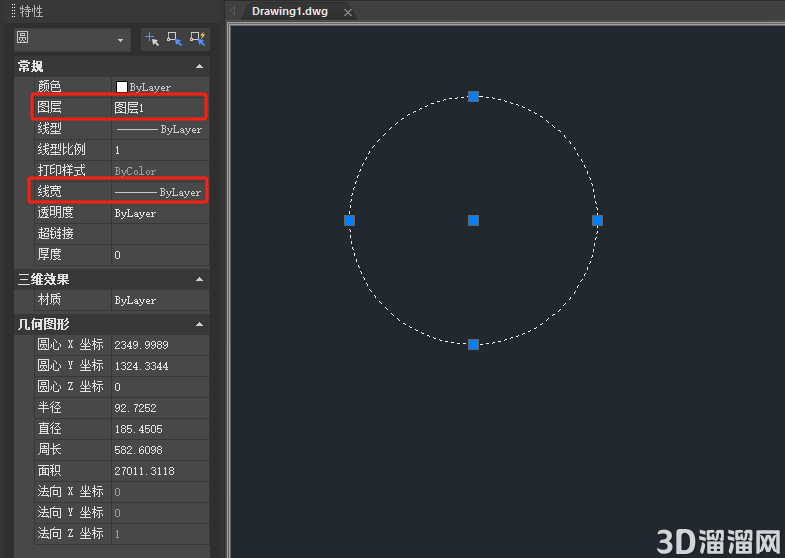

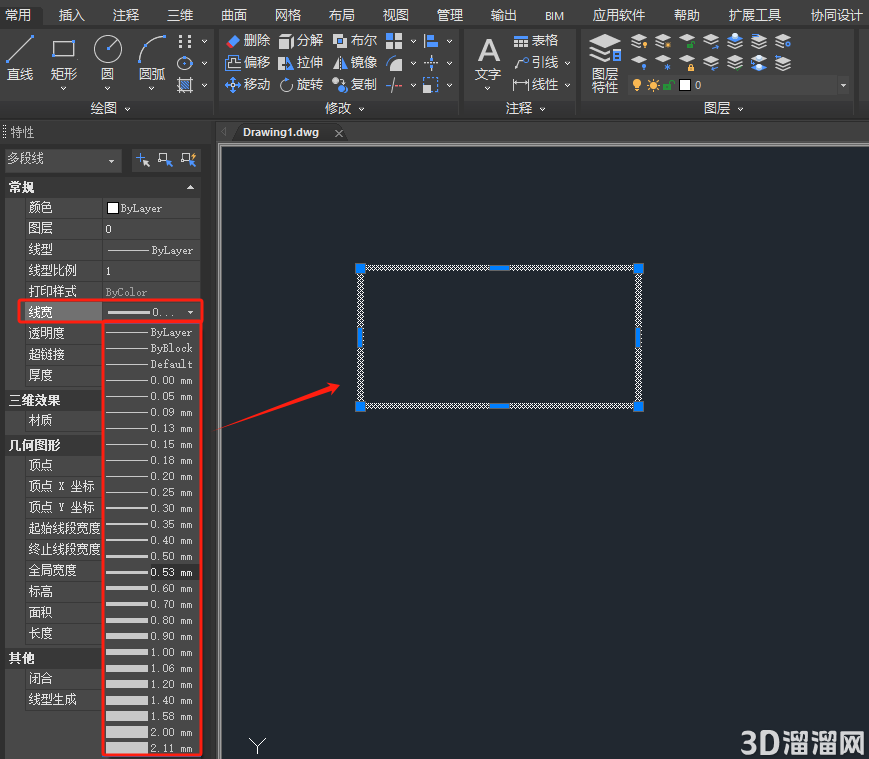

2、选中需要调整的图形后，在左侧特性栏中点击【线宽】后的下拉框，在弹出的下拉菜单中选择需要的线宽即可。如下图所示：

CAD线宽调整技巧

CAD线宽调整方法二：通过图层线宽来设置

1、首先确定需要调整线宽的图形所在图层，然后将线宽设置为【ByLayer】。

CAD线宽调整技巧

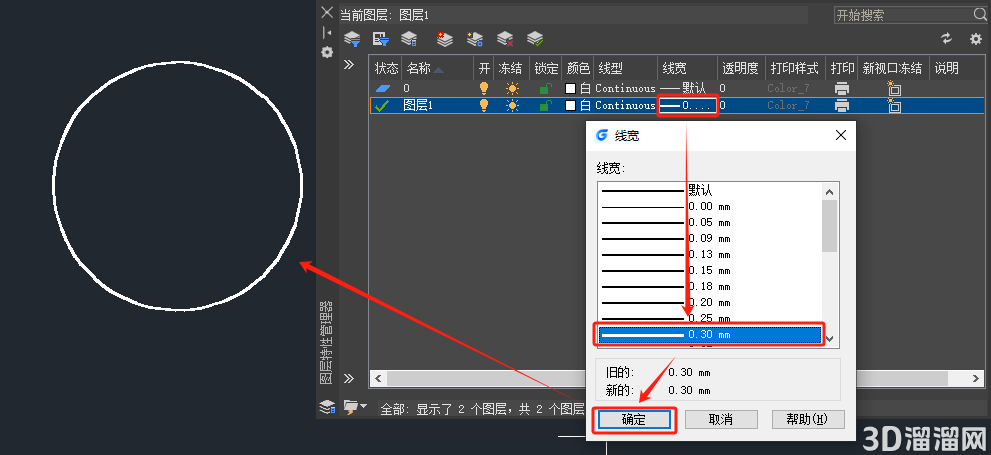

2、设置完成后，调用命令快捷键【LA】，打开【图层管理器】对话框，调整图形所在图层的线宽即可。

CAD线宽调整技巧

本文小溜给大家分享了在CAD软件中调整CAD线宽的两种常见方式，希望对大家有所帮助。如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
