怎么设置CAD标注自动避让？

CAD标注自动避让的设置步骤：

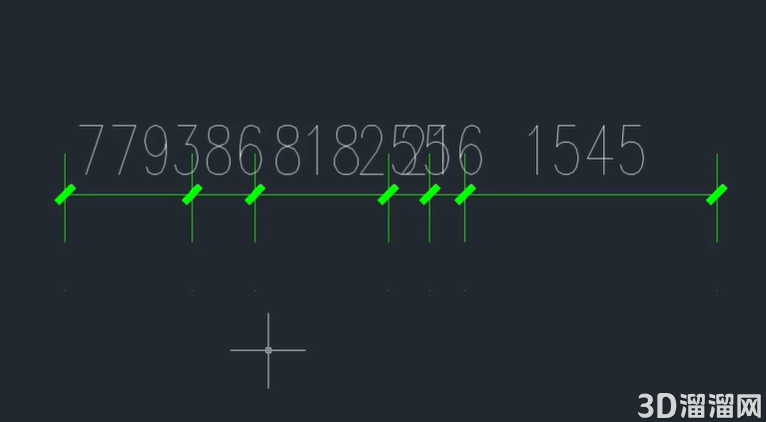

1、在CAD建筑软件中打开需要编辑的图纸文件，可以看到图纸中的CAD标注杂乱无章地堆叠在一起，无法看出真实准确的尺寸标注。

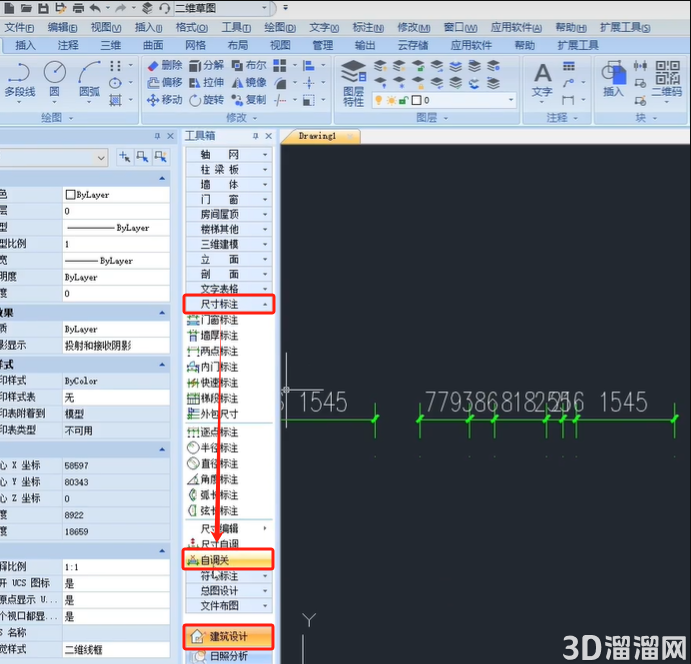

2、在【建筑】工具箱中点击【建筑设计】—【尺寸标注】—【自调关】。

3、点击自调关功能则会进行变换，变换为【自动上调】、【自动下调】。

（1）自动上调

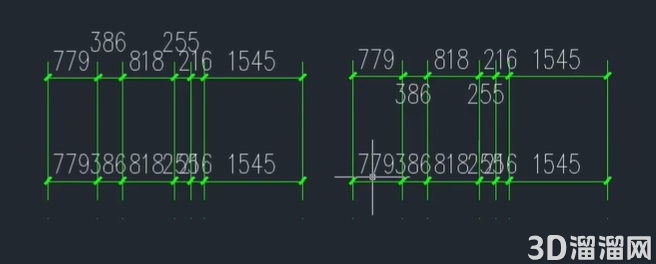

当选择【自动下调】后，原堆叠的标注内容均上调，不遮挡尺寸线及其他尺寸。

（2）自动下调

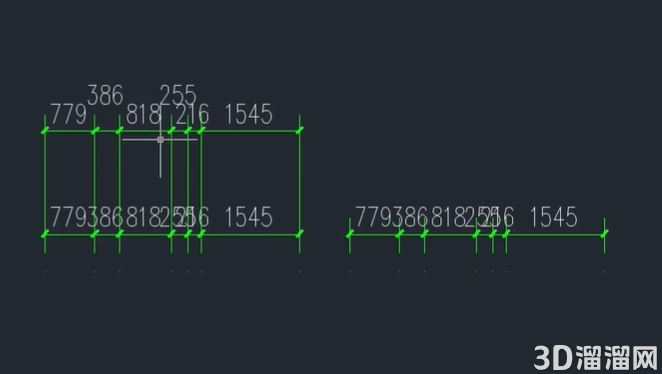

当选择【自动下调】后，与【自动上调】机制一致，但标注数值均下调，不遮挡尺寸线及其他尺寸。

4、需要注意的是此功能的应用仅适用于已设置了【自动上/下调】后，再进行CAD标注方可调整。那么，已经标注完成后的CAD标注重叠该如何处理呢？

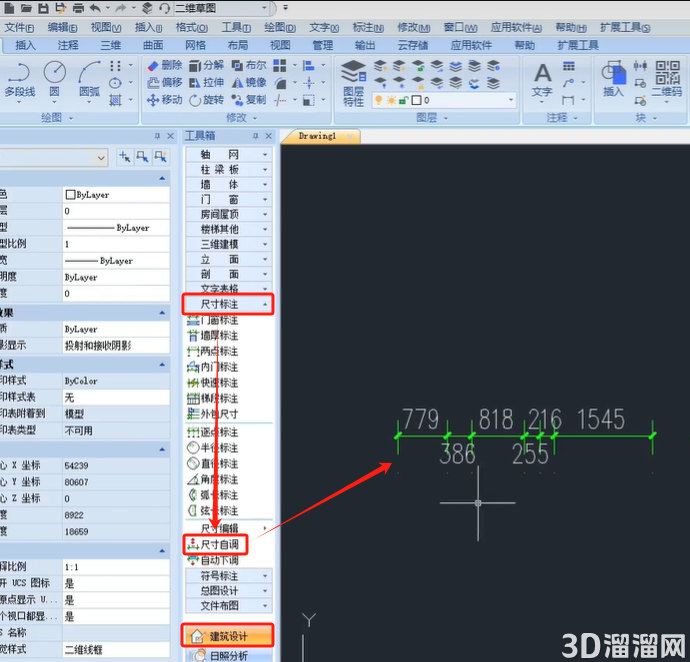

在【建筑】工具箱中点击【建筑设计】—【尺寸标注】—【尺寸自调】，然后在图纸中选择需要修改的标注，确定后尺寸则会自动调整。如下图所示：

给大家分享的“怎么设置CAD标注自动避让”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
