AutoCAD尺寸标注：线性、对齐式、怎么用？

标注在CAD（电脑辅助设计）领域中扮演着至关重要的角色，它能将设计意念转化为实际制品的桥樑。

标注通常是指在CAD图纸上添加信息的功能，以解释和说明各种元素，使使用者更容易理解图面的内容。

在标注的众多功能中，文字、尺寸、符号、标籤、表格是常见的类别，而尺寸标注则是其中最为常见和重要的一环。

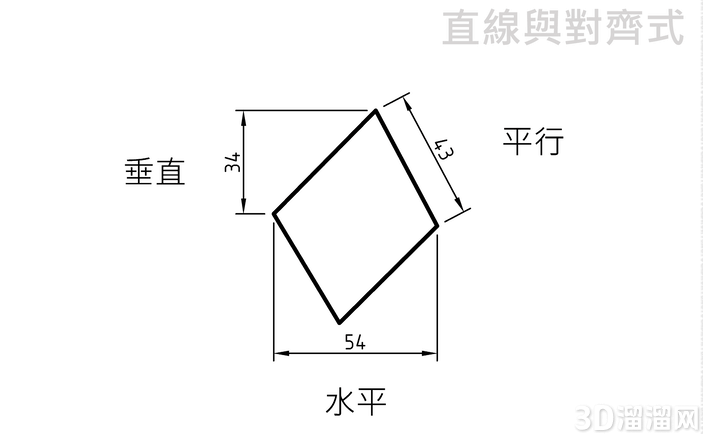

尺寸标注主要用于标示和测量物体的长度、角度、半径和直径等信息，在尺寸标注中，线性标注和对齐式标注是两个基本且常用的功能，但它们的正确使用却常让人感到困惑。

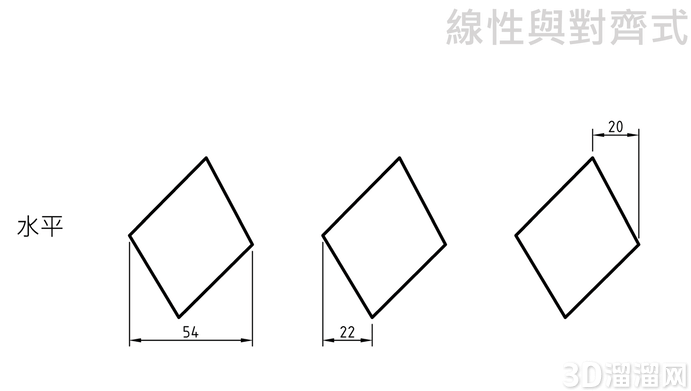

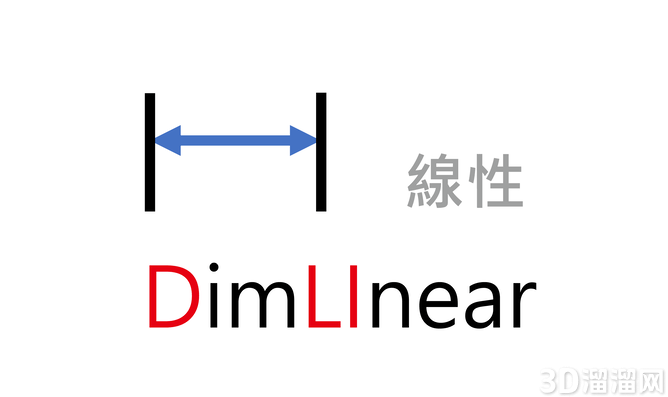

线性标注通常用于标示物体的宽度和高度，原则上以水平和垂直方向为主，这意味着当我们需要标示物体的宽度时，应使用水平方向的线性标注。

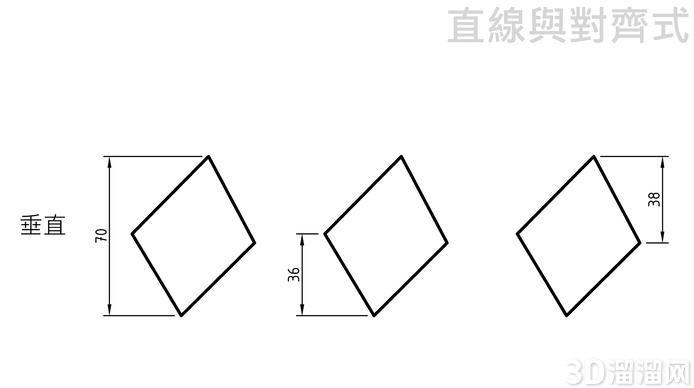

而在标示高度时，则应使用垂直方向的线性标注，这样的原则确保了标注的直观性和易读性，使得使用者能够迅速理解图纸上物体的尺寸。

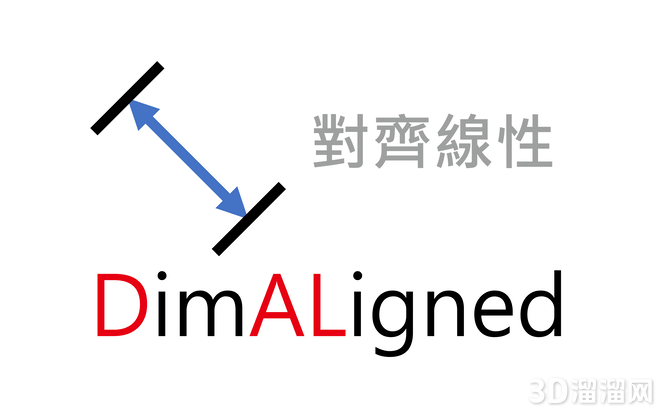

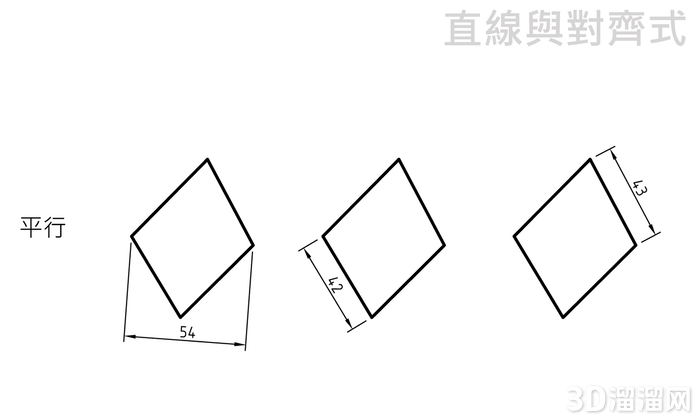

对齐式标注则主要用于测量距离，确保标注线与物体呈现平行，这有助于确定物体之间的相对位置和距离，提高了标注的精确性。

在使用对齐式标注时，需要将标注线与所测量的物体保持平行，这是确保标注正确性的基本原则。

在实际应用中，选择使用线性标注还是对齐式标注可能会成为一个挑战。在这种情况下，我们应仔细考虑物体的形状和特性，以确定使用哪种标注方式更为合适，这种理解和选择的过程需要技术人员有丰富的实践经验和对图学的深刻理解。

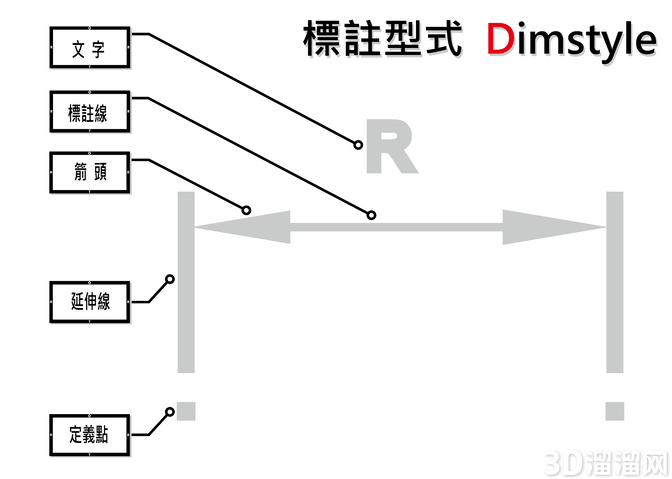

除了基本的标注功能外，标注还可以根据特定的设计和制图需求进行调整和编辑样式。这包括修改文字的样式、更改标注的位置以及调整箭头和标线的外观。通过这些调整，我们可以使标注更符合特定的设计标準和视觉需求，提高图纸的专业性和美观度。

总体而言，CAD图纸的标注是确保设计和制造准确性的重要步骤，深入了解不同类型的尺寸标注，并根据实际需求进行选择和调整，将有助于提高CAD设计的效率和精确性。这需要技术人员具备全面的知识和灵活的应变能力，以应对不同形状和複杂度的设计要求，透过合理的标注，CAD图纸能够更清晰地传达设计意图，使整个设计过程更加顺畅。
