cad里如何测量多段距离？

在CAD（计算机辅助设计）软件中，测量多段距离是绘图和设计过程中常见的需求。无论是为了验证图纸的准确性，还是为了计算材料或成本，精确测量多段距离都至关重要。本文将详细介绍CAD中测量多段距离的几种常用方法，并提供一些实用的技巧，以帮助用户更高效地完成测量任务。

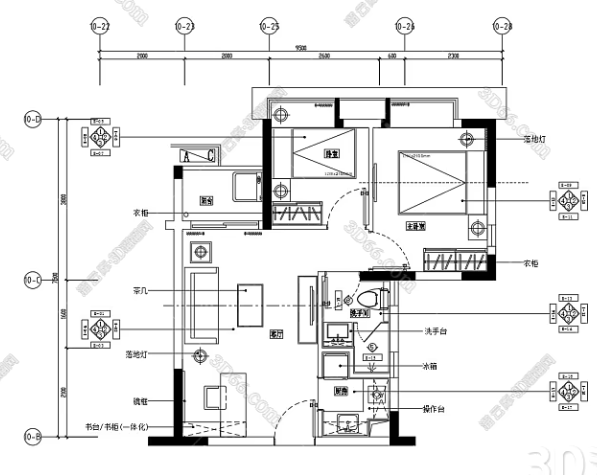

一、使用距离查询（DI）命令

启动命令：

在CAD命令行中输入“DI”或“DIST”命令，然后按回车键。

选择测量点：

根据命令行提示，捕捉并确定第一点。

输入“M”并按回车键，以选择多个点进行连续测量。

连续测量：

依次捕捉需要测量的连续线段的端点。

在选择完最后一个点后，按回车键结束测量。

CAD将自动计算并显示每一段线段的长度以及总长度。

选项与功能：

在测量过程中，可以使用“圆弧（A）”选项来测量圆弧的长度。

“闭合（C）”选项可用于测量封闭区域的周长。

“长度（L）”选项允许在原有长度基础上再增加一个长度。

“总计（T）”选项用于显示当前测量的总长度。

二、使用多段线（PL）与属性查询

创建多段线：

使用“PL”命令或“多段线（Polyline）”工具绘制一条包含多个线段的多段线。

选择多段线：

在CAD绘图区域中选择已创建的多段线。

查询属性：

在命令行中输入“PROPERTIES”或右键点击多段线并选择“属性”选项。

在弹出的属性窗口中，找到并查看“几何”或“长度”字段，以获取多段线的总长度。

三、使用MEASUREGEOM命令（以浩辰CAD为例）

启动命令：

在CAD命令行中输入“MEASUREGEOM”命令，然后按回车键。

选择对象：

根据系统提示，在图纸中通过单选或框选的方式选择需要测量的直线、多段线、圆弧等对象。

查看结果：

在命令行或弹出的对话框中，将显示当前选择对象的长度、总长度等信息。

四、使用CAD编辑软件的测量工具（以风云CAD编辑器为例）

打开软件并导入图纸：

启动风云CAD编辑器软件，并导入需要测量的CAD图纸。

选择测量工具：

在菜单栏中选择“测量”或相关工具选项，进入测量工具界面。

测量多线段长度：

选择“多线段长度”测量功能，并点击需要测量的多线段。

软件将自动计算并显示所选多线段的长度，以及每个线段的长度（如需要）。

设置与显示：

用户可以选择是否显示详细的测量数据，如每个线段的长度、总长度等。

软件还支持多种单位切换，方便用户根据实际需求选择合适的单位进行显示。

五、技巧与注意事项

捕捉功能：

充分利用CAD的捕捉功能（如端点捕捉、中点捕捉等），以提高测量的准确性。

单位设置：

在进行测量之前，确保已正确设置单位（如毫米、英寸等），以避免因单位不一致而导致的误差。

保存测量结果：

可以将测量结果保存为文本文件或截图，以便后续分析和使用。

软件版本与兼容性：

不同版本的CAD软件可能在功能和界面上有所不同。因此，在使用特定版本的CAD软件时，建议查阅该软件的用户手册或在线帮助文档，以获取更详细的测量方法和技巧。

CAD中测量多段距离的方法多种多样，包括使用距离查询命令、多段线与属性查询、MEASUREGEOM命令以及CAD编辑软件的测量工具等。每种方法都有其独特的优点和适用场景。用户可以根据自己的需求和习惯选择合适的方法来完成测量任务。同时，掌握一些实用的技巧和注意事项也有助于提高测量的准确性和效率。
