cad里如何创建对称图纸？

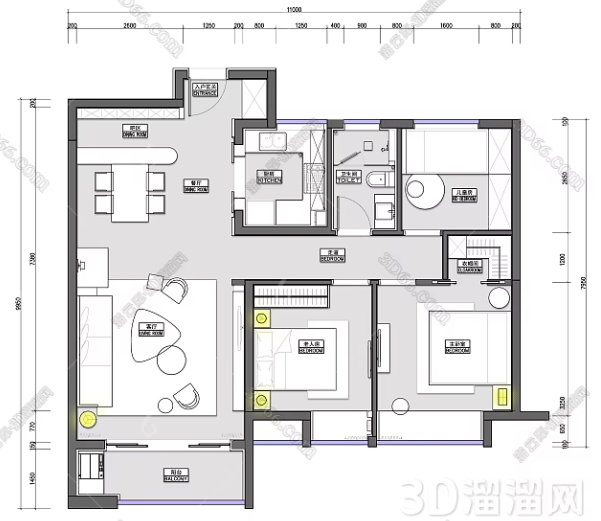

在CAD（计算机辅助设计）软件中，创建对称图纸是一项常见的任务，特别是在设计需要对称性的图形时。对称图纸不仅美观，而且能够提高绘图效率和准确性。本文将详细介绍在CAD中创建对称图纸的方法和步骤，帮助用户轻松实现对称设计。

一、准备工作

启动CAD软件：

打开AutoCAD或其他兼容的CAD软件，并确保已创建或打开一个新的绘图文件。

设置绘图环境：

根据需要设置绘图单位、比例尺、图层等，以便更好地组织和管理图纸。

二、绘制对称图形的一半

选择绘图工具：

使用CAD提供的绘图工具（如直线、圆、圆弧等）来绘制对称图形的一半。

确定对称轴：

在绘制过程中，确定对称轴的位置。对称轴通常是一条直线，它将图形分为两个对称的部分。

绘制图形：

沿着对称轴的一侧绘制图形的一半。确保在绘制过程中使用捕捉和追踪功能来提高准确性。

三、使用镜像命令创建对称

启动镜像命令：

在CAD命令行中输入“MI”或“MIRROR”命令，然后按回车键。

选择对象：

使用选择工具选择需要镜像的图形对象。可以逐个选择，也可以使用框选方式选择多个对象。

指定对称轴：

根据命令行提示，指定对称轴的第一点和第二点。这两点将确定一条直线作为对称轴。

确认镜像：

在指定完对称轴后，CAD将显示镜像后的图形预览。确认无误后，按回车键或点击鼠标右键并选择“确定”来完成镜像操作。

删除或保留源对象：

根据系统提示，选择是否删除源对象。如果需要保留源对象以供参考，请选择“否”；如果不需要源对象，请选择“是”。

四、调整和完善图纸

检查对称性：

仔细检查镜像后的图形，确保其与源对象完全对称。如有必要，可以进行微调以修正任何不对称之处。

添加标注和注释：

在图纸上添加必要的标注和注释，以便清晰地传达设计意图和尺寸信息。

保存图纸：

将绘制好的对称图纸保存到指定的文件夹中，以便后续使用或分享。

五、注意事项和技巧

捕捉和追踪功能：

在绘制过程中充分利用CAD的捕捉和追踪功能，以提高绘图的准确性和效率。

图层管理：

使用图层来组织和管理图纸中的不同元素，以便更好地进行编辑和修改。

对称约束：

在某些版本的CAD软件中，可以使用对称约束功能来自动创建对称图形。这通常涉及选择两个要对称的对象和一条对称轴。

练习和熟练：

通过不断练习和熟练掌握CAD软件中的对称创建功能，可以更快地完成对称图纸的绘制任务。

在CAD中创建对称图纸是一项简单而有效的任务，只需按照上述步骤操作即可实现。通过绘制图形的一半并使用镜像命令来创建对称部分，可以大大提高绘图效率和准确性。同时，注意捕捉和追踪功能的使用、图层管理以及对称约束的应用等技巧也有助于更好地完成对称图纸的绘制任务。希望本文的介绍能够帮助读者更好地掌握这些技巧和方法，并在实际工作中加以应用。
