cad几何线条如何绘制？

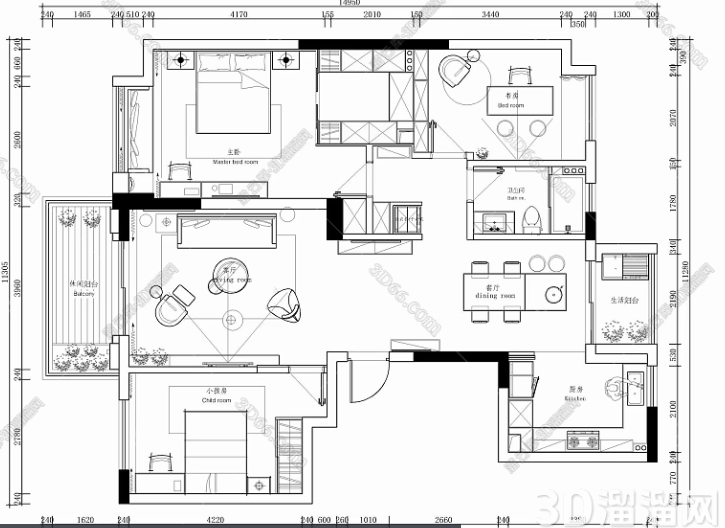

在计算机辅助设计（CAD）软件中，几何线条的绘制是创建和编辑图形的基础。无论是直线、圆、圆弧还是多段线，这些基本几何线条都是构成复杂设计的基本元素。本文将详细介绍CAD中几何线条的绘制方法，帮助用户掌握这些基础技能。

一、直线的绘制

直线是CAD图形中最基本和最常用的对象。绘制直线的方法有多种，以下是几种常见的方式：

使用直线工具：

在CAD软件的工具栏中，找到并点击“直线”工具按钮。

在绘图区域中，指定直线的起点。可以通过输入坐标或使用鼠标点击来确定。

指定直线的终点。同样可以通过输入坐标或使用鼠标点击来确定。

如果需要绘制多条连续的直线，可以在指定终点后继续输入下一个点的坐标或点击鼠标，直到完成所有直线的绘制。

使用命令行：

在CAD的命令行中输入“LINE”或“L”，然后按Enter键或空格键。

根据命令行提示，指定直线的起点和终点。

使用极坐标：

在命令行中输入直线的长度和角度（如“@100<45”），其中“100”表示长度，“45”表示与X轴的夹角。

CAD将自动计算并绘制出相应的直线。

二、圆的绘制

圆是CAD中另一个常用的几何对象。绘制圆的方法同样有多种：

使用圆心-半径方法：

在CAD的工具栏中，找到并点击“圆”工具按钮，然后选择“圆心-半径”选项。

指定圆的圆心位置。

输入圆的半径值，然后按Enter键或空格键。

使用圆心-直径方法：

选择“圆心-直径”选项来绘制圆。

指定圆心位置。

输入圆的直径值，然后按Enter键或空格键。

使用三点方法：

选择“三点”选项来绘制圆。

在绘图区域中依次指定三个点，CAD将自动计算并绘制出通过这三个点的圆。

三、圆弧的绘制

圆弧是圆的一部分，用于绘制曲线或连接两个点。绘制圆弧的方法有多种：

使用三点方法：

在CAD的工具栏中，找到并点击“圆弧”工具按钮，然后选择“三点”选项。

依次指定圆弧的起点、第二点和终点。

使用起点-圆心-终点方法：

选择“起点-圆心-终点”选项来绘制圆弧。

指定圆弧的起点。

指定圆弧的圆心。

指定圆弧的终点。

使用起点-角度-长度方法：

选择“起点-角度-长度”选项来绘制圆弧。

指定圆弧的起点。

输入圆弧与起点切线的夹角。

输入圆弧的弦长。

四、多段线的绘制

多段线是由一系列相连的直线段或弧线段组成的复合对象。绘制多段线的方法如下：

使用多段线工具：

在CAD的工具栏中，找到并点击“多段线”工具按钮。

指定多段线的起点。

根据需要，依次指定后续的点来创建直线段或弧线段。

如果需要创建弧线段，可以在指定点时输入“A”来切换到圆弧模式，并输入圆弧的半径、角度或第二点来定义圆弧。

完成多段线的绘制后，按Enter键或空格键结束命令。

五、其他几何线条的绘制

除了直线、圆和圆弧外，CAD还支持绘制其他类型的几何线条，如椭圆、矩形、多边形等。这些线条的绘制方法通常与直线、圆和圆弧的绘制方法类似，用户可以根据需要选择相应的工具并按照提示进行操作。

六、注意事项

选择正确的绘图工具：在绘制几何线条之前，确保选择了正确的绘图工具以匹配所需的线条类型。

精确指定点的位置：使用坐标输入、对象捕捉或栅格捕捉等功能来精确指定点的位置。

检查绘图结果：完成绘图后，仔细检查线条的位置、长度和形状是否符合预期。

CAD中几何线条的绘制是创建和编辑图形的基础。通过掌握直线、圆、圆弧和多段线等基本几何线条的绘制方法，用户可以轻松创建各种复杂的CAD图形。在实际应用中，用户应根据具体需求选择合适的绘图工具和方法，并注重精确性和效率。
