cad画图如何插入文本？

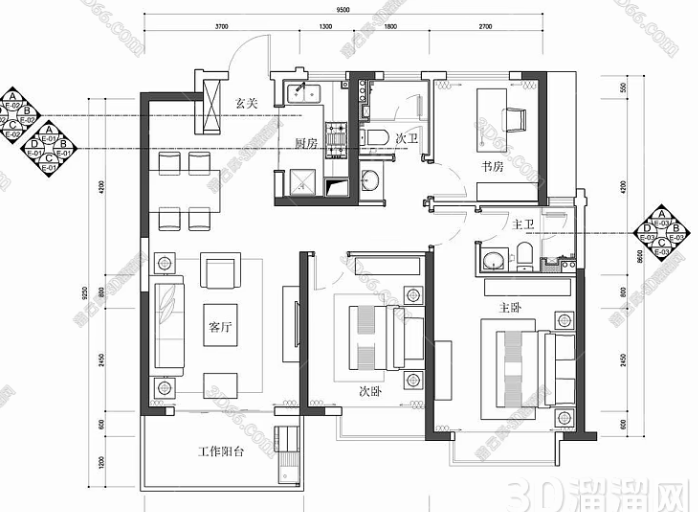

在CAD绘图中，插入文本是一个非常常见且重要的操作，无论是为图纸添加注释、标签还是说明文字，文本都能帮助更清楚地传达设计意图。本文将详细介绍在CAD中如何插入文本，包括单行文本、多行文本的使用方法，以及如何调整文本的属性和格式。

一、CAD中的文本类型

在CAD中，文本主要有两种类型：

单行文本（Single Line Text）：适用于简短的标签或标题，每一行文字都是独立的对象，方便移动和调整。

多行文本（Multiline Text, MText）：适用于较长的段落或说明，可以包含多个段落，并允许更复杂的格式设置。

二、插入单行文本

单行文本用于插入一行简短的文字，如标题、注释或标注。

1. 使用TEXT命令插入单行文本

启动TEXT命令：

输入TEXT命令并按Enter键，系统会提示选择插入点。

选择插入点：

在绘图区域中点击选择文本的插入位置，这个点将是文本的左下角。

设置文本高度：

系统会提示输入文字高度。输入合适的高度值（例如5），然后按Enter键。

如果图纸已经设置了默认的文字高度，您可以直接按Enter键跳过这一步。

设置文本的角度：

系统会提示输入文字的旋转角度。输入所需角度值（通常为0表示水平），然后按Enter键。

如果不需要旋转，可以直接按Enter键跳过。

输入文字内容：

输入要显示的文本内容，然后按Enter键完成。

2. 调整单行文本

移动文本：使用MOVE命令选择文本对象并移动到所需位置。

修改文本内容：双击文本对象，可以直接编辑内容，修改后按Enter键确认。

改变文本高度：选择文本对象后，打开“特性”面板（快捷键CTRL+1），在“文字高度”字段中输入新的高度值。

三、插入多行文本

多行文本适用于需要插入段落、说明文字或复杂格式的情况。

1. 使用MTEXT命令插入多行文本

启动MTEXT命令：

输入MTEXT命令并按Enter键，系统会提示选择插入点或绘制文本框。

绘制文本框：

在绘图区域中点击指定文本框的第一个角点，然后拖动鼠标，指定文本框的对角点，确定文本框的大小。

输入文本内容：

在弹出的多行文本编辑器中输入文字内容。如果需要换行，可以直接按Enter键。

多行文本允许您设置不同的字体、大小、颜色等格式。

调整文本格式：

在多行文本编辑器的工具栏中，可以设置文字的字体、大小、加粗、斜体、下划线、颜色等。您还可以插入符号、特性、字段等内容。

编辑完成后，点击“确定”按钮关闭编辑器，文本将插入到图纸中。

2. 调整多行文本

移动文本：使用MOVE命令选择文本对象并移动到所需位置。

修改文本内容：双击文本对象，重新打开多行文本编辑器，进行内容编辑。

改变文本框大小：选择多行文本对象后，拖动文本框的控制点调整大小。

四、文本的格式和属性设置

在插入文本后，您可以进一步调整文本的格式和属性，以确保其符合图纸的标准和要求。

1. 修改文字样式

文字样式（Text Style）定义了文字的字体、大小、比例和其他属性。可以通过以下步骤修改文字样式：

启动STYLE命令：

输入STYLE命令并按Enter键，打开“文字样式管理器”。

选择或创建文字样式：

在列表中选择一个已有的文字样式，或点击“新建”按钮创建一个新的样式。

在“字体”下拉菜单中选择所需的字体，并设置字体的宽度因子、倾斜角度等属性。

设置默认高度：

如果希望所有使用该样式的文字具有相同的高度，可以在“高度”字段中输入值。如果设置为0，则在插入文本时需要手动指定高度。

应用样式：

点击“应用”或“确定”按钮，将文字样式应用到文本对象中。选择文本对象后，在“特性”面板中可以更改其样式。

2. 调整文字的对齐方式

对于多行文本，您可以调整文本在文本框中的对齐方式：

启动MTEDIT命令：

输入MTEDIT命令并按Enter键，选择多行文本对象，打开编辑器。

选择对齐方式：

在多行文本编辑器的工具栏中，可以选择左对齐、居中对齐、右对齐、两端对齐等选项。

编辑完成后，点击“确定”按钮应用更改。

3. 旋转文本

有时，您可能需要旋转文本对象以适应图纸的布局：

使用ROTATE命令：

输入ROTATE命令并按Enter键，选择要旋转的文本对象。

指定基点（通常是文本的插入点），然后输入旋转角度，或使用鼠标拖动指定角度。

五、使用文本样式管理文本

为提高图纸的管理效率，建议使用文本样式统一管理文本的外观和格式。

创建文本样式：

通过STYLE命令创建并设置不同的文本样式，用于不同类型的文本（如标题、注释、标签）。

应用文本样式：

在插入文本时，选择合适的文本样式。这样可以确保图纸中所有相同类型的文本具有一致的外观和格式。

六、打印和输出文本

在完成文本插入和格式调整后，确保文本在打印输出时清晰可读：

调整打印样式：

在PLOT命令中，选择合适的打印样式，以确保文本的线宽、颜色符合图纸标准。

预览打印效果：

使用打印预览功能，检查文本在打印时的效果。如果文本太小或太大，可以调整文本高度或打印比例。

在CAD绘图中插入文本是一个基本而重要的操作。通过使用单行文本、多行文本工具，以及合理设置文字样式、对齐方式和旋转角度，可以创建清晰、专业的图纸注释和说明。掌握这些文本插入和编辑技巧，不仅能提高绘图效率，还能确保图纸信息的准确传达。在实际应用中，根据项目的具体需求，还可以进一步优化这些步骤，达到最佳效果。
