cad画图如何标注推拉门?

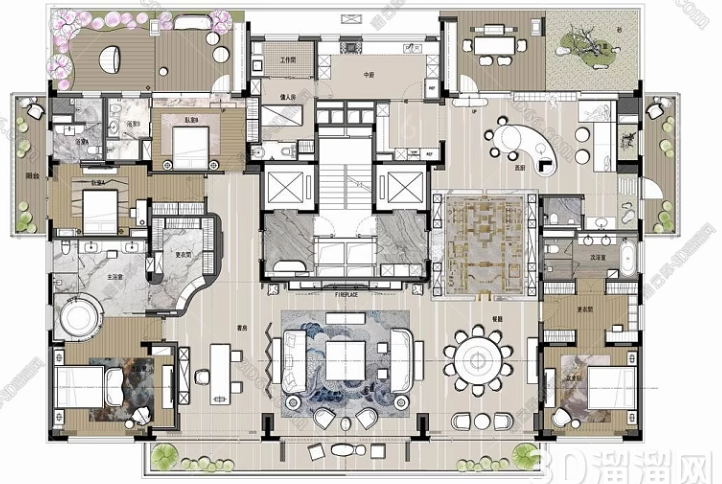

在CAD绘图中,标注推拉门(也称为滑动门)是建筑图纸中常见的任务之一。标注推拉门的方式取决于具体的设计要求和标准。本文将详细介绍如何在CAD中标注推拉门,包括绘制推拉门符号、尺寸标注、门的方向和开合指示等内容。
一、推拉门的基本概念
推拉门通常由一个或多个门扇组成,门扇可以沿轨道滑动,通常用于节省空间的设计。绘图和标注推拉门时,需考虑以下要素:
门扇数量:推拉门可能有一扇或多扇门。
开合方向:需要明确标注推拉门的滑动方向。
门宽和门高:门的尺寸应清晰标注。
二、绘制推拉门符号
在CAD中,推拉门的符号可以通过绘制直线、圆弧和箭头来表示。
1. 绘制门框
使用矩形命令:
输入RECTANG命令并按Enter键,绘制一个矩形来表示推拉门的门框。
输入矩形的对角点坐标,或通过点击鼠标来指定矩形的位置和大小。
调整尺寸:
门框的尺寸应根据实际设计要求进行调整,通常表示门洞的宽度和高度。
2. 绘制门扇
绘制直线表示门扇:
输入LINE命令并按Enter键,绘制表示推拉门扇的直线。
门扇的线段通常位于门框内部,代表推拉门的滑动部分。
绘制圆弧指示开合方向:
输入ARC命令并按Enter键,绘制一个小圆弧在门扇一端,表示推拉门的开合方向。
圆弧应从门扇的端点开始,并指向滑动方向。
使用箭头标注滑动方向:
输入LEADER命令并按Enter键,绘制一条带箭头的引线,标注门的滑动方向。
引线的起点通常在门扇的滑动路径上,箭头指向滑动方向。
3. 多扇门的绘制
如果是多扇推拉门,需要分别绘制每一扇门,并标注每扇门的滑动路径。通常,多扇门的绘制方法与单扇门类似,只是需要根据设计将多个门扇沿轨道排列,并绘制相应的滑动方向指示。

三、标注推拉门的尺寸
推拉门的尺寸标注需要明确标出门的宽度、高度以及其他关键尺寸。
1. 标注门的宽度和高度
使用线性尺寸标注:
输入DIMLINEAR命令并按Enter键,选择门框的起点和终点,标注门的宽度。
重复上述操作,选择门框的上下边缘,标注门的高度。
确保标注清晰:
尺寸标注应放置在门框外部,以避免与门的其他部分重叠。标注线应清晰可见,避免与其他线条干扰。
2. 标注门扇宽度
如果设计中需要标注每扇门的宽度,可以使用线性尺寸标注分别标出每扇门的宽度。
输入DIMLINEAR命令并按Enter键,选择门扇的起点和终点,标注门扇的宽度。
如果多扇门的宽度相同,可以在标注中标明"typ"或"均等"字样。
四、标注门的开合方向
明确标注推拉门的滑动方向是非常重要的,尤其在建筑施工图纸中,确保门的正确安装。
使用箭头表示滑动方向:
可以在门扇的滑动路径上绘制箭头(使用LEADER命令),明确表示门的滑动方向。
如果是双向滑动的门扇,箭头应分别指向两个滑动方向。
添加文字说明:
输入TEXT或MTEXT命令并按Enter键,添加文字说明滑动方向。例如:“左滑”或“右滑”,并将文字放置在适当位置。
五、使用图层和颜色管理推拉门标注
在CAD绘图中,为了清晰管理和展示推拉门的标注,建议使用不同的图层和颜色。
创建图层:
输入LAYER命令并按Enter键,创建新的图层,如“推拉门”、“门框”、“尺寸标注”等。
为每个图层指定不同的颜色,以便在图纸中更容易识别和管理。
将元素分配到相应图层:
将门框、门扇、尺寸标注等元素分别分配到对应的图层中,这样在需要时可以单独控制它们的显示和打印。
六、打印和展示推拉门标注
在绘制完成后,确保推拉门的标注在打印和展示时清晰可见。
调整打印样式:
在PLOT命令中,选择合适的打印样式,确保推拉门的线条和标注在打印时符合要求。
检查图纸比例:
确保推拉门标注的文字大小、箭头和其他标识符在所选图纸比例下清晰易读。如果有必要,可以调整标注样式或打印比例。
在CAD中标注推拉门涉及多个步骤,包括绘制门框、门扇,标注尺寸和滑动方向,并使用适当的图层和颜色进行管理。通过以上方法,您可以准确地在CAD图纸中标注推拉门,确保设计意图的正确传达。在实际应用中,根据项目的具体需求,还可以调整和优化这些步骤,以达到更好的图纸效果。
