CAD画图里如何画辅助线？

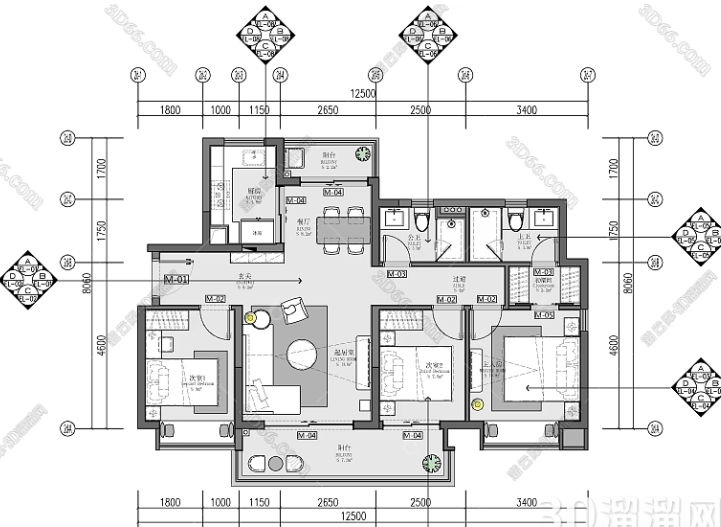

在CAD绘图中，辅助线是一个非常有用的工具，它可以帮助设计师在绘制复杂图形时创建参考线或对齐点。这些线通常是无限长的，不会出现在最终的图纸中，但在构图和测量时非常重要。以下是关于如何在CAD中绘制和使用辅助线的详细指南。

一、辅助线的用途

辅助线在CAD中主要用于以下几种情况：

创建参考点或对齐线：在绘制过程中，用于对齐其他图形或对象。

分割图形：帮助精确定位点、线或其他几何形状。

确定角度和方向：用于明确某个方向或角度的延长线。

二、使用XLINE命令绘制辅助线

XLINE命令是CAD中绘制辅助线的主要工具，这些线是无限长的，可以在指定的方向或角度延伸。

基本绘制步骤：

打开CAD软件，在命令行中输入XLINE，然后按Enter键，激活辅助线命令。

系统会提示您指定辅助线的起点，点击绘图区域中的任意一点作为起点。

指定方向：

水平辅助线：在指定起点后，输入H并按Enter键，绘制一条水平的辅助线。

垂直辅助线：在指定起点后，输入V并按Enter键，绘制一条垂直的辅助线。

通过两个点绘制辅助线：指定起点后，点击第二个点，辅助线会沿这两个点的方向延伸。

指定角度绘制辅助线：在指定起点后，输入A并按Enter键，然后输入角度值，绘制一条按指定角度延伸的辅助线。

辅助线的无限延伸：

辅助线在绘制后会在屏幕上无限延伸。您可以使用这些线作为参考，帮助对齐或定位其他图形元素。

三、使用RAY命令绘制单向辅助线

RAY命令与XLINE类似，但它绘制的是从指定点开始向一个方向无限延伸的半无限长线段。RAY命令的应用场景包括确定特定方向的参考线或创建单一方向的辅助线。

绘制单向辅助线：

在命令行中输入RAY并按Enter键，激活命令。

指定起点后，输入第二个点的方向，辅助线将从起点向指定方向延伸。

指定角度：

与XLINE相似，您可以在RAY命令中通过指定角度来确定辅助线的方向。例如，在命令行中输入@<45表示绘制一条45°角度的单向辅助线。

四、使用LINE命令绘制有限长度的辅助线

有时，您可能不需要无限延伸的线，而是需要一条固定长度的参考线。使用LINE命令绘制有限长度的辅助线可以更好地满足这种需求。

绘制有限辅助线：

在命令行中输入L并按Enter键，激活“直线”命令。

指定起点后，输入方向和长度。例如，输入@100<30表示从起点绘制一条长度为100单位，角度为30°的线段。

调整辅助线的层次：

为了避免与其他图形混淆，可以将辅助线放置在一个单独的图层中，并将其颜色或线型设置为不同于其他图形元素。

五、使用极轴追踪和对象捕捉绘制辅助线

在一些情况下，您可以结合极轴追踪（Polar Tracking）和对象捕捉（Object Snap）来绘制临时的辅助线或参考线。

启用极轴追踪：

按F10键或点击状态栏中的“极轴追踪”按钮，启用极轴追踪功能。这将帮助您在特定角度（如0°、45°、90°等）自动捕捉和绘制直线。

使用对象捕捉：

按F3键或点击状态栏中的“对象捕捉”按钮，启用对象捕捉。您可以捕捉到现有图形的端点、中点、圆心等位置，作为绘制辅助线的参考点。

六、使用辅助线的图层管理

为了更好地管理和区分辅助线，建议将它们放置在一个单独的图层中。这样可以在需要时轻松隐藏或显示辅助线，而不影响其他图形元素。

创建辅助线图层：

打开图层管理器，创建一个新的图层，命名为“辅助线”或“Construction Lines”。

设置该图层的颜色和线型，以便与其他图层区分开来。

将辅助线放置在专用图层：

在绘制辅助线时，确保当前图层设置为“辅助线”图层。这样所有的辅助线都会自动放置在这个图层上。

七、隐藏或删除辅助线

完成绘图后，您可能需要隐藏或删除辅助线以确保图纸整洁。

隐藏辅助线：

如果辅助线放置在专用图层上，只需在图层管理器中关闭或冻结该图层，即可隐藏所有辅助线。

删除辅助线：

使用选择工具，选择要删除的辅助线，然后按Delete键删除它们。

如果辅助线数量较多，可以使用“图层隔离”功能，隔离辅助线图层，然后一次性删除该图层上的所有辅助线。

在CAD绘图中，辅助线是一个不可或缺的工具，能够帮助设计师更好地定位和对齐图形元素。通过使用XLINE、RAY、LINE命令以及结合极轴追踪和对象捕捉功能，您可以绘制出精确的辅助线。此外，将辅助线放置在单独的图层中，可以方便地管理和操作它们，从而提高工作效率并确保设计的整洁性。在绘图完成后，您可以轻松地隐藏或删除这些辅助线，以获得最终的清晰图纸。
