溜溜问答 > 模型制作 > PROE > PROE如何分析产品胶厚？
dirck
dirck
邀请你来回答
585人阅读 2020-11-10

PROE如何分析产品胶厚？

具体就是我要做模具设计，但想在设计前分析一下产品哪里太厚了，哪里太薄了。需要知道这个命令的具体位置。
我要回答
1个回答

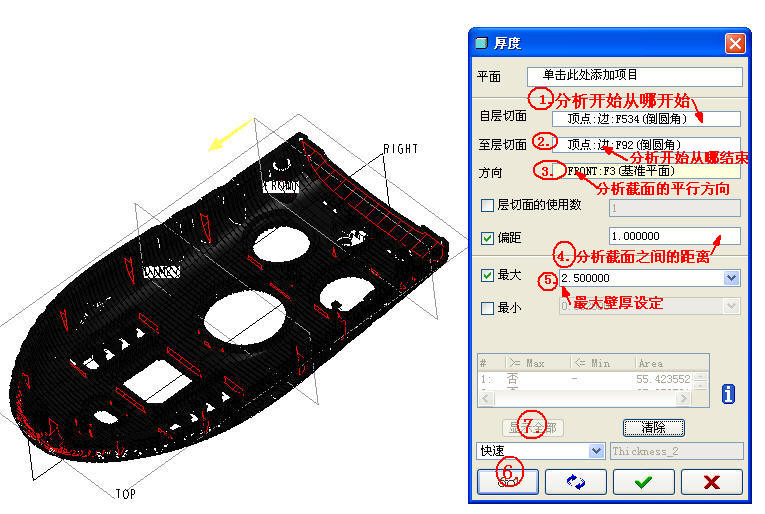

菜单栏“工具”----》“模型”-------》“厚度”，弹出框见下图（红色部分就是超过2.5mm的壁厚，最大壁厚的设定可以逐步加大），如果不明白的话按照我的步骤做一边，在理解下就明白了。希望对你有帮助。

Proe如何分析产品胶厚？

查看全部
2020-11-10
赞 回复 采纳

相关问题

UG怎么进行产品壁厚分析？
共2条回答 >
LiliAn： 产品壁厚指的是零件的胶位，用UG对其进行分析的目的是为了查找其不均匀的位置，以便做出调整，从而避免产品在生存中因壁厚而造成的产品不良，其操作步骤如下：1、先用UG打开一个产品；2、产品壁厚分析在分析－塑料模具验证－检查壁厚中；3、进入壁厚检查命令后，选中实体零件，其计算的结果如下图；
赞 回复
UG如何检查产品的料厚？
共2条回答 >
🌻🍂H-Li2765🍂🌻： 在分析——塑模部件验证——检查壁厚，打开以后选择你要检查的体然后点击下面的计算就可以根据颜色检查出壁厚了
赞 回复
牛角进胶在PROE怎么做？
共1条回答 >
黄隆： 用可变扫描画,也可以用曲面做来切除
赞 回复
UG里怎么进行产品壁厚分析？
共1条回答 >
ζั͡ޓއއއ M,青春： 分析里面有个塑模部件验证厚度还有一种方法就是直接做剖面线以后不要动不动就说没有人知道。呵呵查看原帖>>
赞 回复
UG8.0产品肉厚分析在哪？
共1条回答 >
Tom 苗先： 在分析-塑胶部件验证里，希望对你有帮助。
赞 (6) 回复
