溜溜问答 > 模型制作 > UG > UG如何检查产品的料厚？
kiss mayue
kiss mayue
邀请你来回答
1001人阅读 2021-05-12

UG如何检查产品的料厚？

我要回答
2个回答

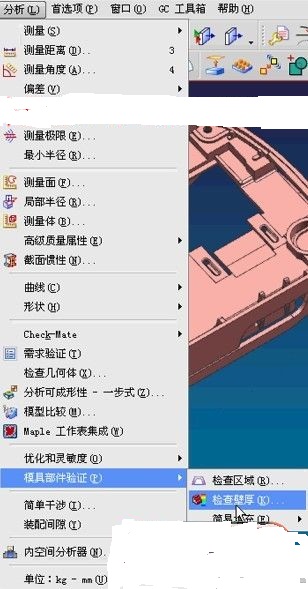

1、操作方法：选择——分析——模具部件验证——壁厚检查

UG如何检查产品的料厚？

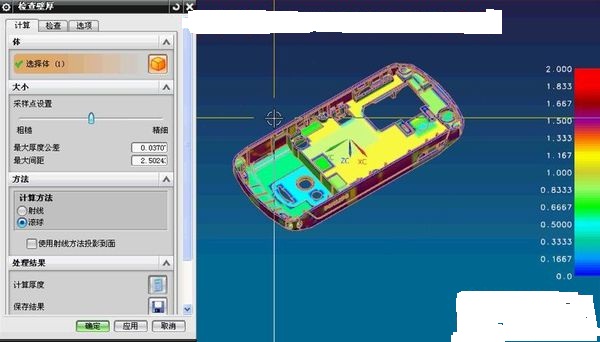

结果显示：

UG如何检查产品的料厚？

通过分析我们可以知道产品那些地方料厚是不均匀的

查看全部
2021-05-12
赞 回复 采纳

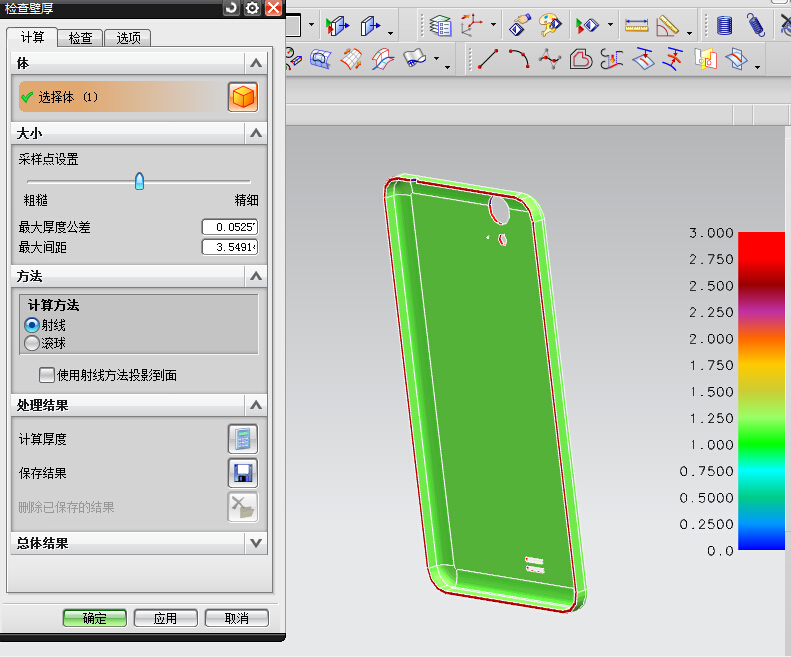

在分析——塑模部件验证——检查壁厚，打开以后选择你要检查的体然后点击下面的计算就可以根据颜色检查出壁厚了

UG如何检查产品的料厚？

查看全部
2021-05-12
赞 回复 采纳

相关问题

UG里检查壁厚工具是怎么用的？
共2条回答 >
是帅帅么： 塑模部件验证；选择厚度选项；选择你要检查的部件；确定；调整参数（默认即可）；选择计算方式；计算（计算器图标）；等待计算完。根据颜色区间看厚度。
赞 回复
UG偏料厚 为什么偏置不了？
共1条回答 >
TaKuma： 是不是存在r角的问题
赞 回复
UG检查壁厚文字是白色的怎么修改？
共1条回答 >
mass： 1、首先点击ug检查并登陆。2、然后再ug检查中点击文字按钮。3、最后再文字界面进行修改即可。
赞 回复
UG怎么检查产品收缩率？
共1条回答 >
inchigo： UG8.0模具收缩率是你在模具没有开始设计前就要使用缩放体来设计的，如果你不确定有没有设置收缩率，可以通过调入原零件进行查看。
赞 (2) 回复
UG检查壁厚如何看最小厚度？
共1条回答 >
胡一鸣： 启动UG软件。启动UG软件，然后打开一例要对其进行壁厚分析的零件；(此零件可以是已存档的UG三维，也可以是刚绘制完成的UG图档)；02UG壁厚分析命令在分析菜单-塑料模具验证-检查壁厚；03点开壁厚分析命令后，可以指定分析的最握银小与最大尺寸，然后点计算；04使用壁厚分析段梁宴中的计算后渣薯，其得到的产品壁厚结果即可。
赞 回复
