求助:混合直线步进电机CAD图纸问题。有图

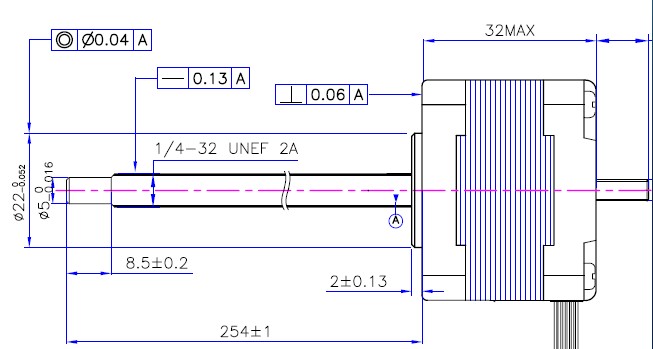

图中轴上面的三个方框内都是什么意思? 直径0.04 a ——0.13a 0.06a 请教各位高手了!
求助:混合直线步进电机CAD图纸问题。有图
我要回答
2个回答

这个是行为公差啊·~~

查看全部
2022-05-23
回复 采纳

0.04是指同轴度公差 0.13是指直线度公差 0.06是指垂直度公差 A表示基准

查看全部
2022-05-23
(1) 回复 采纳
