PROE中如何画出图中的螺旋管?

请教PROE中如何画出图中的螺旋管先用截面拉伸,再扭转效果和图中不一样,图二是截面,螺旋角为15度,能否给个详细的画图操作。
我要回答
2个回答

用扫描+拉伸呀

查看全部
2020-11-09
回复 采纳

手头没有老版Proe了,用CREO2.0演示给你看,命令操作原理都差不多,命令位置不太一样而已。

推荐你两种方法可以画出来:

方法一:扫描+关系式

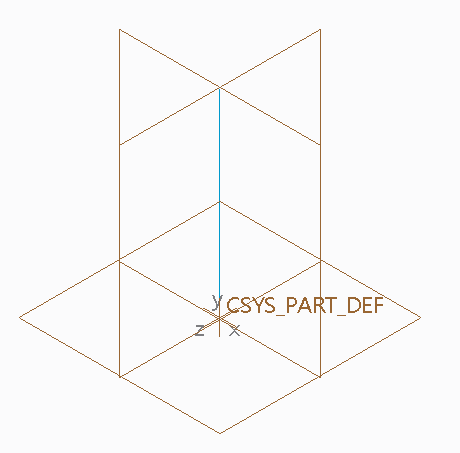

1. 先在平面中心草绘一条扫描轨迹线,长度同管长


Proe中如何画出图中的螺旋管?

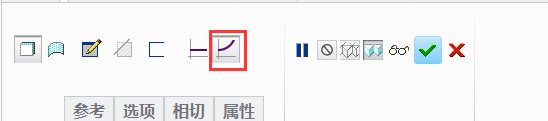

2. 然后点扫描(截面可变),绘制出截面


Proe中如何画出图中的螺旋管?

Proe中如何画出图中的螺旋管?

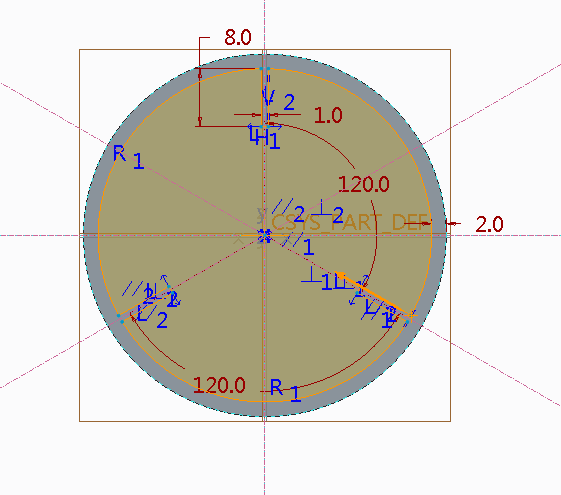

注意草绘绘制的时候,三个爪的中心线之间角度如上图标注,第一条参照平面标注,后两条两两参照标注,然后爪的尺寸相对于三条中心线对称画,并约束,切记定位尺寸不要与参照平面参考标注。

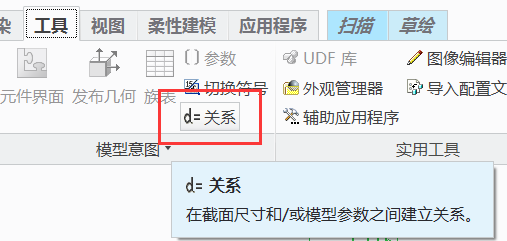

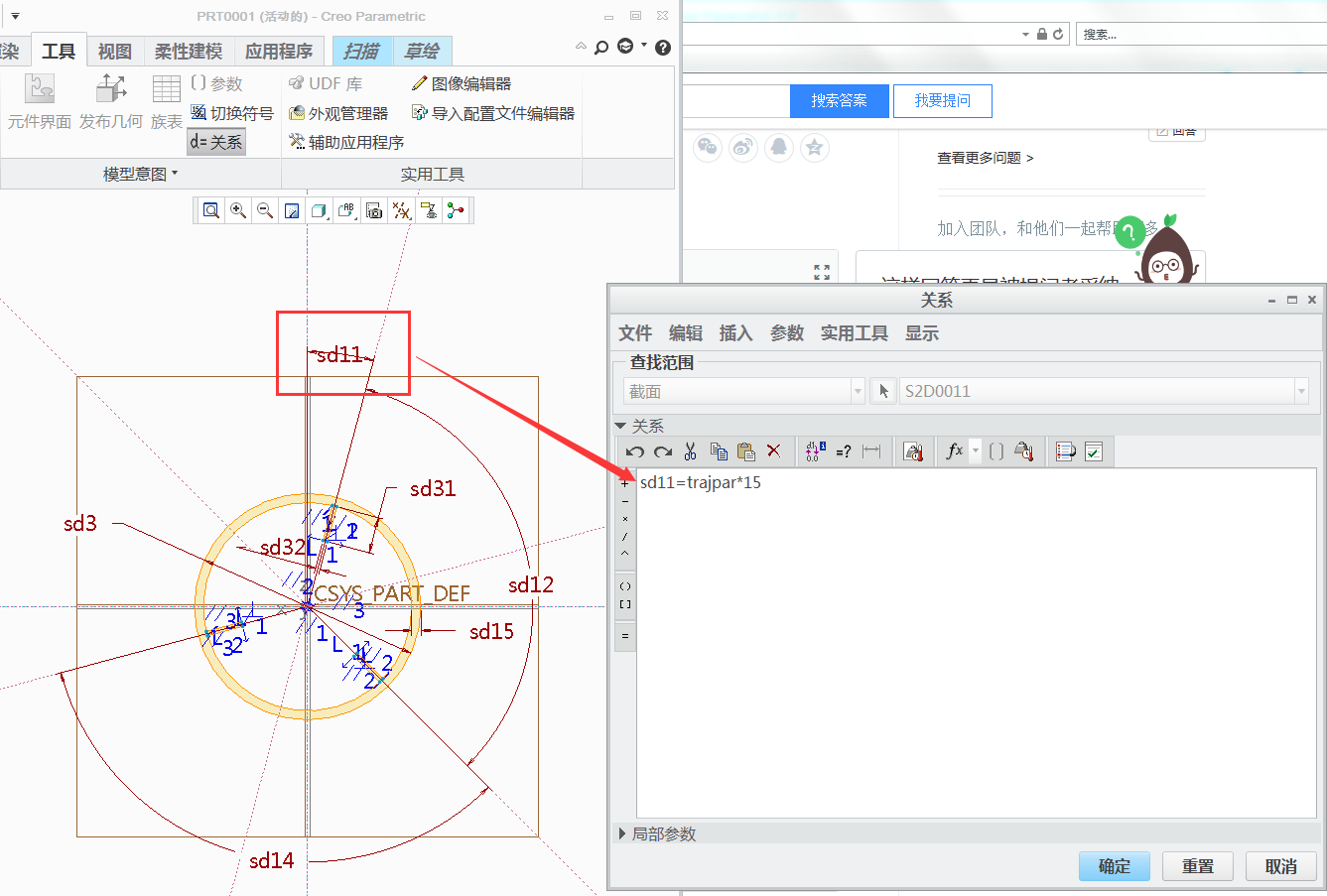

3. 点工具——关系(这时候草绘窗口的标注尺寸会变成尺寸代号sd**),在弹出的窗口中输入关系式:sd11=trajpar*15,然后点确定离开。其中sd11尺寸就是第一个爪的中心线与参照平面的夹角尺寸,你的可有是sd**其他的数字,自己看好了填。


Proe中如何画出图中的螺旋管?

Proe中如何画出图中的螺旋管?

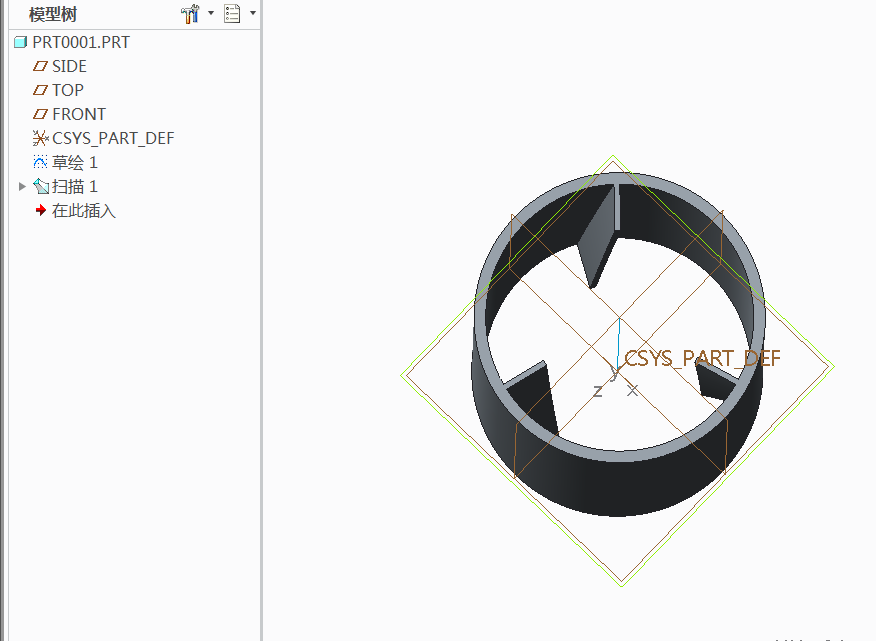

4. 确定离开草绘,绘图完毕。


Proe中如何画出图中的螺旋管?

PS:关系式“sd11=trajpar*15”中“trajpar”函数表示一个从0开始到1结束的一个变量,所以此句理解为sd11尺寸为从0度到15度变化。

方法二:拉伸+混合扫描切除

1. 先在平面中心草绘一条扫描轨迹线,长度同管长

Proe中如何画出图中的螺旋管?

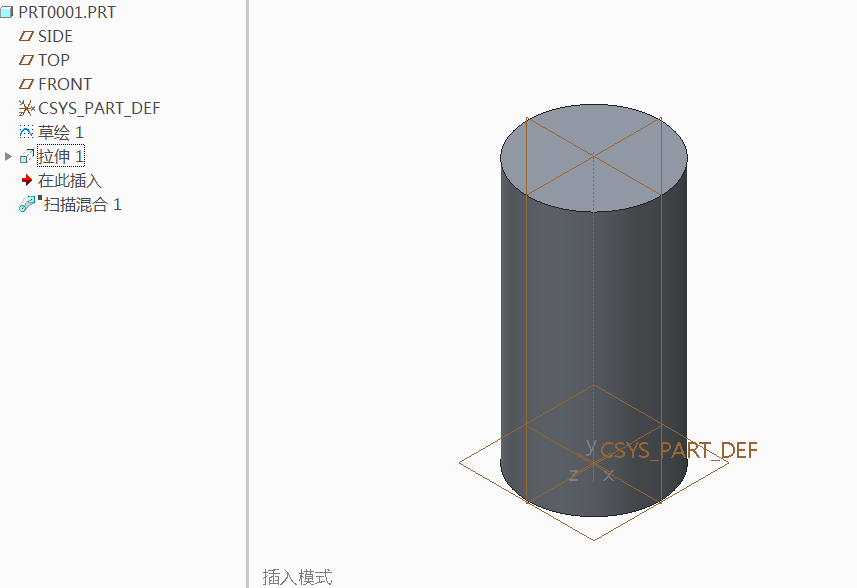

2. 拉伸一个圆柱,尺寸为螺旋管外壁尺寸

Proe中如何画出图中的螺旋管?

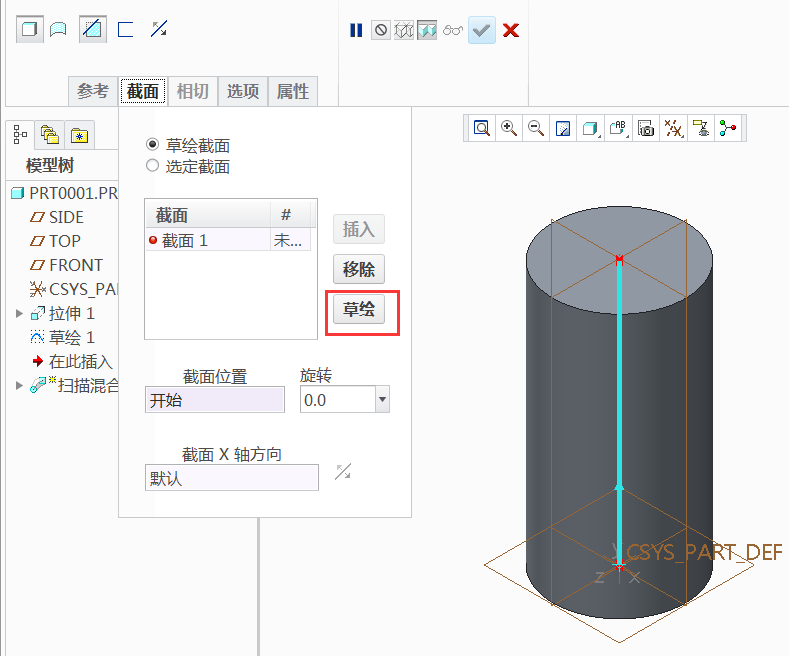

3. 混合扫描切除材料,轨迹为第1步的轨迹线,并草绘截面1

Proe中如何画出图中的螺旋管?

Proe中如何画出图中的螺旋管?

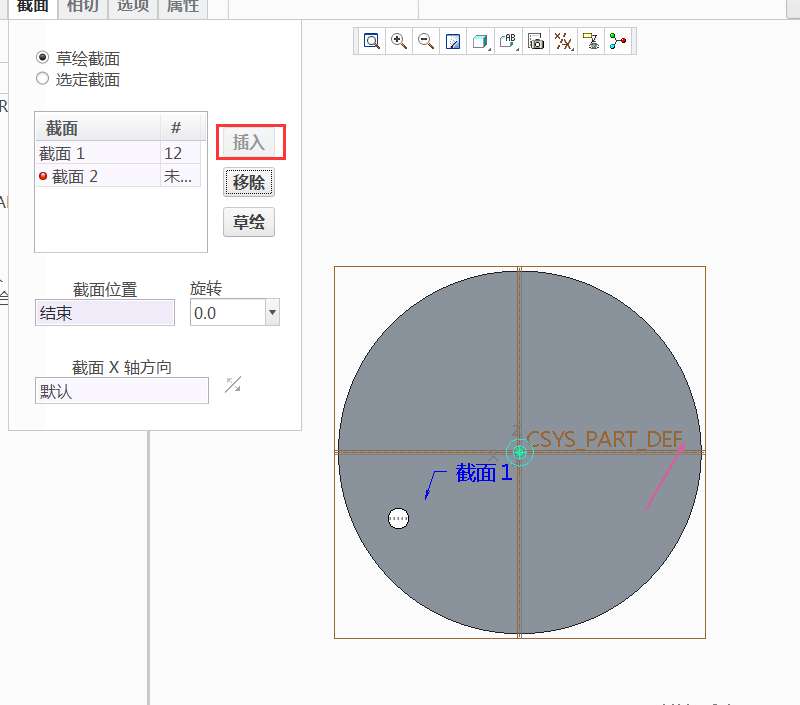

4. 截面1草绘结束后,退回扫描混合界面,点插入截面2,点草绘截面2

Proe中如何画出图中的螺旋管?

注意截面2尺寸可以是旋转15度后的截面尺寸;也可以和截面1一样的尺寸,最后在扫描混合界面修改旋转角15度

Proe中如何画出图中的螺旋管?

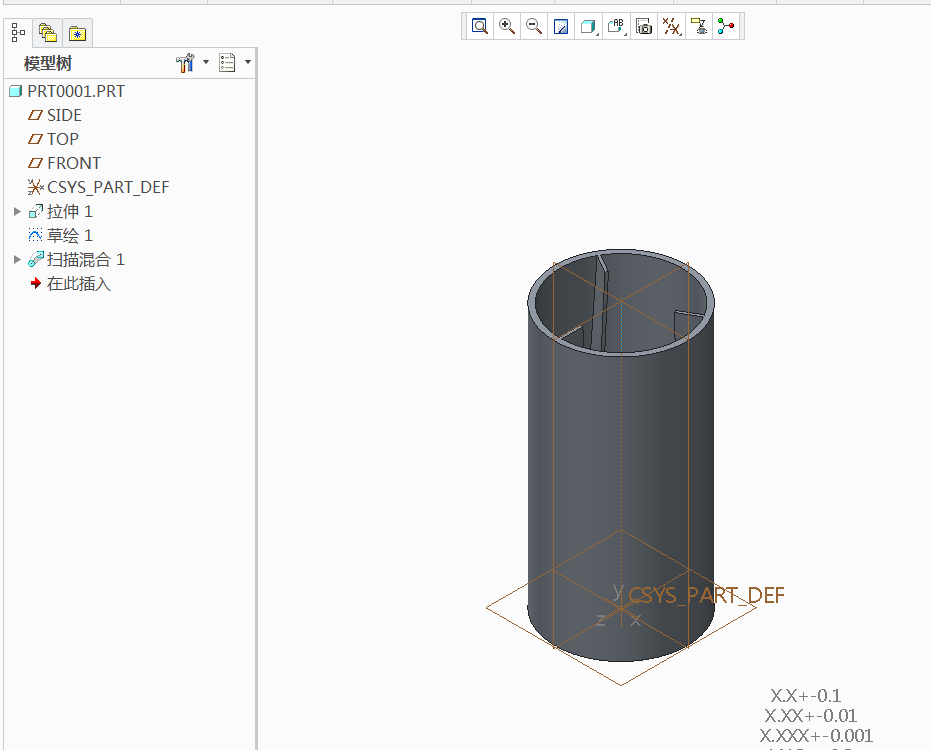

5.绘图完毕

Proe中如何画出图中的螺旋管?

码字很辛苦,有帮助请记得采纳,有问题请追加,谢谢!
