溜溜问答 > 模型制作 > UG > 在UG里怎样画出中间是螺旋管，两端是直管？
Wengxiu
Wengxiu
邀请你来回答
408人阅读 2021-12-29

在UG里怎样画出中间是螺旋管，两端是直管？

我要回答
1个回答

UG建模中间是螺旋管，两端是直管，过程如下：

在UG里怎样画出中间是螺旋管，两端是直管？

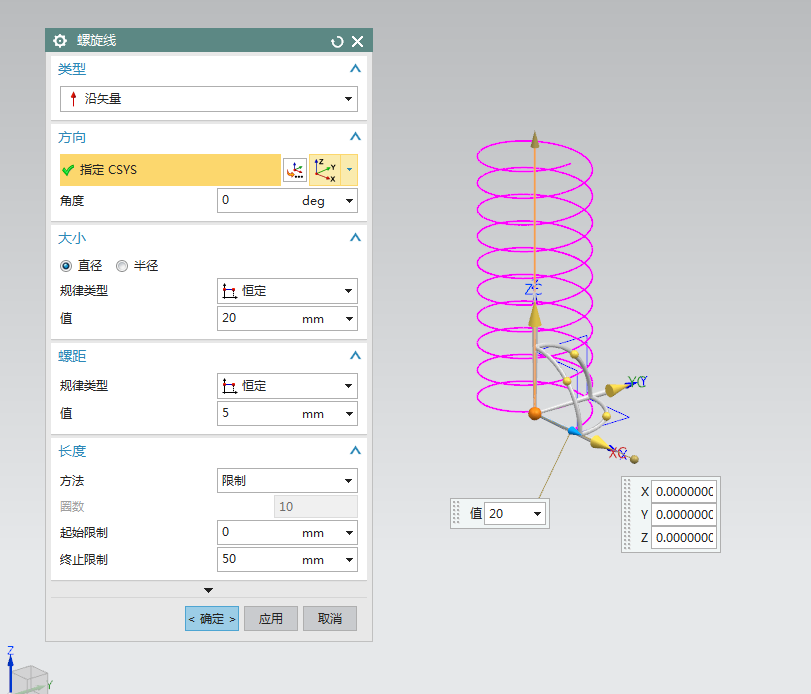

一、建立螺旋线；

在UG里怎样画出中间是螺旋管，两端是直管？

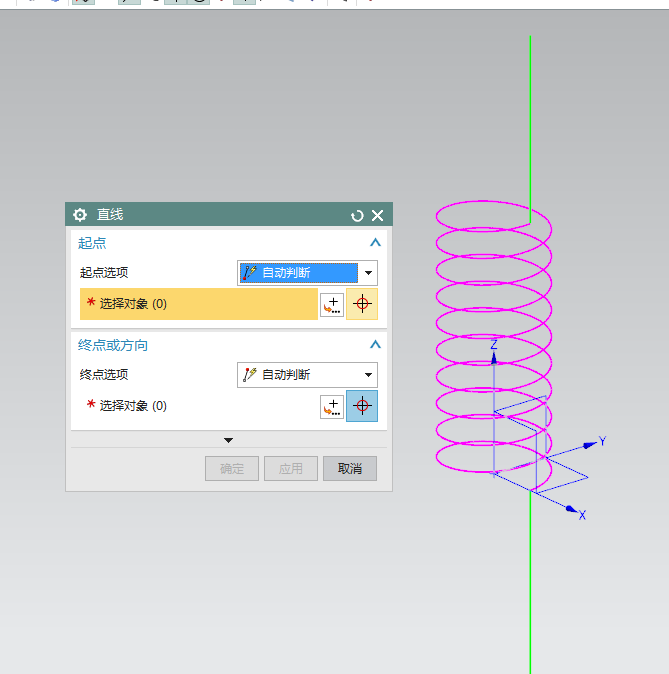

二、在螺旋线两端绘制直线；

在UG里怎样画出中间是螺旋管，两端是直管？

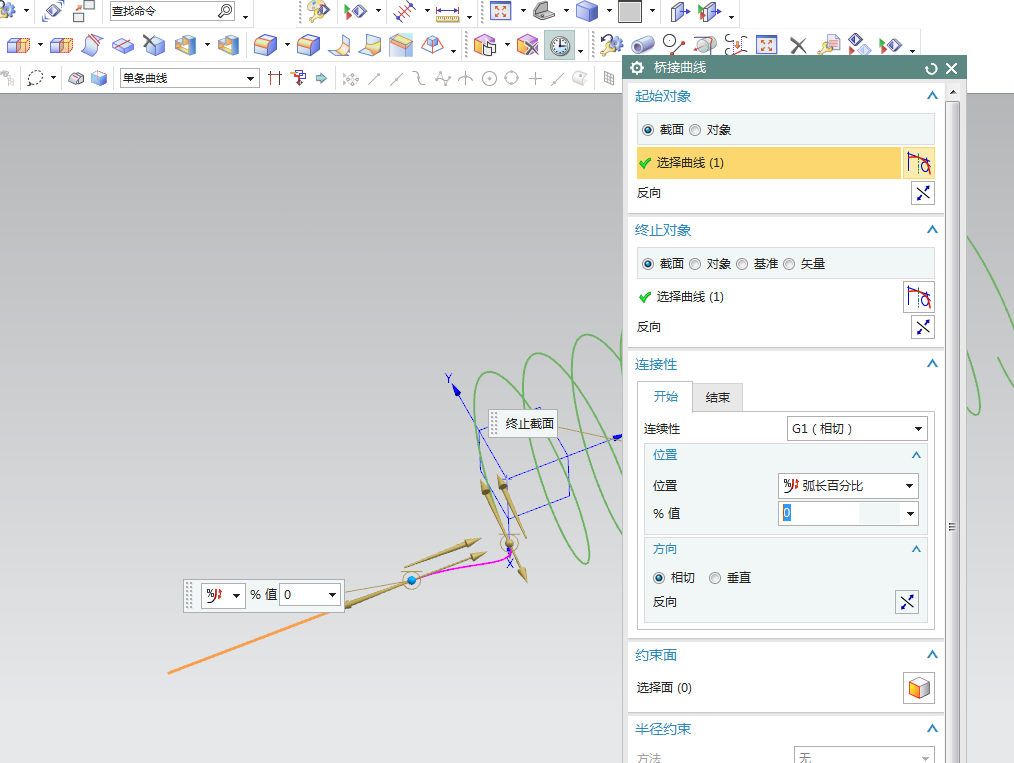

三、绘制桥接曲线；

在UG里怎样画出中间是螺旋管，两端是直管？

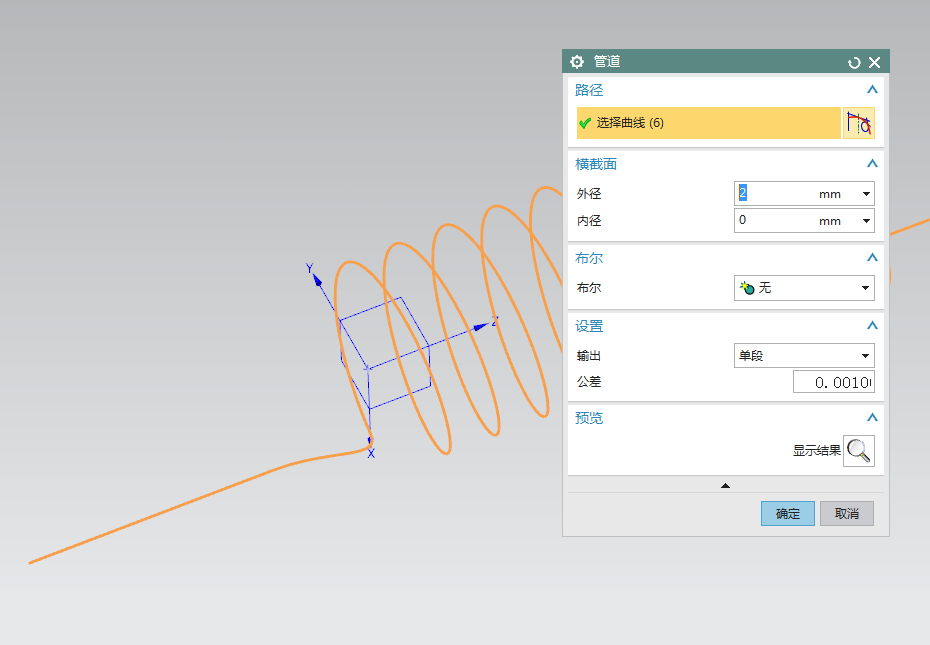

四、管道。

在UG里怎样画出中间是螺旋管，两端是直管？

查看全部
2021-12-29
赞 (3) 回复 采纳

相关问题

PROE中如何画出图中的螺旋管？
共2条回答 >
喂喂、小李子上个妾ル： 手头没有老版Proe了，用CREO2.0演示给你看，命令操作原理都差不多，命令位置不太一样而已。推荐你两种方法可以画出来：方法一：扫描+关系式1.先在平面中心草绘一条扫描轨迹线，长度同管长2.然后点扫描（截面可变），绘制出截面注意草绘绘制的时候，三个爪的中心线之间角度如上图标注，第一条参照平面标注，后两条两两参照标注，然后爪的尺寸相对于三条中心线对称画，并约束，切记定位尺寸不要与参照平面参考标注。3.点工具——关系（这时候草绘窗口的标注尺寸会变成尺寸代号sd**），在弹出的窗口中输入关系式：sd....
赞 回复
怎样用PROE画螺旋管并且伸出一个直管段呢？
共1条回答 >
 銶中第一矮仔： 无法一次画出来，可以先画螺旋曲面，复制边界线待用，然后再利用造型工具或者草绘画直线，之后连接起来，复合曲线扫描就出来啦
赞 回复
3D中螺旋管怎么画？
共1条回答 >
Murderer.lee： 画根螺旋线，拉升就可以了
赞 回复
UG双螺旋管怎么画？
共1条回答 >
👧🏻维琳： 新建草图。插入螺旋线，（如果菜单栏没有螺旋线命令，编辑螺旋线，选择【点构造器】_单击原点输入参数，生成螺旋线。单击选择螺旋线_右键选择【移动对象】，然后如图所示选择参数，最后确定。
赞 回复
CAD螺旋管怎么画？
共1条回答 >
A、辛氏建材.升辉建材： 新绘制螺旋线，然后再进行扫描。
赞 回复
