溜溜问答 > 平面设计 > CAD问答 > 为什么CAD标注圆直径时只有一个箭头？
高傑西
高傑西
邀请你来回答
1374人阅读 2022-05-17

为什么CAD标注圆直径时只有一个箭头？

我要回答
4个回答

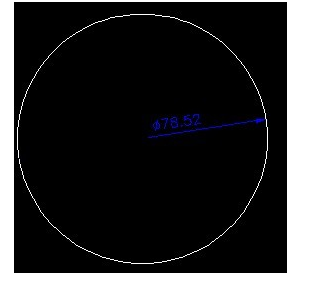

如题所述的“直径标注只显示一个箭头”的原因是“尺寸线强制”设置为“关”，如图所示，参考一。

为什么CAD标注圆直径时只有一个箭头？

查看全部
2022-05-17
赞 (15) 回复 采纳

点标注样式编辑-修改-符号和箭头-
　　第一项（选实心闭合）-
　　第二项（选实心闭合）-
　　再点直径标注就是2个箭头了。

查看全部
2022-05-17
赞 回复 采纳

点标注样式编辑-修改-符号和箭头-第一项（选实心闭合）-第二项（选实心闭合）-OK-再点直径标注就是2个箭头了

查看全部
2022-05-17
赞 回复 采纳

把标注移到圆外面标注就是双箭头的，

选择标注，点击右键——标注文字位置——单独移动文字，在把文字移动圆里面。

为什么CAD标注圆直径时只有一个箭头？

查看全部
2022-05-17
赞 (6) 回复 采纳

相关问题

CAD标注直径，怎么只有一个箭头？
共4条回答 >
木易： 用箭头指令标注的，具体是输LE指令，点你需要标注的圆，这个时候你能拉出一条带单个箭头的直线，斜着拉出来，在平着拉条直线，T指令在直线上输入文本，入图上的%%C10就是φ10，就是这样的。
赞 (2) 回复
CAD标注圆直径的时候为什么只出现了一个箭头？
共4条回答 >
李岳： 你把标注移到圆外面就是双箭头的，然后选择标注，点击右键——标注文字位置——单独移动文字，在把文字移动圆里面。不清楚再HI我
赞 (22) 回复
CAD标注圆直径的时候圆内只有一侧有尺寸线和一个箭头怎样在圆内标注也能有两尺寸线和两个箭头？
共2条回答 >
我是宝贝的笨蛋老公： 　　方法：选中尺寸，右键-文字位置-仅移动文字，移动鼠标至合适位置单击确定文字位置。　　
赞 回复
CAD标注圆直径的时候为什么只出现一个箭头？
共1条回答 >
🐟鱼鱼鱼🐠： 你把标注移到圆外面标注就是双箭头的，然后选择标注，点击右键--标注文字位置--单独移动文字，在把文字移动圆里面。不清楚再HI我
赞 (1) 回复
在CAD中为什么直径标注时只有一个箭头？
共0条回答 >
