PROE 两端圈并紧弹簧画法 谁会

首先定义属性可变，然后设置的和其他一样，画图时：先画轨迹线，并将轨迹线打断为5段，

第二：

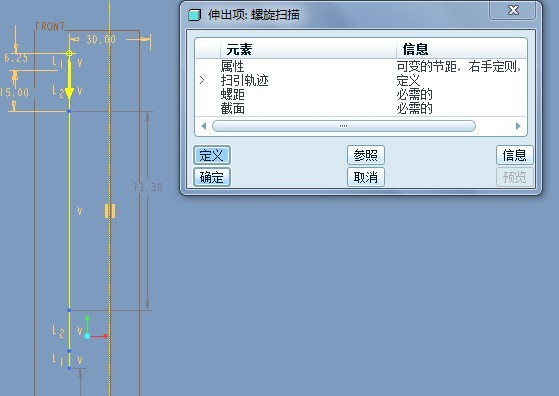

画出中心线，和轨迹线并将轨迹线打断，插上四个点，标注尺寸，第一二点尺寸为截面尺寸+1.25第二三点为截面直径+正常节距10

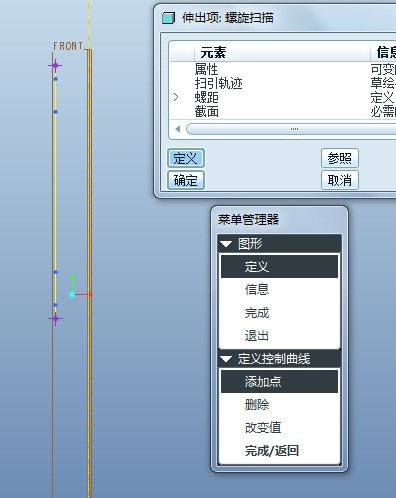

然后添加点那四个蓝色的点，然后按照提示依次输入节距值5、10、10、5，点击完成画截面

点击完成预览

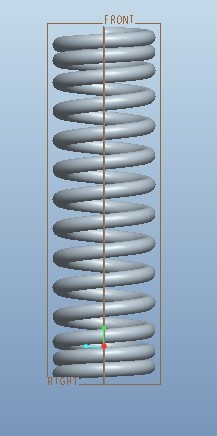

就成了，最后可以画长方体拉伸去材料，截取平底面就可以了。

希望采纳

1.先建一个零件模块
2.选择菜单中的插入螺旋扫描伸出项,弹出螺旋扫描对话框和菜单管理器

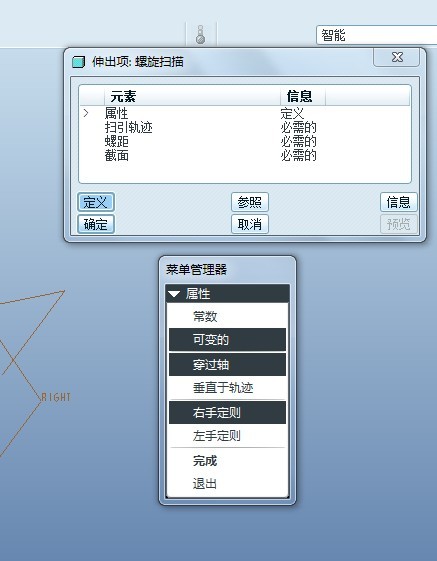

3.选择菜单管理器中属性为可变的，＂可变的＂变黑色即为选中

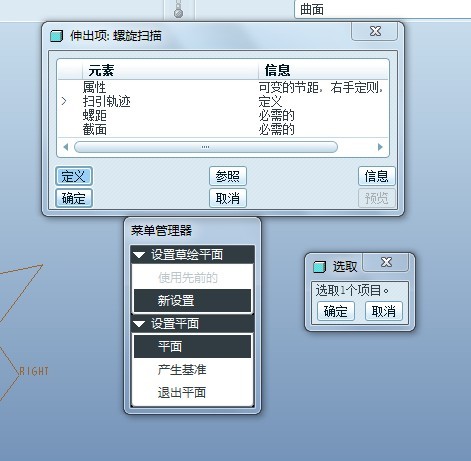

4.在单击管理器下面的完成，此时弹出设置平面对话框，我们选一个top平面为基准面．
5.方向选正向，草绘视图选缺省
6.此时在二维平面画扫描轨迹线，我们在十字参照线的左上方以横向参照线为起点，画一条长300（任意长）,距离纵向参照线200的线．
7.上步所画为扫描轨迹线，它只是扫描方向的指引线，所以我们可以看到起始点上有一个箭头，箭头所指方向即为轨迹方向．另注意一点，在画完轨迹线后，还要以虚线画一条中心线，中心线画在纵向参照线上．（注意定义轨迹时一定要画轨迹线和中心线，切记），两线画好之后选点工具在长为300的线上画几个点（个数任意，我们就先画三个，设置一下它们在线上的距离，以便于观察最后效果），之后打勾．
8.在轨迹起始，轨迹末端输入值为6
9.添加线上的所有点，不包括线段两端点，在输入节距值为12，单击完成完成
10.接下来在所画的长为300的线上画横截面，也就是弹簧丝的直径，直径为4吧．之后打勾．注意横截面是画在线段上，不是画在中心线上，切记．
11.单击螺旋扫描对话框中的确定，模型就出来了！（以上数值可修改）
