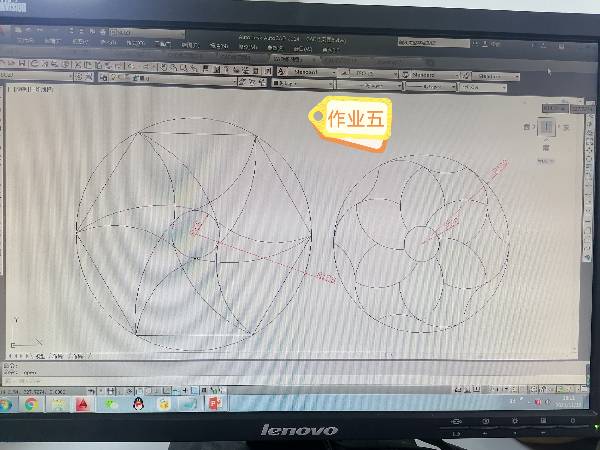

CAD左边图中圆弧怎么画，求解答？

CAD左边图中圆弧怎么画，求解答？
我要回答
1个回答

CAD圆弧的测量打开CAD,新建一份空白图纸，点击红色框里，圆标志按钮 ，或者在命令行中直接输入快捷命令 C 这时候命令行中就可以。

查看全部
2022-04-27
赞 回复 采纳

相关问题

菜鸟求CAD高手指教，图中的那三个圆弧怎么画？
共4条回答 >
杨阳： 22的线段下端点向右延伸10，得到圆心，然后做圆同理，下边那个也是中间的圆弧用相切相切半径画圆多余的剪切掉这个练习图我也画过，难的地方是右下角那一堆，加油！
赞 (1) 回复
CAD图中的这两个圆弧怎么画？
共2条回答 >
路子有点野： 　　这两段相切圆弧的画法可采用约束画法，结果见下图：　　按如下顺序进行操作：先作出上下两条水平线右端点的连线（斜线），并在其中点处画出水平线，再画出任意直径的上下两个圆弧。接着将上水平线的两个端点和斜线下端点，组成一个三角形，并将它们在端点连接处附加重合约束。对中间水平线的左侧端点和斜线的中点施加重合约束。对圆弧的端点分别就近和三条水平线的端点附加端点重合约束。对上水平线附加水平约束。对两个圆弧附加相切约束。　　这时若点击一个圆弧，会出现四个蓝色的特征点，如上图所示，用光标点击弧顶的特征点后拽着....
赞 回复
在CAD中图中左边部分怎么画？
共2条回答 >
George： 很简单的，以下边线向上偏置72，以大圆圆心为圆心画半径38的圆，交点既为圆心。
赞 回复
求教CAD一图中类似倒角的圆弧怎么画的？
共1条回答 >
A0A.『优家装饰』_孙扬： 输出：f命令，再选r圆角半径，输入要倒角的数字就可以了
赞 回复
CAD画半圆弧的边怎么控制它在左边还是在右边？
共1条回答 >
项爷： 在CAD中有个有趣的规定，就是在两点间的圆弧是按逆时针出弧的，意思就是，水平直线上有a、b两个点，a在左边，b在右边，当你选择在a点为圆弧起始点时，以起点、半径、终点命令模式就会出现凹弧，这就是从a点逆时针出弧再到b点产生的。而你选择了b点作为起点，a为终点，就会出现从b到a逆时针出弧产生的凸弧，这种规定在角度，圆弧，椭圆弧中都有类似规定
