CAD图中的这两个圆弧怎么画?

我要回答
2个回答

选择圆弧起点、端点、半径制作,貌似你的少尺寸

查看全部
2020-11-24
回复 采纳

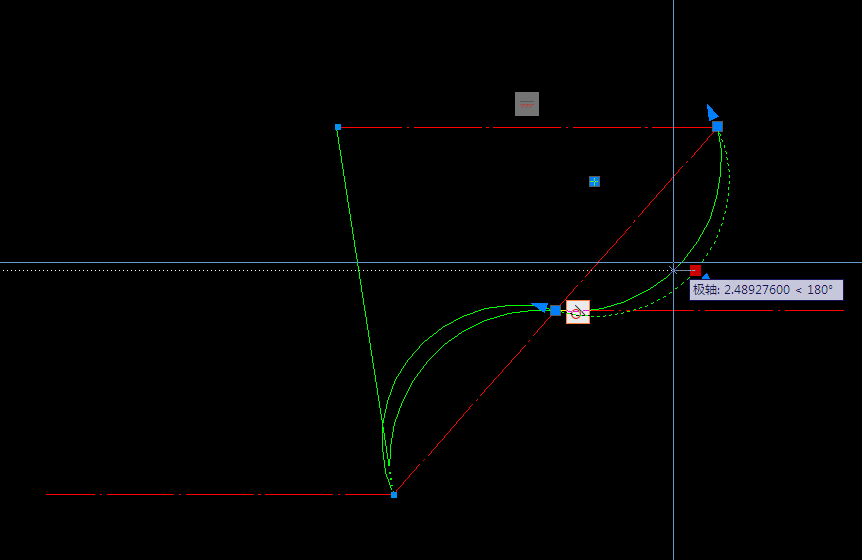

  这两段相切圆弧的画法可采用约束画法,结果见下图:

CAD图中的这两个圆弧怎么画?

  按如下顺序进行操作:先作出上下两条水平线右端点的连线(斜线),并在其中点处画出水平线,再画出任意直径的上下两个圆弧。接着将上水平线的两个端点和斜线下端点,组成一个三角形,并将它们在端点连接处附加重合约束。对中间水平线的左侧端点和斜线的中点施加重合约束。对圆弧的端点分别就近和三条水平线的端点附加端点重合约束。对上水平线附加水平约束。对两个圆弧附加相切约束。

  这时若点击一个圆弧,会出现四个蓝色的特征点,如上图所示,用光标点击弧顶的特征点后拽着它移动,会看到另一圆弧跟随变化。可见这样的圆弧半径是可以有无数个多的。如果没有特别的要求,随意调整一下即可。

查看全部
2020-11-24
回复 采纳
