溜溜问答 > 平面设计 > CAD问答 > CAD单位怎么设置成毫米？
kiss mayue
kiss mayue
邀请你来回答
905人阅读 2022-04-19

CAD单位怎么设置成毫米？

我要回答
1个回答

在标准样式管理器中可以将图纸的单位毫米，具体操作请参照以下步骤。

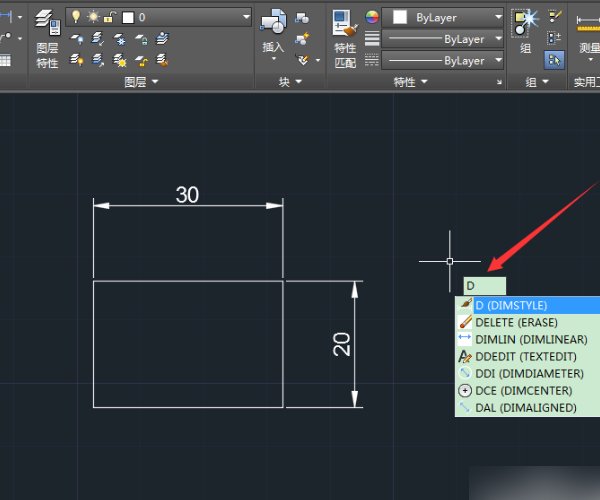

1、在电脑上打开CAD软件，然后打开一张有标准尺寸的图纸，可以发现标注单位是毫米，之后输入快捷键D进入设置界面。

CAD单位怎么设置成毫米？

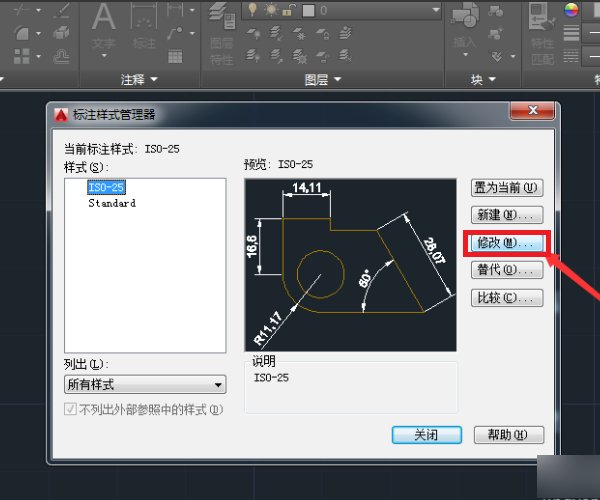

2、然后进入到了“标注样式管理器”窗口中，找到“修改”按钮之后进行点击。

CAD单位怎么设置成毫米？

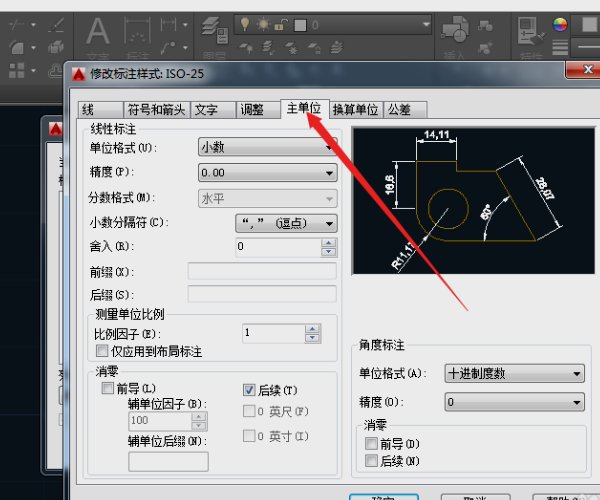

3、然后进入到了“修改标注样式”窗口中，点击“主菜单”选项进入其设置页面。

CAD单位怎么设置成毫米？

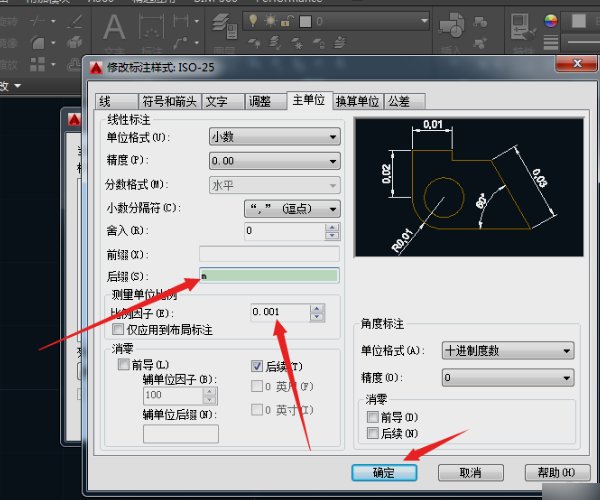

4、在主单位页面中将比例因子数字从1改到0.001，然后为了区分，在后缀的选项栏中输入“m”，然后点击确定按钮。

CAD单位怎么设置成毫米？

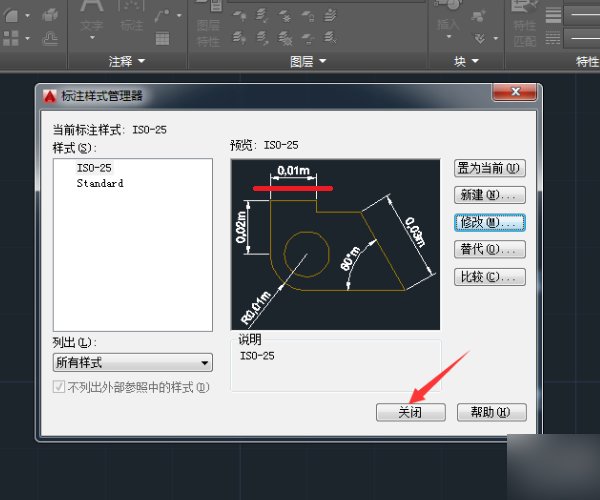

5、最后对效果进行预览，确定后点击“关闭”按钮返回主界面。完成以上设置后，即可在cad中把整个图纸的单位从毫米改成米。

CAD单位怎么设置成毫米？

查看全部
2022-04-19
赞 (9) 回复 采纳

相关问题

CAD2010怎么设置成毫米为单位？
共2条回答 >
lelan： 1、要解决问题其实很简单，假设图纸是按英寸绘制的，缩放单位已经设置成了英寸，如下图所示2、需要开一张空图，将缩放单位设置为毫米。3、输入i命令插入图块，浏览到要转换的图纸，将图纸作为图块插入进来4、假设我们知道某张图纸是用英寸绘制的，但这张图纸并没有设置缩放单位，也就是缩放单位的设置是无单位，我们可以开一张新图，也不用设置单位，我们只需在选项（op）对话框的“用户系统配置”选项卡中设置插入比例，而不需要修改原图的设置，如下图所示
赞 回复
CAD单位毫米如何设置成米？
共2条回答 >
森归湖遇鹿： 1、首先用CAD2016版软件打开目标图纸，如图。2、然后输入快捷键d，回车确认。3、然后在出来的界面中，点击“修改”选项。4、然后在出现的窗口中，点击“主单位”按钮。5、然后将比例因子更改为0.001，为了区分可以在后缀栏输入米的单位m。6、设置好后，点击“关闭”按钮即可。7、完成以上设置后，即可将CAD单位毫米设置成米。
赞 回复
CAD单位毫米怎么设置成米？
共2条回答 >
@南笙： 1、首先用CAD2016版软件打开目标图纸，如图。2、然后输入快捷键d，回车确认。3、然后在出来的界面中，点击“修改”选项。4、然后在出现的窗口中，点击“主单位”按钮。5、然后将比例因子更改为0.001，为了区分可以在后缀栏输入米的单位m。6、设置好后，点击“关闭”按钮即可。7、完成以上设置后，即可将CAD单位毫米设置成米。
赞 回复
如何将CAD图纸单位设置成毫米？
共1条回答 >
💢： 　　cad图纸里面的尺寸单位大都是米或者毫米。很多刚学习的新手小伙伴可能还不知道，下面是我带来关于如何将cad图纸单位设置成毫米的内容，希望可以让大家有所收获!　　将cad图纸单位设置成毫米的方法　　1、首先打开CAD2008软件，在单击格式-单位。　　2、下图就出现了图形单位，可以选择精度，也是小数点多少位。　　3、在选择长度类型为建筑，也可以选择工程。　　4、这里插入比例用于缩放插入内容的单位为豪米，一般情况都是毫米，也可以设置其它的。
赞 回复
CAD单位怎么设置，怎样把CAD单位设置成毫米？
共1条回答 >
两人我三生有幸。： 先标注，它的长度，然后右击所标注，出现特性，在特性栏里面往下拉会有文字替代，输入1000mm，然后退出特性，标注就变成1000mm了。不过最初因为成本的原因，使用范围极其狭窄，只有在美国一些顶级的汽车和航空产业才有机会用到。后来计算机，也就是电脑逐渐普及，范围才跟着变大。直到现在，全世界使用的人数非常多，国内几乎所有理工学生都要用到，高校也把cad当做审核学生学习的重要工具。国家层面将cad设置了不同的等级，用作考核人才，培育人才。凡人民符合一定条件即可参加考试，获得相应的技术认证，提高自身竞争....
赞 回复
