建筑CAD里面的轴线设置，用什么线型？

CAD标准线型中定位轴线一般用中心线（CENTER），也就是经常用到的点划线（CENTER），线宽一般设置为0.25，颜色按照自己的喜好设置，一般设置为显眼的红色。

AutoCAD提供了两个线型文件，这两个文件中定义的线型种类相同，区别仅在于线型的尺寸略有不同。例如，“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。

设置图层的地方错了
看清楚是图层状态还是图层

在图层状态下设置是没有用的

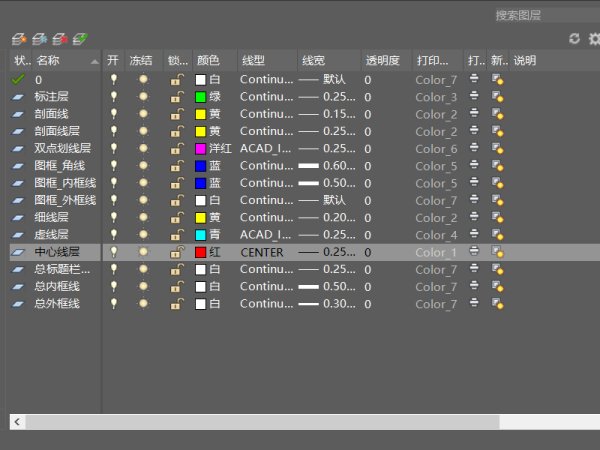

要在“图层特性”里面新建和设置图层的颜色和名称
这样就可以达到一个图纸有多个颜色的线条了
换图层
后
之前的线条也不会变化的哦

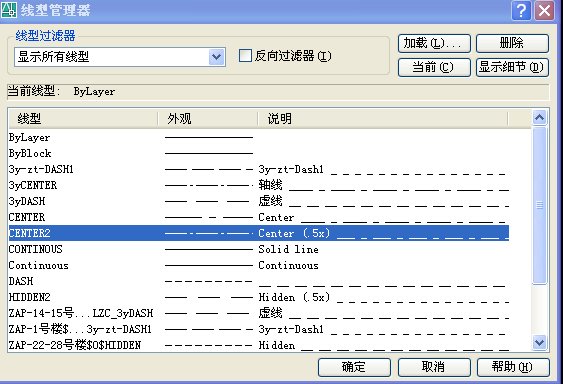

使用LINETYPE命令，选择center点划线，比例设置1000,有些设计院线型都有院标的，把线型.lin格式文件拷到cad/support/里面,重启cad调用即可！

轴线一般都是使用点划线，颜色设置为绿色。
可以参照设计院出的建筑图，他们出的图基本上都是标准并且符合规范的。
相关知识点补充介绍:
在平面制图中，为主体元素定位的参照线叫作轴线。众多轴线组成轴网，轴线用轴号来命名。我们在室内设计、建筑设计、城市设计、园林设计等环境设计工作中，常常要涉及到各种有关轴线计划与设计的问题。
