溜溜问答 > 平面设计 > CAD问答 > CAD圆弧画法 中间的圆弧大概画法
kiss mayue
kiss mayue
邀请你来回答
245人阅读 2022-04-18

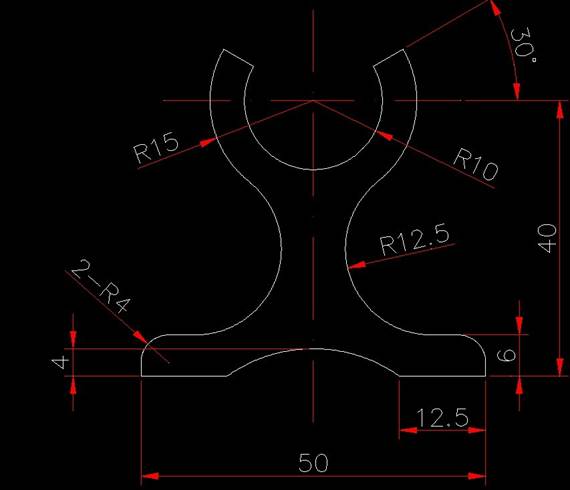

CAD圆弧画法 中间的圆弧大概画法

CAD圆弧画法 中间的圆弧大概画法
我要回答
3个回答

中间那个R12.5的画法是,相切相切半径,切点为R15的圆和距离底面6的那条水平线上.

查看全部
2022-04-18
赞 (2) 回复 采纳

CAD圆弧画法 中间的圆弧大概画法

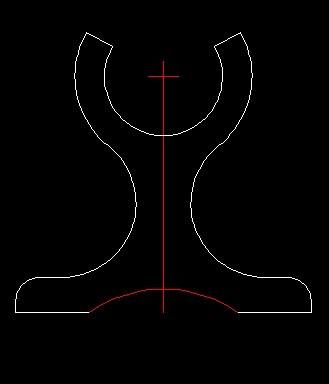

红色的图弧 输圆快捷键 C 选择3P(3点 )

查看全部
2022-04-18
赞 回复 采纳

CAD圆弧画法 中间的圆弧大概画法

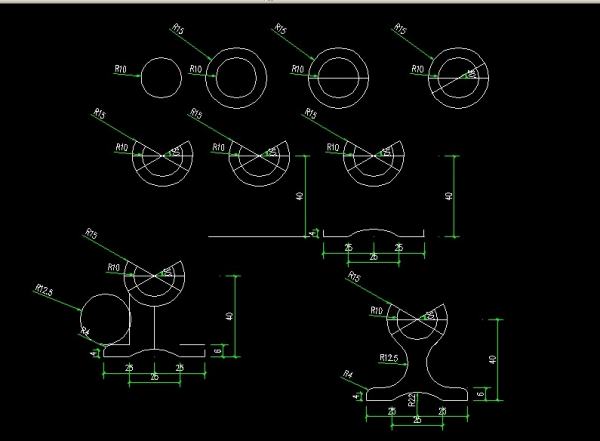

步骤我自己画的，你一步一步的看吧。不清楚在问我把、。

查看全部
2022-04-18
赞 (2) 回复 采纳

相关问题

CAD圆弧相切的画法
共3条回答 >
🔑钥匙控！🚪🔒： 在CAD圆弧相切的画法中,因图而异,有很多种画法,要根据实际的需要来选择不同的画法,比如,有些位置的圆弧相切,它标注有r半径尺寸,一般用的是相切相切半径,c,t.,有些位置,没有标注r,可能用的是相切相切相切,,还有的地方,可能有半径但找不到圆心位置.可能就要画出辅助线来找,总之,它的画法因图不同而多种多样.一个圆弧和另一个圆或弧或直线相切,还有内切,外切之分,这时,也许就要用到r+r,或r-r,和相关辅助线,才能定位圆心的位置.你给的截图,因为尺寸不全,主要是没有主要圆的定位中心线,不好为你画....
赞 (2) 回复
CAD圆弧与圆弧相切画法？
共2条回答 >
简本之天道酬勤： 1、电脑打开CAD。2、打开CAD之后，先画两个圆。3、画好圆之后，输入圆的命令C，按空格键确定。4、确定圆的命令后，点击鼠标右键选择相切、相切、半径。5、然后分别在两个圆上找相切点。6、找到相切点之后，输入圆弧的半径，然后按空格键确定半径。7、确定半径后，就有了一个相切的圆，用修剪命令TR+空格两次，减掉多出来的部分。8、剪掉多出来的圆就得到了画与圆相切的圆弧。
赞 回复
CAD怎么画圆弧 CAD圆弧画法？
共1条回答 >
风摇清影： 1、首先确定圆心的方式，我们在点击圆弧命令后，继续输入C进行圆心的确定，确定圆心以后，接着进行调整半径和位置，点击选择两个端点后exc退出即可完成。2、当我们点击绘图工具图标旁边的小三角形的时候就会出现各种各样的绘制圆弧ude方式，我们就可以选择自己最适用的方法了。3、如果要画固定长度和角度的圆弧，可以在确定圆心后首先输入半径长度，然后回车输入角度就可以了。
赞 回复
CAD圆弧怎么画 CAD圆弧画法？
共1条回答 >
一叶知秋： 1、我们将CAD这款软件打开，进入到CAD的操作界面。2、打开CAD之后我们在工具箱内找到圆形命令。3、选择圆形命令，我们在工作区里绘制一个圆形，绘制好圆形之后再在菜单区里找到直线命令。4、选择直线命令在圆上绘制两个相互垂直的直线且角点在圆心上。5、再在菜单区里找到圆弧选项。6、选择圆弧选项我们在相邻的两点之间画出圆弧，然后再进行修剪。
赞 回复
CAD圆弧画法口诀？
共1条回答 >
A爱尚装饰设计： 1，在AutoCAD中，圆弧的命令是A，在命令框中输入A，按空格键确认，开始画圆弧2，三点法:输入命令A，按空格键确认，分别指定圆弧的三点。3，起点+圆心+端点：输入命令A，按空格键确认，指定圆弧的起点，输入命令C，按空格键确认，指定圆弧的圆心，指定圆弧的端点。4，起点+圆心+角度：输入命令A，按空格键确认，指定圆弧的起点，输入命令C，按空格键确认，指定圆弧的圆心，输入命令A，按空格键确认，指定圆弧的角度。5，起点+端点+角度：输入命令A，按空格键确认，指定圆弧的起点，输入命令E，按空格键确认，....
