CAD标注中延伸线就一个是怎么回事?

右上角的标注 延伸线就一条 这是怎么回事????
CAD标注中延伸线就一个是怎么回事?
我要回答
4个回答

是不是隐藏了?

CAD标注中延伸线就一个是怎么回事?

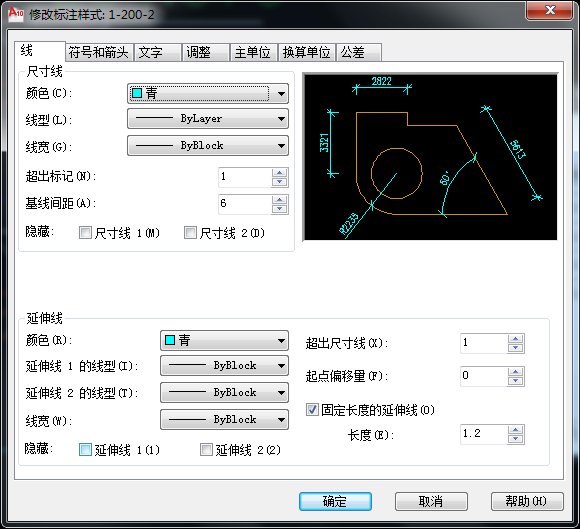

左下,隐藏,延伸线1 or 2 ?

查看全部
2022-04-18
回复 采纳

看你其他的都正常,可采取下面措施:
1:re刷新
2:ma格式刷一下旁边正常的,
3:在D空格键标准样式里面改

查看全部
2022-04-18
回复 采纳

单纯的CAD不是建筑专业绘图软件,就这幅平面图按建筑施工图要求有较大的差距。(比如没有轴线定位、尺寸线错落不整齐、单位不对,11.09、1.93、7.72、69.47等等)
题问的尺寸界限显示不全,可能是编辑后出现的。刷新、匹配刷、重新生成都没有用。只有删除后再标注。

查看全部
2022-04-18
回复 采纳

图纸出错。
选择出错标注,看看标注关键点的位置与标注的尺寸是否正确,如正确可设置修改,如不正确由供图方修改。如以前显示正常,说明这图形文件已损坏。

查看全部
2022-04-18
(1) 回复 采纳

相关问题

CAD标注延伸线一边长一边短怎么回事?
共3条回答 >
挪位菇娘: 这样的标注结果是很对的呀!就应该这样正确标。你设置的起点偏移量2,就是从图形被标注端点外移2(你这图就是各向下移2)再开始画标注延伸边线,由于你的两被标注点y坐标不一样(不在同一水平线),偏移同样的2后当然也不是同水平的起点,而最终的标注线是水平的,所以一长一短。除非你的标注起点刻意地选取在同水平线上,就会得到等长的。
(4) 回复
CAD坐标标注只显示一个是怎么回事啊?
共3条回答 >
寿司🍣Viviane: 命令条目:dimordinate指定点坐标:指定点或捕捉对象指定引线端点或[X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A)]:指定点或输入选项坐标标注用于测量从原点(称为基准)到要素(例如部件上的一个孔)的水平或垂直距离。这种标注保持特征点与基准点的精确偏移量,从而避免增大误差。指定引线端点使用点坐标和引线端点的坐标差可确定它是X坐标标注还是Y坐标标注。如果Y坐标的坐标差较大,标注就测量X坐标。否则就测量Y坐标。X基准测量X坐标并确定引线和标注文字的方向。将显示“引线端点”提....
(7) 回复
CAD标注怎么固定标注延伸线?
共2条回答 >
z小美🍓: 1、打开cad,画一条直线跟一条辅助线。延伸功能基本上都需要一条辅助线来帮助完成2、输入延伸命令“ex”3、按空格键确认,出现选择目标4、选择要延伸到的目标,本经验选择点击下面的横线5、按空格键完成目标选取以及切换到选择要延伸的目标6、选择要延伸的目标,完成延伸操作。
(4) 回复
CAD标注的延伸线怎么变短?
共1条回答 >
森林里麋了鹿: 1、进入软件操作界面。电脑键盘使用快捷键Ctrl+O,打开事先准备好的CAD图纸文件。2、“编辑器”—“标注”将软件默认查看器界面切换至“编辑器”操作窗口,在文字功能区选择“文字(添加一个平行标注)”按钮并激活该命令。3、选择需标注区域进行标注使用“标注”命令,鼠标选择一点为标注起点,移动至长度末端即终点处,然后按enter键,即可将该区域长度标注完成。4、标注样式管理器在“编辑器”窗口,选择“文字”—“标注样式管理器”。在所弹出的标注样式管理器中可修改“样式名”。系统默认为STANDARD样式....
回复
CAD标注延伸线不显示是怎么回事啊?
共0条回答 >
设计/梁杰伦: 在标注样式里面,有个延长线设置,需要吧这个标注单独弄一个样式,然后标注。
