溜溜问答 > 素材管理 > 功能介绍 > CAD标注延伸线不显示是怎么回事啊？
邀请你来回答
77人阅读 2024-12-18

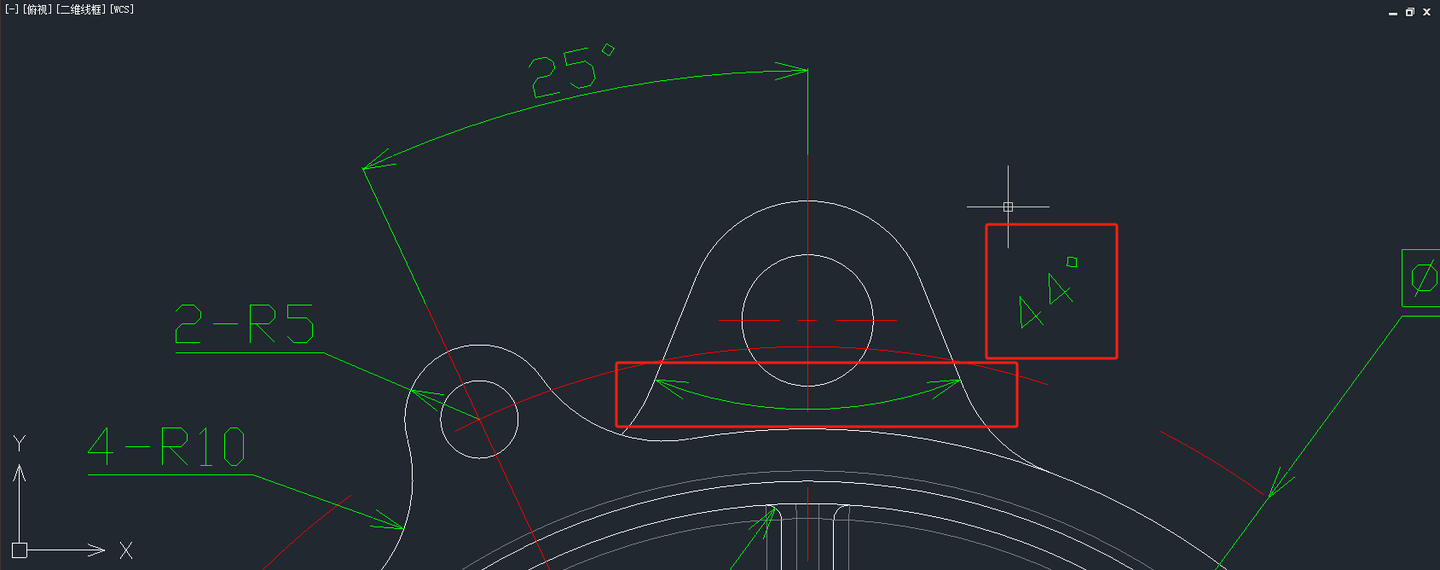

CAD标注延伸线不显示是怎么回事啊？

标注延伸线不显示
CAD标注延伸线不显示是怎么回事啊？
我要回答
1个回答

在标注样式里面，有个延长线设置，需要吧这个标注单独弄一个样式，然后标注。

查看全部
2024-12-18
赞 回复 采纳

相关问题

CAD标注中延伸线就一个是怎么回事？
共4条回答 >
赵丽霞： 图纸出错。选择出错标注，看看标注关键点的位置与标注的尺寸是否正确，如正确可设置修改，如不正确由供图方修改。如以前显示正常，说明这图形文件已损坏。
赞 (1) 回复
CAD标注延伸线一边长一边短怎么回事？
共3条回答 >
挪位菇娘： 这样的标注结果是很对的呀！就应该这样正确标。你设置的起点偏移量2，就是从图形被标注端点外移2（你这图就是各向下移2）再开始画标注延伸边线，由于你的两被标注点y坐标不一样（不在同一水平线），偏移同样的2后当然也不是同水平的起点，而最终的标注线是水平的，所以一长一短。除非你的标注起点刻意地选取在同水平线上，就会得到等长的。
赞 (4) 回复
CAD标注固定延伸线为什么不显示？
共2条回答 >
归藏： 去修改标注形式里改，抑制那里不要打勾，延伸至标注线外多少尺寸，自己设置。
赞 回复
CAD标注怎么固定标注延伸线？
共2条回答 >
z小美🍓： 1、打开cad，画一条直线跟一条辅助线。延伸功能基本上都需要一条辅助线来帮助完成2、输入延伸命令“ex”3、按空格键确认，出现选择目标4、选择要延伸到的目标，本经验选择点击下面的横线5、按空格键完成目标选取以及切换到选择要延伸的目标6、选择要延伸的目标，完成延伸操作。
赞 (4) 回复
CAD标注的延伸线怎么变短？
共1条回答 >
森林里麋了鹿： 1、进入软件操作界面。电脑键盘使用快捷键Ctrl+O，打开事先准备好的CAD图纸文件。2、“编辑器”—“标注”将软件默认查看器界面切换至“编辑器”操作窗口，在文字功能区选择“文字（添加一个平行标注）”按钮并激活该命令。3、选择需标注区域进行标注使用“标注”命令，鼠标选择一点为标注起点，移动至长度末端即终点处，然后按enter键，即可将该区域长度标注完成。4、标注样式管理器在“编辑器”窗口，选择“文字”—“标注样式管理器”。在所弹出的标注样式管理器中可修改“样式名”。系统默认为STANDARD样式....
赞 回复
