CAD三视图？

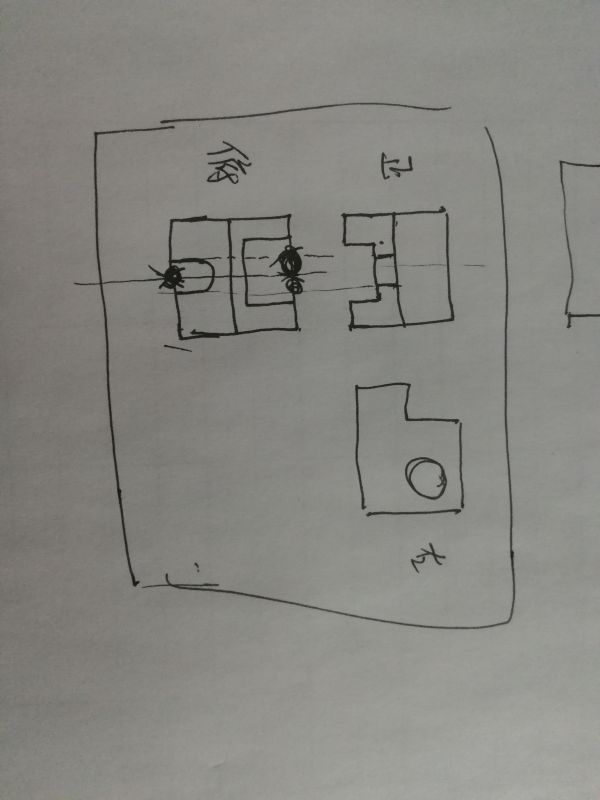

就这样

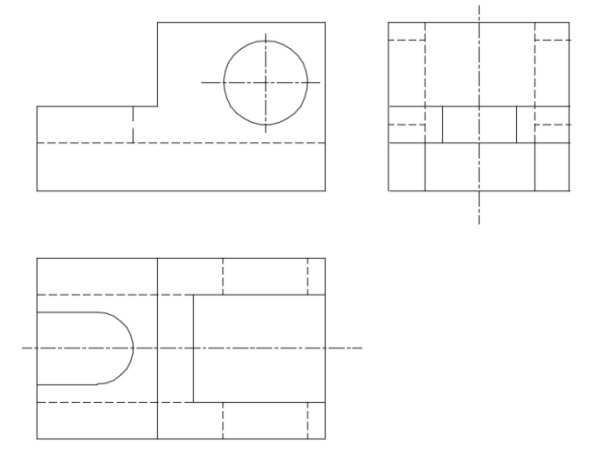

1、选主视图，你从右下角向中间看，是一个长方形，左边缺了一个角，右边有一个圆
2、选左视图，从左下角向中间看，是一个长方形，中下部缺了一个口
3、选俯视图，从上面往中间看，是一个长方形，左边缺了一个半槽口，右边缺一个口

以 圆柱体切口和开槽的三视图的画法为例介绍cad怎样画三视图。

1、布置视图，完成完整圆柱体的三视图
2．布置视图，完成完整圆柱体的三视图。
（1）按下状态栏上的“极轴”、“对象捕捉”、“对象追踪”按钮，打开“极轴追踪”、“固定对象捕捉”、“对象捕捉追踪”命令。
（2）鼠标右击“极轴”按钮，选“设置…”选项，在极轴追踪里设置里选择“45°”，在“对象捕捉追踪设置”里选择“沿所有极轴角设置追踪”。
（3）将点画线层设为当前层，单击“直线”图标，绘制俯视图的圆心线，重复直线命令从“O”点向上垂直拖动鼠标，将出现捕捉追踪辅助线，拖动到适当位置画主视图轴线。
（4）将粗实线层设为当前层，单击“画圆”图标，捕捉到“O”点为圆心，输入半径值为“20”绘出圆柱体俯视图（圆）。
（5）单击“直线”图标，捕捉到点“A”垂直向上拖动鼠标，出现追踪辅助线，拖动到适当位置单击鼠标左键作为直线起点（圆柱主视图左下角点），鼠标水平向右拖动和“B”点对齐绘出直线，继续用鼠标垂直向上导向输入距离“50”画线，向左水平导向和“A”点对齐画线，然后选择“C”闭合图形，完成圆柱体的主视图。
（6）单击“复制”图标，选择圆柱主视图为复制对象，鼠标拾取点“C”为复制基点，将主视图向右水平拖动到适当位置后单击左键确定，完成左视图的绘制。
（7）0图层设为当前层，单击“直线”图标，绘出俯、左视图轴线的延长线，然后从延长线交点出发绘制45°辅助线，并用鼠标动态拉伸到合适长度。
3．绘制圆柱体上部的缺口和下部的开槽。
（1）将粗实线层设为当前层，单击“直线”图标，捕捉到“D”点向左水平拖动鼠标，输入距离“15”作为直线起点，向下垂直拖动鼠标，输入距离“15”画线，向左水平拖动鼠标捕捉到与圆柱最左素线交点画线。单击“镜像”图标画出另一半。利用同样的方法画出底部开槽的主视图。将虚线层设为当前层，利用同样方法，输入距离“10”绘出底部槽的主视图。
（2，单击直线“图标”，根据主视图的切口宽度，按照相应的追踪路径和对齐方法向下垂直拖动鼠标捕捉到与圆交点作为直线起点，继续向下捕捉到与圆另一个交点画线。同理绘制开槽的俯视图。
（3）0图层设为当前层，单击“直线”图标，从俯视图上切口和槽与圆的交点出发，绘制辅助线与45°线相交，根据主视图上切口和槽的深度及俯视图上的宽度，利用“直线”命令，按照相应的追踪路径和对齐方法画出切口与槽的左视图。
4．编辑图形，完成圆柱体切口和开槽的三视图。
利用“擦除”命令删除多余的辅助线，利用快速裁命令（Trim）修剪图形，得到圆柱体口和开槽的三视图。
