AutoCAD2012图中螺孔的尖嘴那部分怎么画？

AutoCAD2012图中螺孔的尖嘴那部分怎么画？
我要回答
1个回答

AutoCAD2012图中螺孔的尖嘴那部分怎么画？

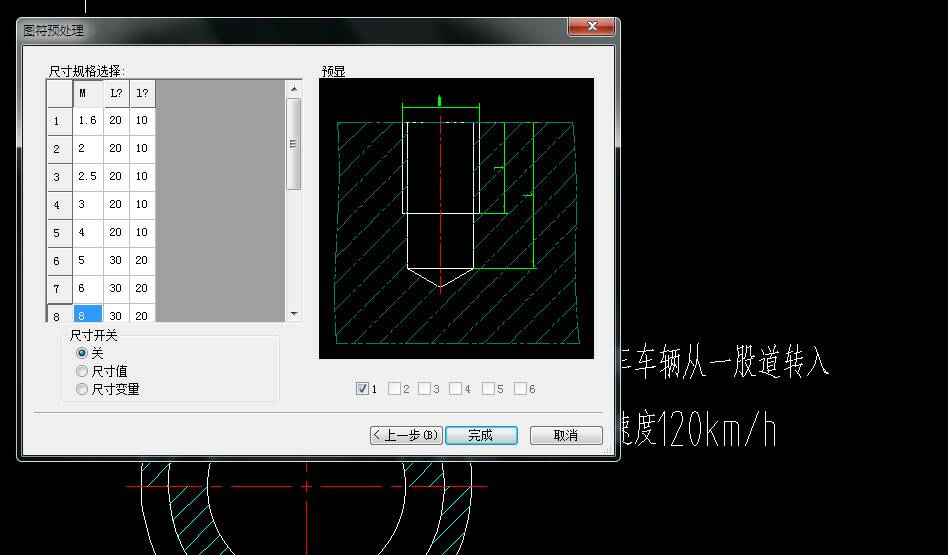

螺纹孔要画的吗？这是标准图符，除非你的孔很奇葩非标，否则可以直接从图库中调出。

查看全部
2022-03-25
赞 回复 采纳

相关问题

CAD中螺孔怎么画用什么图形表示，是螺孔，就好像粗糙度是用倒三角表示，螺孔怎么表示，望大神解惑，谢了？
共3条回答 >
深北： 你下载一个机械软件，比如浩辰机械2012，里面都有类似的功能，画各类孔都可以，
赞 回复
UG6.0在螺蚊孔那里怎么样画出螺蚊孔来？
共2条回答 >
樱樱： 我是习惯画出个底孔，再插入-特征设计-螺纹就出来了
赞 回复
UG建模时如何画钢丝螺套孔？
共2条回答 >
咸鱼： 在进行UG建模时，画钢丝螺套孔需要依靠几何建模工具。首先，选择圆柱体或者圆锥体工具，在合适的位置绘制螺套孔的外径圆或者锥形。然后，使用扫描工具将这个外形扫成螺套孔的螺纹形状。接着，用镜像工具将螺套孔复制到需要的位置。最后，使用布尔运算工具将螺套孔体与实体零件进行结合或者从实体零件中去除，完成钢丝螺套孔的建模。建模过程中需要确保尺寸和位置准确无误。
赞 (19) 回复
在CAD如何画螺孔？
共1条回答 >
武超 15986692036： 楼上的没有直接回答。我来说吧：不知你要的是平面的（平面中显示三维，实际是平面的图形）还是三维的。大同小异，只是没有创建面域。如果要具体说明，可能有很多还说的不能明白。我想你基本的知识知道吧。把该用的工具栏调出，有3个：实体、实体编辑、视图工具栏。主要大概步骤:1.做出一个正六边体，其中用圆柱体掏空，各方面的数据要记好和计算好；2.要用旋转命令绘制内的轮廓，用有尖的波浪线旋转哦。大概步骤就是这样，具体的话你自己试试吧。
赞 (3) 回复
AutoCAD如何画攻丝螺孔？
共1条回答 >
轨道13005638546： 在CAD视图中，不论是锥螺纹还是锥管螺纹，都画成直螺纹。俯视图中，内圈粗实线，外圈3/4细实线；主视图或者剖面图中，内径用粗实线，外径用细实线，剖面线划到粗实线。关键是螺纹的标注必须得标清楚。
赞 (4) 回复
