溜溜问答 > 平面设计 > CAD问答 > CAD怎么把实线改虚线？
kiss mayue
kiss mayue
邀请你来回答
147人阅读 2022-03-14

CAD怎么把实线改虚线？

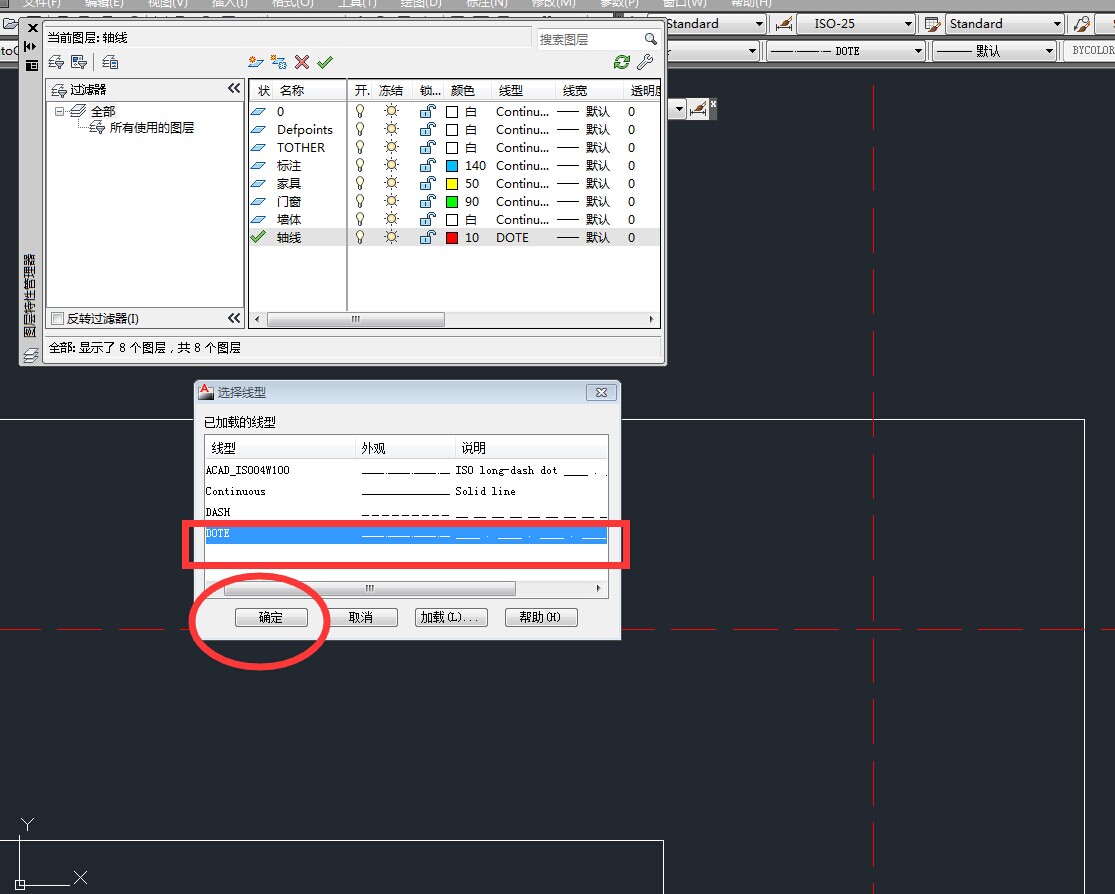

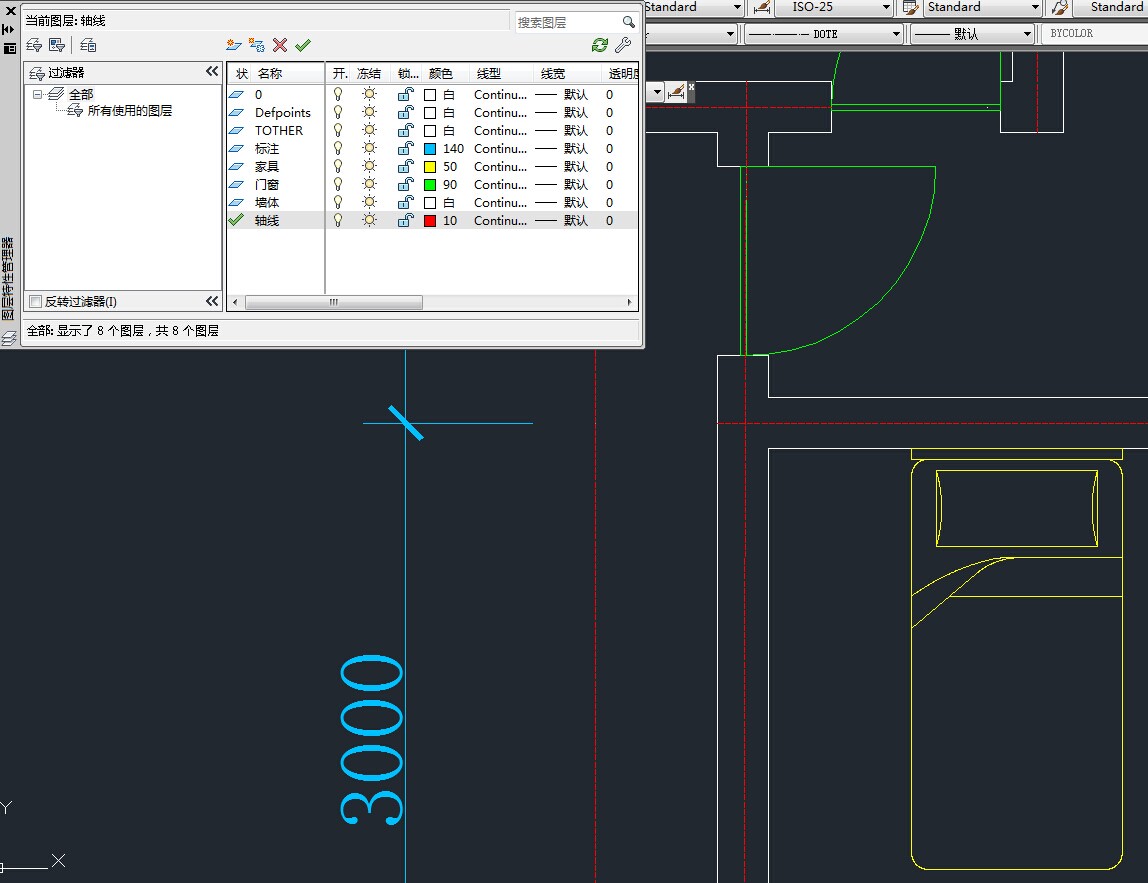

如上图，我是用CAD画的，没用天正，想熟练下CAD，红色的轴线怎么都改不成我需要的虚线，然后又改回实线了，但是为什么显示还是个虚线？想问下改虚线样式到底怎么改？网上也看了好多，就是改不过来，全局比例引子也不会调如图，想改成这种线型点确定也没用啊
CAD怎么把实线改虚线？ CAD怎么把实线改虚线？
我要回答
2个回答

1、进行线形设置，你的最后一步，确定后，在线形样式的下拉样式中会有所需要的样式。
2、选择要改变线形的对象，再在线形样式中选择虚线。

查看全部
2022-03-14
赞 (1) 回复 采纳

打开图层管理，点击轴线图层那一栏里的线型，选择虚线线型就可以了，没有虚线线型的话要加载线型。

查看全部
2022-03-14
赞 回复 采纳

相关问题

CAD实线改虚线后又变实线？如何变回来？
共5条回答 >
印迹空间-郑舜杰： 选中线点“dashed”如果没变回来，双击线，出现属性，更改下线性比例
赞 (2) 回复
CAD实线改成虚线怎么改？
共4条回答 >
邵伟： 具体步骤如下：1.打开CAD，画出一线段。2.点击要修改的实线，点击右键，选择特性。3.在特性页面，点击“线性”选择ByLayer。4.然后就可以了。
赞 回复
CAD怎么把实线变虚线？
共3条回答 >
顾66： CAD把已有的实线变成虚线具体方法如下：点击你的CAD的线性下拉菜单，点击加载，找到第一个虚线的线型，点击确认。这时候线型已经加载到管理器里了，点击线型，然后确认。框选或者点击你要修改的线段，下拉线型菜单，点击新的线型，可以得到虚线。
赞 (32) 回复
CAD实线怎么改虚线？
共1条回答 >
和： 选中要改为虚线的实线然后在线型里面选择虚线、再在属性里面调整虚线的比例，调到自己满意为止
赞 回复
怎样用CAD把实线改虚线？
共1条回答 >
贾 宏 远： CAD把已有的实线变成虚线具体方法如下：点击你的CAD的线性下拉菜单，点击加载，找到第一个虚线的线型，点击确认。这时候线型已经加载到管理器里了，点击线型，然后确认。框选或者点击你要修改的线段，下拉线型菜单，点击新的线型，可以得到虚线。
赞 (11) 回复
