溜溜问答 > 综合其他 > 其他 > 波纹管如何画？
Wengxiu
Wengxiu
邀请你来回答
448人阅读 2022-02-23

波纹管如何画？

我想建一个波纹管，波纹管两端用直管与波纹管焊接。该如何画呢？
我要回答
2个回答

旋转拉伸做出波纹管．扫掠做出弯管不就行了？

查看全部
2022-02-23
赞 回复 采纳

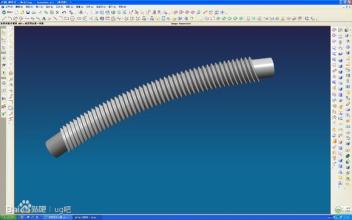

波纹管如何画？

照到图片画就行了。

波纹管如何画？

查看全部
2022-02-23
赞 (1) 回复 采纳

相关问题

CAD中焊接波纹管怎么画？
共1条回答 >
黄舒琴： 下载一个天正给排水，里面可以选择管道类别，软件会根据设置画出线段，设计院一般就是这样出的图
赞 回复
求视频:UG画波纹管
共1条回答 >
忘忧草： 我空间里有网址我就是在里面学的免费的视频超清晰讲解的是我看过所有教程中最好的比那些什么UG大师的教程强百倍骗人死
赞 (4) 回复
在Proe中，怎么画波纹管？
共1条回答 >
啊国风度走秀： 波纹管一般都是曲线安装的，所以扫描的轨迹曲线肯定要有（当然也可以是直线），注意，是两条，而且有相互参考，因为后面有两步扫描螺旋扫描实体像弹簧一样，螺旋扫描曲面或者薄实体，补上上一步中间的空缺，注意相互之间的参考关系关系式设定相互之间的参考关系，比如说螺距的变化装配中挠性化，这样在装配中就可以随着零件的移动波纹管也跟着变化了注意装配用挠性化要用到的尺寸在第一步的曲线中要标注出来，这一步很重要，否则装配的挠性化就失败
赞 (1) 回复
CREO波纹管怎么画？
共1条回答 >
艾泽拉斯： 做法：首先草绘扫描轨迹,也就是波纹管的中心线.然后选中该曲线,执行"扫描",然后进入截面绘制,画一个圆.然后点击“工具”--“关系”此时为圆的直径制定参数，模仿如下格式:sd3=15+1.8*cos(trajpar*360*20)各参数意思：sd3是你的管子直径参数15是基准直径1.8是波动幅度20是整个管子有20个波纹，根据草绘轨迹长度计算然后完成草绘在扫描状态中选择“允许截面按照参数化参考或沿扫描的关系进行变化”同时选择“薄板特征”设置好壁厚点确定oK效果
赞 (17) 回复
如何用草图大师画波纹管？
共1条回答 >
Valore💰： 可以先画出管道，然后再画出波纹管的横向圆环，最后沿管道方向阵列圆环就形成整体波纹管。
赞 回复
