溜溜问答 > 平面设计 > CAD问答 > CAD绘图中，深度符号如何画？？
kiss mayue
kiss mayue
邀请你来回答
284人阅读 2020-10-09

CAD绘图中，深度符号如何画？？

老师说可以用引线标注，但深度符号那个箭头很小？而且我这里一但设制了尺寸线的箭头之后，那个用引画的深度符号的箭头也会跟着变化…还期望哪位高手能帮我一下
我要回答
2个回答

　　在Catia工程制图中---------点击文本按钮（t子字母那个按钮）-------打开后点击插入符号中的沉孔符号-----输入尺寸-----点击深度符号----输入尺寸-----点击确定ok

CAD绘图中，深度符号如何画？？


　　CAD绘图的小技巧：

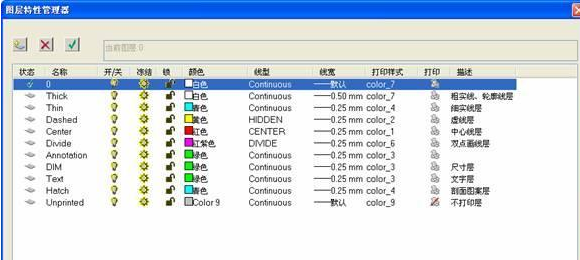

　　1)图层：好的绘图习惯是将不同用途的线条归结到不同的层上去，尧创CAD等很多国产软件出厂时，就已经设置了规范的图层，如下图所示，这是一个典型图层设置表.

CAD绘图中，深度符号如何画？？

　　

　　2)文字样式：选择你熟悉或规范的字体，如形文字字体（如下图），或truetype字体如仿宋体均可。

CAD绘图中，深度符号如何画？？

　　3) 尺寸样式：CAD的标注变量有百余种，如果每个图形均按模板中统一设置的标注样式去标注，则可以自觉地让图纸标准统一，规范。

CAD绘图中，深度符号如何画？？

查看全部
2020-10-09
赞 回复 采纳

用直线和填充画好后，定义为“块”以便以后使用。

查看全部
2020-10-09
赞 回复 采纳

相关问题

CAD中的深度符号如何标注？
共2条回答 >
AAAA大品牌BBICC 装修顾问 张： 1、打开AutoCAD2004软件。2、并绘制一个直径为5mm的圆。3、选择“标注/直径”。4、将圆进行尺寸标注。5、点击“编辑标注”，在命令行里的“输入标注编辑类型”中输入“新建n”。6、在出现的对话框中输入“x20”字样。7、并选择字体为gdt。8、选择好gdt字体后，就可以在对话框中出现的深度符号。9、点击确定，再点击选择直径为5mm的标注，就可以看到标注的尺寸后面出现了深度的符号，表示圆孔直径为5mm，深度为20mm。
赞 回复
在CAD如何标注深度符号？
共2条回答 >
臻： 1、打开CAD，先画好图形。2、然后给图形进行标注。3、点击标注后，把图形标注好。4、在命令栏中输入dimedit，然后输入“新建n”。5、空格确定后出现的对话框中输入“x20”字样。6、并选择字体为gdt。7、选择好gdt字体后，就可以在对话框中出现的深度符号。8、点击确定，再点击选择直径为5mm的标注。9、就可以看到标注的尺寸后面出现了深度的符号，表示圆孔直径为5mm，深度为20mm。
赞 回复
CAD绘图中，深度符号怎么画？
共2条回答 >
诗语呀！： 　　在Catia工程制图中---------点击文本按钮（t子字母那个按钮）-------打开后点击插入符号中的沉孔符号-----输入尺寸-----点击深度符号----输入尺寸-----点击确定ok　　CAD绘图的小技巧：　　1)图层：好的绘图习惯是将不同用途的线条归结到不同的层上去，尧创CAD等很多国产软件出厂时，就已经设置了规范的图层，如下图所示，这是一个典型图层设置表.　　　　2)文字样式：选择你熟悉或规范的字体，如形文字字体（如下图），或truetype字体如仿宋体均可。　　3)尺寸样式....
赞 回复
CAD深度符号怎么打？
共1条回答 >
a***： δ：德尔塔delte在CAD内打开文字输入对话框。然后打开输入法(随便哪种),右键点击输入法图标最后面的小键盘,在出现的表格内点选“希腊字母”,在出现的小键盘的“r”的位置就是厚度符号“δ”，点击一下，就输入CAD了。
赞 回复
CAD中如何打出 表示 深度的符号？？
共1条回答 >
Andy： 可以用l画,,也还有一种专门的那种系统,不知道你想怎么个表示法
赞 回复
