溜溜问答 > 模型制作 > UG > UG怎么约束一个圆相切到另一个圆上,且圆心在一条另一条直线上?
Wengxiu
Wengxiu
邀请你来回答
278人阅读 2022-01-22

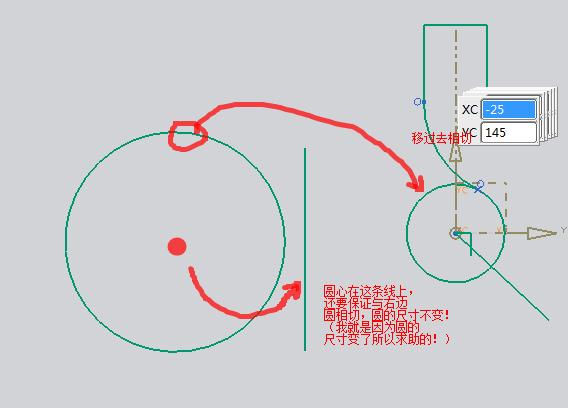

UG怎么约束一个圆相切到另一个圆上,且圆心在一条另一条直线上?

UG怎么约束一个圆相切到另一个圆上,且圆心在一条另一条直线上?
我要回答
1个回答

你直接说怎么使圆直径不变不就行了嘛。
很简单,添加尺寸约束!

查看全部
2022-01-22
回复 采纳

相关问题

UG 如何画一个圆心在一条直线上且圆过一点的圆?
共3条回答 >
Van_Choi🌀: 在UG的草图操作中,可利用约束设定来实现。即,随意画一圆,然后建立圆心在线上的约束,再建立圆上点固定约束,再建立点在圆上的约束。如果是曲线绘制的话,可以线外点为圆心作一圆与直线产生两交点,以两交点之中间点为圆心,并以该点至线外点为半径作圆即可。
(7) 回复
如何在CAD中画一个圆心在一条直线上,半径已知,和另一个圆相切的圆?
共2条回答 >
A. 勇气 girl: 方法与步骤如下:步骤1、在CAD上画一条直线,再选直线上一点a为圆心,画一个圆,交直线与c、d两点,如下图:步骤2、以c为圆心,以r为半径,画一条弧,交直线与d点。如下图:步骤3、以d为圆心,以r为半径画圆d,圆d与圆a相切(外切),如下图:
回复
CAD已知一条直线和一个圆,怎么画另一个圆和圆相切,和直线一点相交?
共2条回答 >
和直线上一点相交,就是点在圆上的意思呗。。。如果知道圆心位置或者圆心若在直线,可以三点画圆啊,直线上的那点,相切圆的切点,第三点就要根据已知条件来捕捉了。。如果是已知圆的半径那就用相切,相切,半径来画。。
回复
CAD绘图圆心在一条已知直线上,且与另外一个圆相切怎么确定?
共2条回答 >
麦耶爾林克 ‍朋友圈矮冷男神: 如果你要画那圆没半径要求,就直接在线上点一下,然后在已有圆上点一下就出来了(要把切点捕捉打开)。如有半径要求就要算下先,已有圆半径+要画的圆的半径,以已有圆的圆心画圆,与直线的两个交点就是要画的圆的圆心,然后在已有圆上点一下就出来了(要把切点捕捉打开)。
(5) 回复
CAD已知一条直线和一个圆,怎么画另一个 圆和圆相切,和直线一点相交?
共1条回答 >
刘大宝: 这里说要用到直线和一点相交,指的就是点在圆上,那这样的话,知道圆心位置以后,就可以以三点画圆,直线上的那点,相切圆的切点,第三点就根据已知的条件来铺捉。如果是已知圆的半径,那就相切,相切半径开画就好了
回复
