溜溜问答 > 平面设计 > CAD问答 > CAD已知一条直线和一个圆，怎么画另一个圆和圆相切，和直线一点相交？
高傑西
高傑西
邀请你来回答
134人阅读 2022-05-09

CAD已知一条直线和一个圆，怎么画另一个圆和圆相切，和直线一点相交？

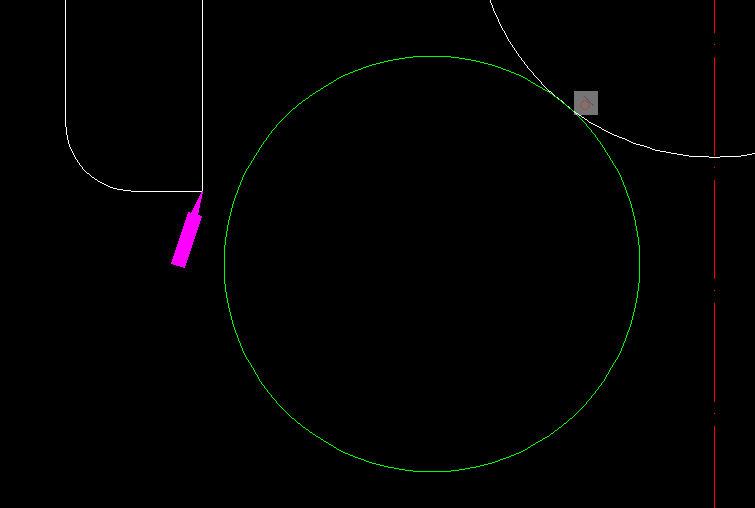

怎么把绿色的圆和箭头点相交，还要保证两个圆相切，求大神讲解怎么画？
CAD已知一条直线和一个圆，怎么画另一个圆和圆相切，和直线一点相交？
我要回答
2个回答

我可以根据问题的意思画两条弧线，看看是否正确

查看全部
2022-05-09
赞 回复 采纳

和直线上一点相交，就是点在圆上的意思呗。。。如果知道圆心位置或者圆心若在直线，可以三点画圆啊，直线上的那点，相切圆的切点，第三点就要根据已知条件来捕捉了。。如果是已知圆的半径那就用相切，相切，半径来画。。

查看全部
2022-05-09
赞 回复 采纳

相关问题

怎么用CAD画一个圆，使它与一条直线和另一个圆相切？
共2条回答 >
随遇而安： 首先偏移原有圆和椭圆，偏移量为你要画圆的半径，产生交点。其次，以其中一交点为圆心，画你需要大小的圆，搞定！
赞 回复
用AUTO CAD 已知道一个圆，要画一条已知角度的直线和圆相切，怎么画？
共2条回答 >
高傲的小白兔： 圆已存在的情况下，输入l回车后不要急于点下第一点，再输入tan回车，然后鼠标移动到圆旁边会出现捕捉到圆而且是切线的状态，这个时候点下鼠标左键。然后再用相对极坐标法输入直线的参数@l
赞 回复
CAD里已知一条直线，怎么画与它相切的圆？
共2条回答 >
王胜： circle任意一点作为圆心（不在直线上的）提示输入半径的时候，输入per选择直线ok
赞 (1) 回复
在CAD中圆与已知直线怎么相切的圆？
共1条回答 >
R.A.W 孤勇词穷踟蹰： 如果是31°那里的那个圆，用三点法画，两个相切点，另一个点是垂直与那条直线。
赞 回复
CAD已知一条直线和一个圆，怎么画另一个 圆和圆相切，和直线一点相交？
共1条回答 >
刘大宝： 这里说要用到直线和一点相交，指的就是点在圆上，那这样的话，知道圆心位置以后，就可以以三点画圆，直线上的那点，相切圆的切点，第三点就根据已知的条件来铺捉。如果是已知圆的半径，那就相切，相切半径开画就好了
赞 回复
